回复:

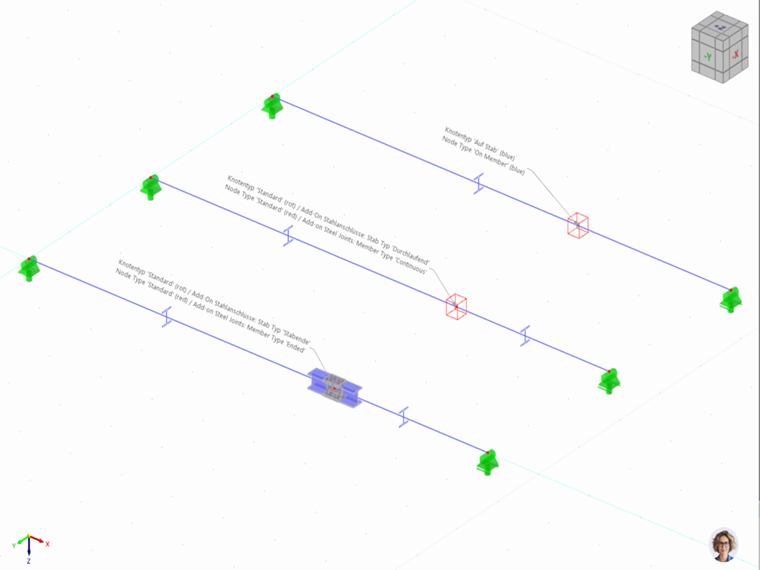

组件“碰撞板”需要分开的杆端来正确定义。

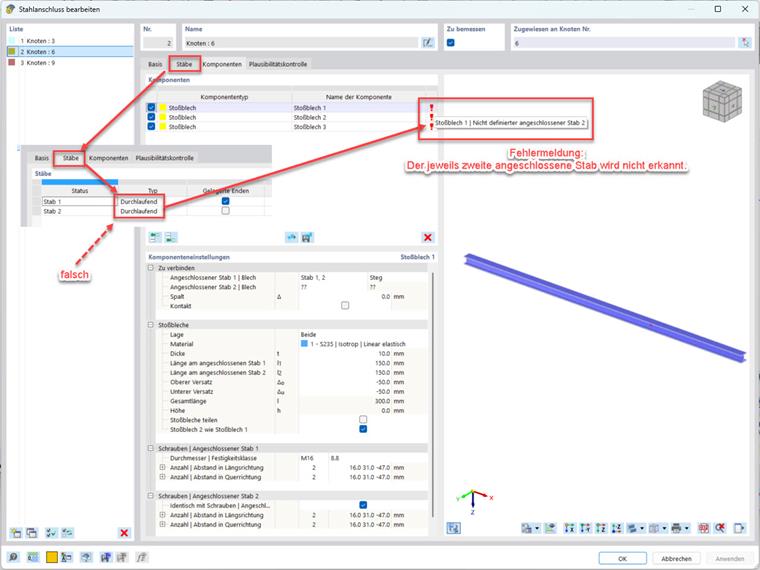

如果杆通过“标准”类型的节点分开，这两个杆端在附加模块的“杆”选项卡中不应定义为“连续”类型，否则“碰撞板”组件将无法识别第二个连接的杆。正确的操作是将类型设置为“杆端”。

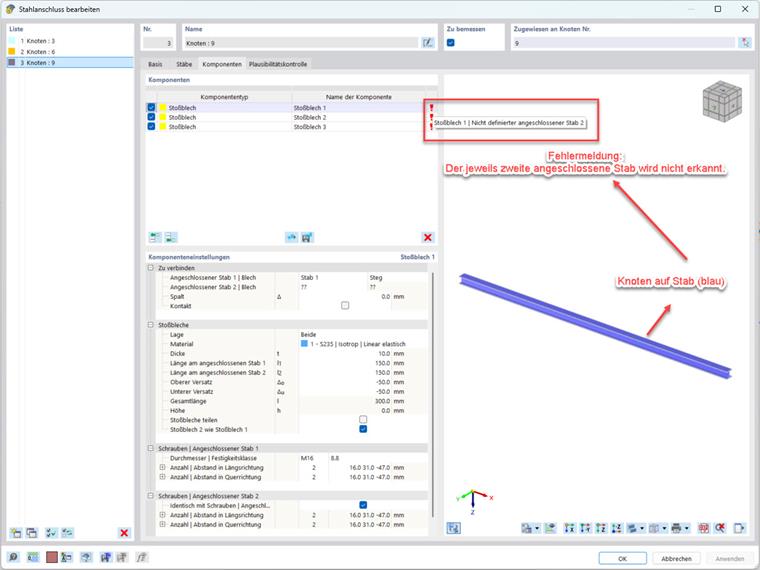

这种类型的连接无法在“杆上”类型的节点（蓝色节点）上定义，因为该杆不会通过此节点类型被分割。因此，“碰撞板”组件不能识别第二个连接的杆。
链接至：
FAQ 5776 | “工字钢的螺栓连接板节点(1/2)”工字梁螺栓连接板 2/2
在钢结构连接模块中，我想使用“连接板”组件来建模一个中柱连接，但我收到了一些错误消息。我哪里做错了？
