Collegamento con staffa al I-beam Parte 2/2

Nel componente Giunti in acciaio, voglio usare la componente "Piastra di copertura" per modellare un giunto con coprigiunto, però ricevo messaggi di errore. Cosa sto sbagliando?

Risposta:

La componente "Baffo d'urto" richiede estremità di aste separate per una corretta definizione.
Se l'asta è separata da un nodo di tipo 'Standard', entrambe le estremità delle aste non devono essere definite come tipo 'Contiguo' nell'Add-On nella scheda 'Aste', altrimenti la componente 'Baffo d'urto' non riconoscerà la seconda asta collegata. È corretto impostare il tipo su 'Estremità dell'asta'.

Second connected member not detected in "Joint Plat" component

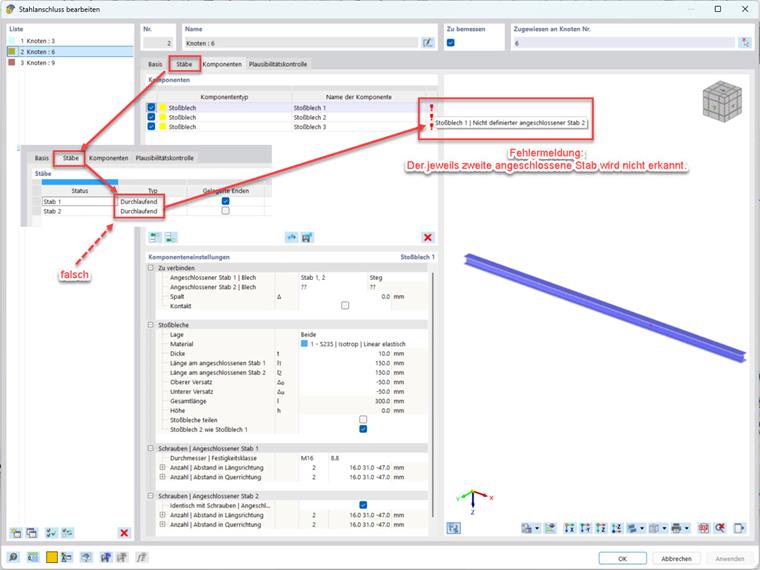

FAQ 5778 | Nella componente "Piastra di collegamento", la seconda asta collegata non viene riconosciuta. Motivo: l’asta è stata definita come 'Continua'.

Questo tipo di collegamento non può essere definito su un nodo di tipo 'Su Asta' (nodi blu) perché l'asta non viene divisa o separata da questo tipo di nodo. Pertanto, la componente 'Baffo d'urto' non riconosce la seconda asta collegata.

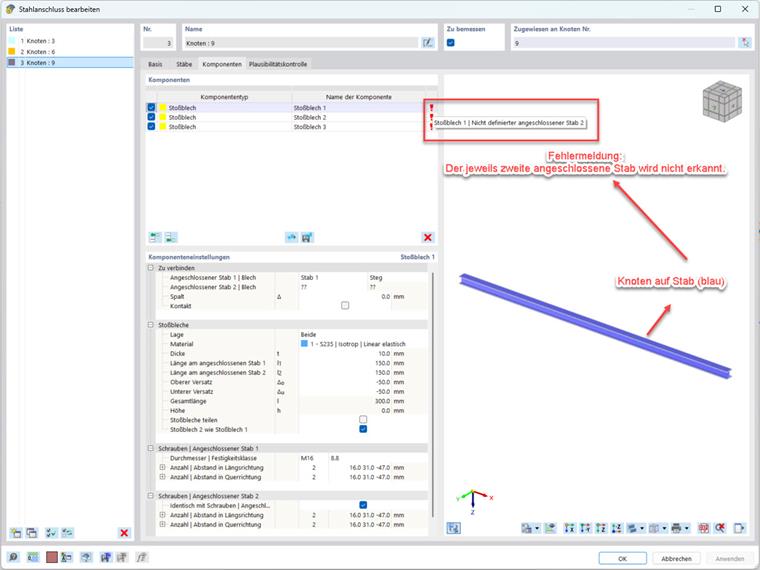

Definizione errata del componente asta «Piastra dell'unione» tramite l’utilizzo del tipo di nodo 'Sull'asta'.
FAQ 5778 | Definizione errata dell'asta per il componente "Piastra di contatto" utilizzando il tipo di nodo 'Su asta'

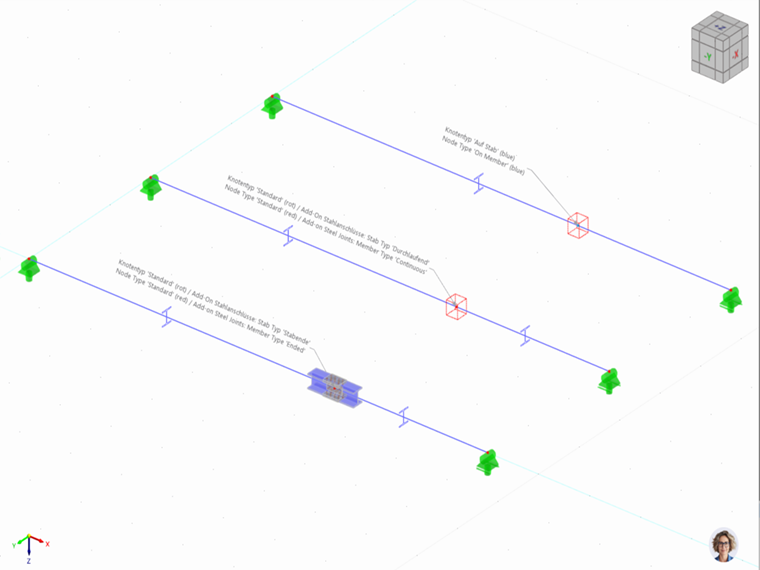

Image di anteprima di modello da scaricare
72x
5x
FAQ 5778 | Modello associato, modellato in RFEM 6

Collegamento a:

FAQ 5776 | "Collegamento di piatto bullonato su trave a I Parte 1/2"
