Šroubovaný spoj I-nosníku s příložkami 2/2

V addonu „Ocelové přípoje“ bych chtěl použít komponentu „Příložkový plech“ k modelování spoje s příložkami. Objevují se mi však chybová hlášení.
Co dělám špatně?

Odpověď:

Komponenta "Příložkový plech" vyžaduje pro svou správnou definici oddělené konce prutu.

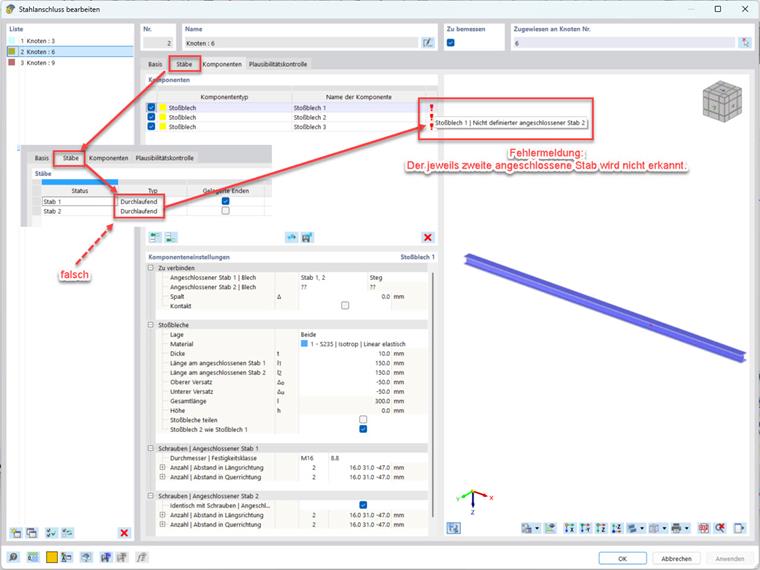

Pokud je prut oddělen uzlem typu "Standardní", nesmí být tyto dva konce prutu v addonu na záložce "Pruty" definovány jako typ "Průběžný", protože jinak komponenta "Příložkový plech" nerozpozná druhý připojený prut. Správně je nastavit typ na "Konec prutu".

Ve komponentě „Připojovací plech“ není rozpoznán druhý připojený prut.
FAQ 5778 | Ve komponentě "kontaktní ploška" není rozpoznán druhý připojený prut. Důvod: Prut byl definován jako 'průběžný'.

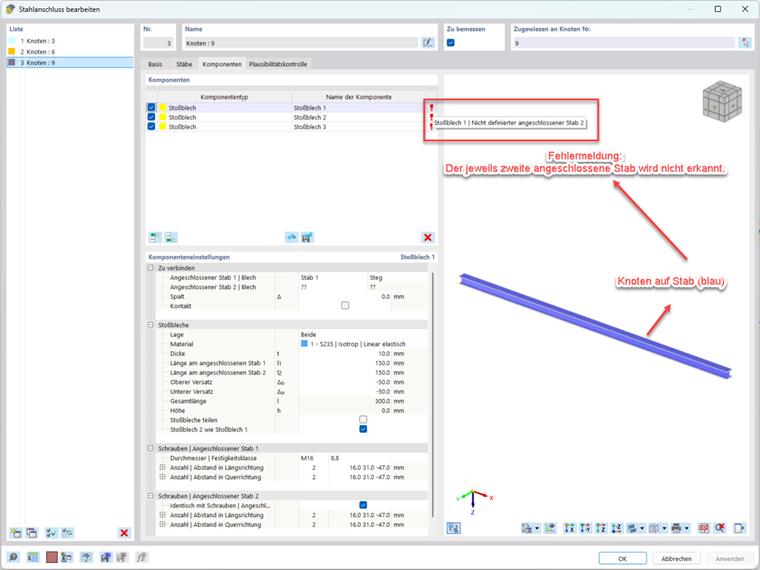

Tento typ přípoje nelze definovat na uzlu typu "Na prutu" (modré uzly), protože prut není tímto typem uzlu rozdělen, resp. oddělen. Komponenta "Příložkový plech" tak nerozpozná druhý připojený prut.

Nesprávné zadání složky prutu "Narážkový plech" použitím uzlového typu „Na prut“
FAQ 5778 | Nesprávná definice prutu pro komponentu "Narážkový plech" použitím typu uzlu "Na prutu".

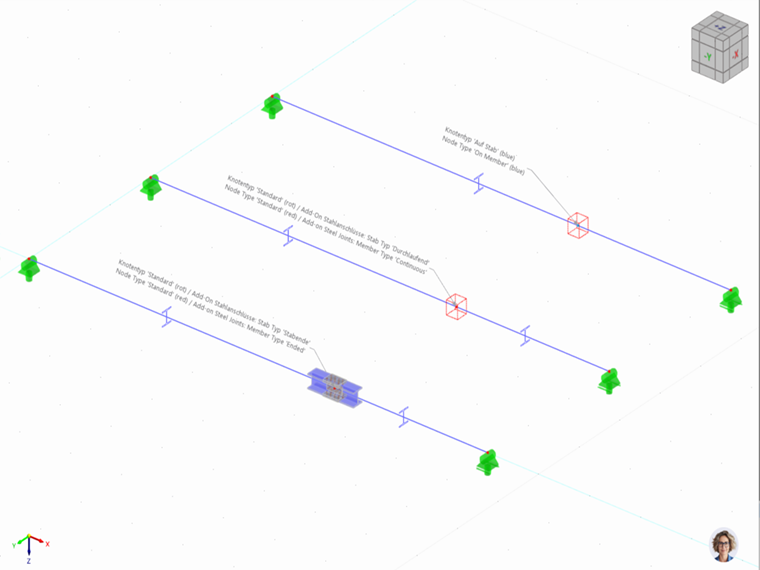

Titulní obrázek pro stažení modelu
0x
0x
FAQ 5778 | Příslušný model, modelovaný v programu RFEM 6

Odkaz na:

FAQ 5776 | "Šroubový spoj I-nosníku 1/2"
