Dans le module complémentaire Assemblages en acier, je souhaite utiliser le composant « Éclisse » pour modéliser un assemblage par éclisse. Cependant, des messages d’erreur apparaissent. Pourquoi ?

Q: Dans le module complémentaire Assemblages en acier, je souhaite utiliser le composant « Éclisse » pour modéliser un assemblage par éclisse. Cependant, des messages d’erreur apparaissent. Pourquoi ?

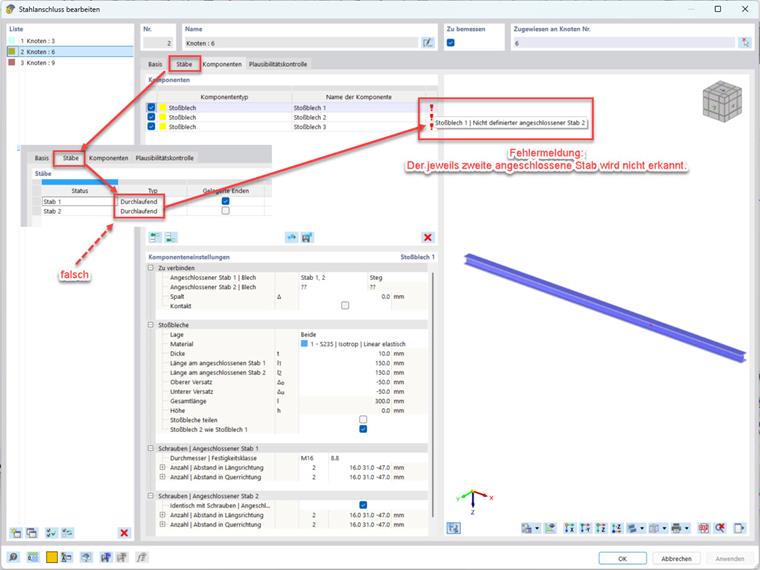

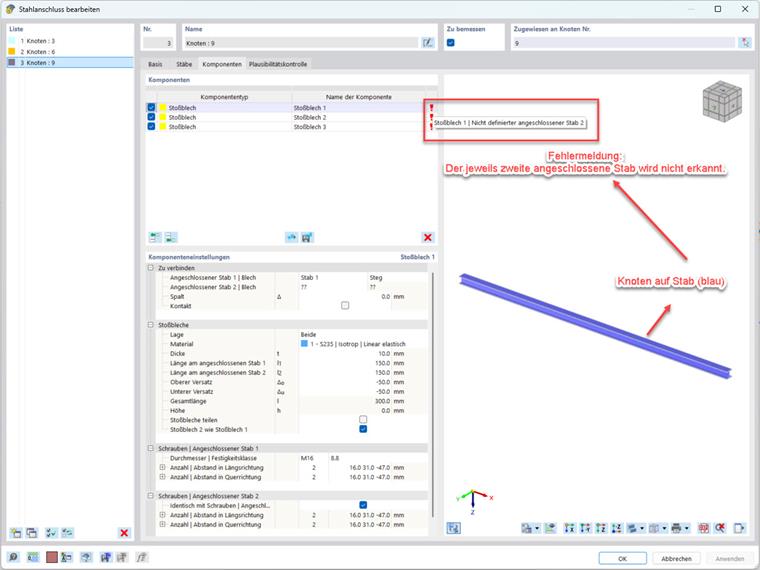

Le composant « Éclisse » requiert des extrémités de barre distinctes pour être correctement défini. Si la barre est séparée par un nœud de type « Standard », ces deux extrémités de barre ne doivent pas être définies comme type « Continu » dans l’onglet « Barres » du module complémentaire. Dans le cas contraire, le composant « Éclisse » ne reconnaît pas la deuxième barre connectée. Il est correct de régler le type sur « Fin de barre ».Ce type d’assemblage ne peut pas être défini sur un nœud de type « Sur la barre » (nœuds bleus) car la barre n’est pas divisée ou séparée par ce type de nœud. Résultat : le composant « Éclisse » ne reconnaît pas la deuxième barre connectée.Lien vers :

Question

Dans le module compl&#233;mentaire Assemblages en acier, je souhaite utiliser le composant &#171;&nbsp;&#201;clisse&nbsp;&#187; pour mod&#233;liser un assemblage par &#233;clisse. Cependant, des messages d’erreur apparaissent. Pourquoi&nbsp;?

Accepted Answer

Le composant &#171;&nbsp;&#201;clisse&nbsp;&#187; requiert des extr&#233;mit&#233;s de barre distinctes pour &#234;tre correctement d&#233;fini. Si la barre est s&#233;par&#233;e par un nœud de type &#171;&nbsp;Standard&nbsp;&#187;, ces deux extr&#233;mit&#233;s de barre ne doivent pas &#234;tre d&#233;finies comme type &#171;&nbsp;Continu&nbsp;&#187; dans l’onglet &#171;&nbsp;Barres&nbsp;&#187; du module compl&#233;mentaire. Dans le cas contraire, le composant &#171;&nbsp;&#201;clisse&nbsp;&#187; ne reconna&#238;t pas la deuxi&#232;me barre connect&#233;e. Il est correct de r&#233;gler le type sur &#171;&nbsp;Fin de barre&nbsp;&#187;.Ce type d’assemblage ne peut pas &#234;tre d&#233;fini sur un nœud de type &#171;&nbsp;Sur la barre&nbsp;&#187; (nœuds bleus) car la barre n’est pas divis&#233;e ou s&#233;par&#233;e par ce type de nœud. R&#233;sultat&nbsp;: le composant &#171;&nbsp;&#201;clisse&nbsp;&#187; ne reconna&#238;t pas la deuxi&#232;me barre connect&#233;e.Lien vers :
