Conexión de cuenco atornillada en viga en I, parte 2/2

La componente "Placa de tope" requiere extremos de barra separados para su correcta definición.
Si la barra es separada por un nodo del tipo 'Estándar', no se deben definir estos dos extremos de barra como tipo 'Continuo' en el complemento en la pestaña 'Barras', ya que de lo contrario la componente 'Placa de tope' no reconocerá la segunda barra conectada. Lo correcto es establecer el tipo en 'Extremo de barra'.

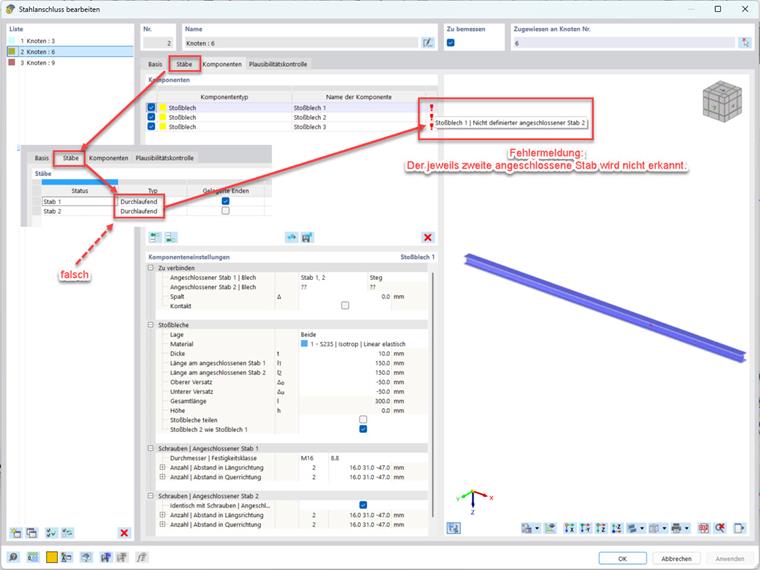

FAQ 5778 | En el componente "Chapa de unión", la segunda barra primera conectada no se detecta. Motivo: la barra se definió como "Continua".

Este tipo de conexión no puede definirse en un nodo del tipo 'En barra' (nodos azules) porque la barra no se divide ni separa por este tipo de nodo. Por lo tanto, la componente 'Placa de tope' no reconocerá la segunda barra conectada.

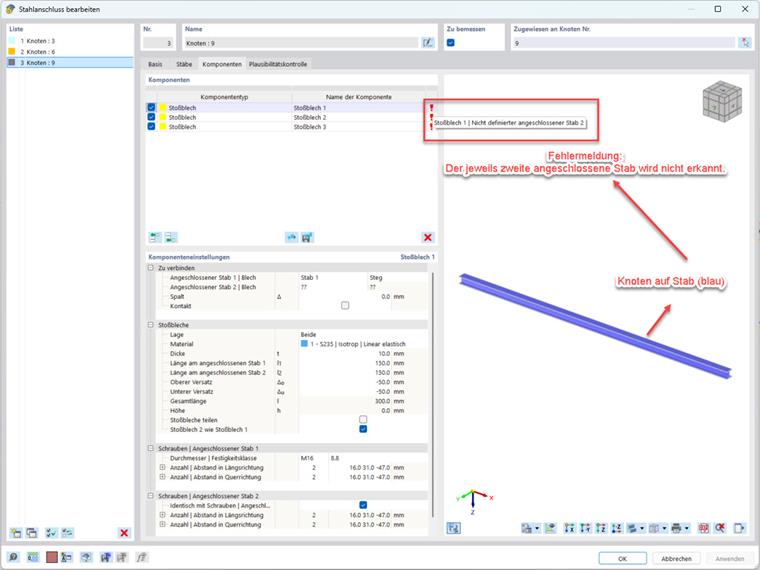

Pregunta frecuente 5778 | Definición incorrecta de la barra para el componente "Chapa de conexión" utilizando el tipo de nudo 'En barra'

72x

5x

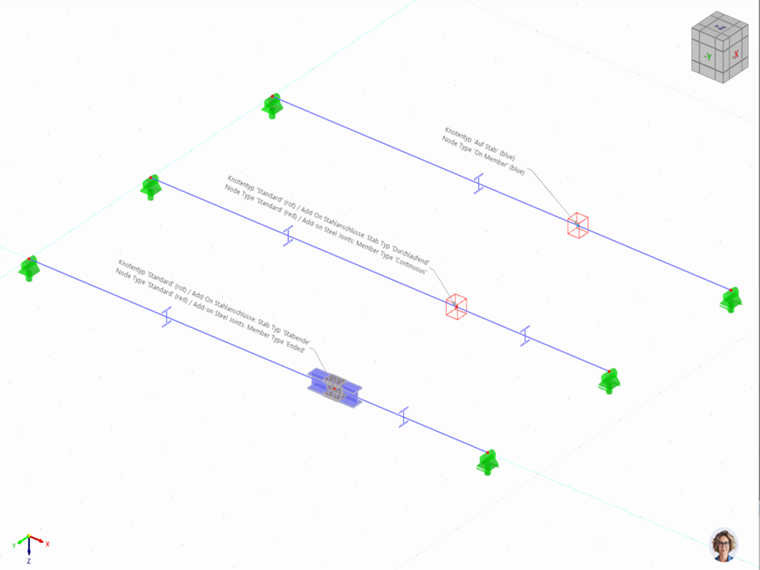

Modelo relacionado, modelado en RFEM 6
