Geschraubter Laschenanschluss am I-Träger Teil 2/2

Im Add-On Stahlanschlüsse möchte ich die Komponente "Stoßblech" nutzen, um einen Laschenanschluss zu modellieren. Ich bekomme aber Fehlermeldungen.
Was mache ich falsch?

Antwort:

Die Komponente "Stoßblech" benötigt getrennte Stabenden für ihre korrekte Definition.
Wird der Stab durch einen Knoten vom Typ 'Standard' getrennt, so dürfen diese beiden Stabenden im Add-On im Register 'Stäbe' nicht als Typ 'Durchlaufend' definiert werden, da andernfalls die Komponente 'Stoßblech' den zweiten angeschlossenen Stab nicht erkennt. Korrekt ist es, den Typ auf 'Stabende' zu stellen.

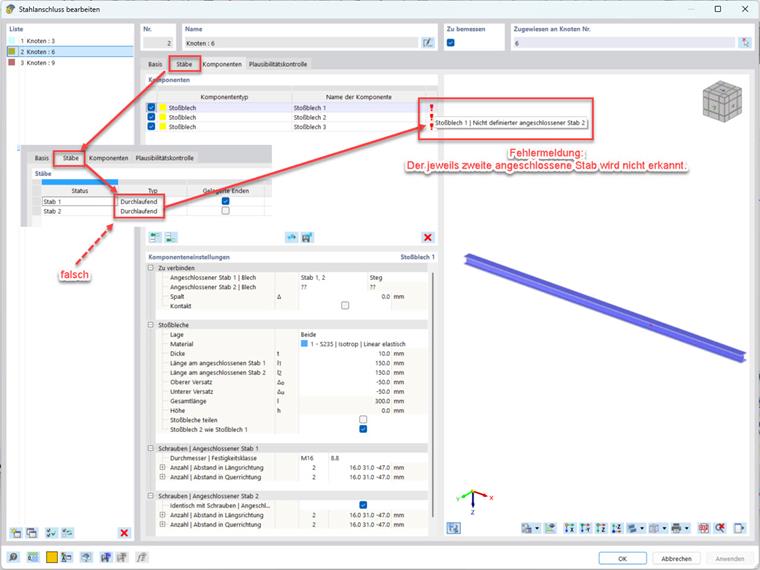

In der Komponente "Stoßblech" wird der zweite angeschlossene Stab nicht erkannt.
FAQ 5778 | In der Komponente "Stoßblech" wird der zweite angeschlossene Stab nicht erkannt. Grund: Stab wurde als 'Durchlaufend' definiert.

Diese Art Anschluss kann nicht an einem Knoten vom Typ 'Auf Stab' (blaue Knoten) definiert werden, weil der Stab durch diesen Knotentyp nicht geteilt bzw. getrennt wird. Somit erkennt die Komponente 'Stoßblech' den zweiten angeschlossenen Stab nicht.

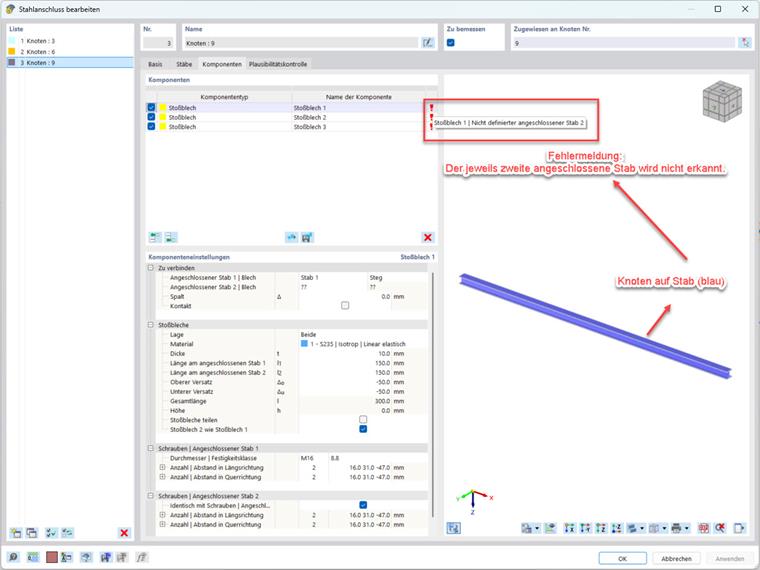

Falsche Definition des Stabes Komponente "Stoßblech" durch Verwendung des Knotentyps 'Auf Stab'.
FAQ 5778 | Falsche Definition des Stabes für die Komponente "Stoßblech" durch Verwendung des Knotentyps 'Auf Stab'.

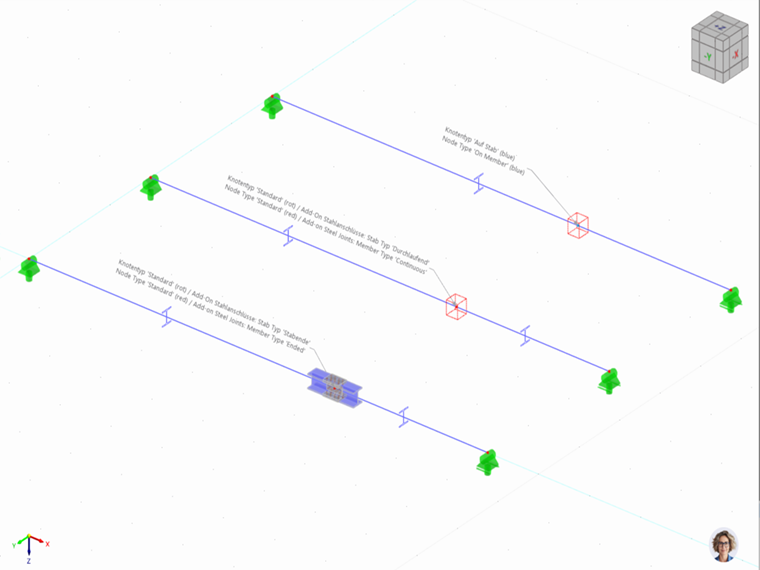

Vorschaubild für Modell zum Download
72x
5x
FAQ 5778 | Zugehöriges Modell, modelliert in RFEM 6

Link zu:

FAQ 5776 | "Geschraubter Laschenanschluss am I-Träger Teil 1/2"
