Сообщение „Отдельный стержень“ или „Отдельный лист“ означает, что между участвующими компонентами нет определенной связи.
В дополнении Стальные соединения листы, стержни и другие компоненты изначально обрабатываются как независимые объекты. Лист является внутренним элементом площади, даже если он отображается в трехмерной форме. Поэтому между стержнем и листом автоматически не возникает механическая связь, даже если они геометрически соприкасаются.
Компоненты „узнают“ друг о друге только тогда, когда они явно связаны через соединительный элемент, например, с помощью:
- сварного шва
- группы болтов
- другого соединительного средства
Только через это соединение устанавливается техническая связь между компонентами.

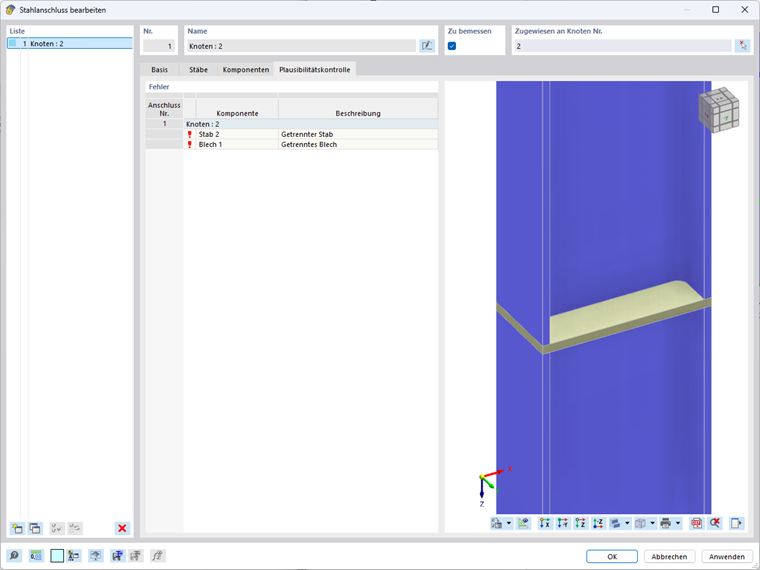

Если отсутствует такой соединительный элемент, стальное соединение не распознает непрерывную структуру. Поэтому в проверке достоверности появляется сообщение „Отдельный стержень“ или „Отдельный лист“.
Решение состоит в том, чтобы определить подходящий соединительный компонент между соответствующими деталями.
