Die Meldung „Getrennter Stab“ bzw. „Getrenntes Blech“ bedeutet, dass zwischen den beteiligten Komponenten keine definierte Verbindung besteht.
Im Add-On Stahlanschlüsse werden Bleche, Stäbe und andere Komponenten zunächst als eigenständige Objekte verarbeitet. Ein Blech ist intern ein Flächenelement, auch wenn es dreidimensional dargestellt wird. Zwischen einem Stab und einem Blech entsteht daher nicht automatisch eine mechanische Verbindung – selbst wenn sie sich geometrisch berühren.
Die Bauteile „wissen“ erst dann voneinander, wenn sie über ein Verbindungselement explizit gekoppelt werden, beispielsweise durch:
- eine Schweißnaht
- eine Schraubengruppe
- ein anderes Verbindungsmittel
Erst durch diese Verbindung wird eine technische Kopplung zwischen den Komponenten hergestellt.

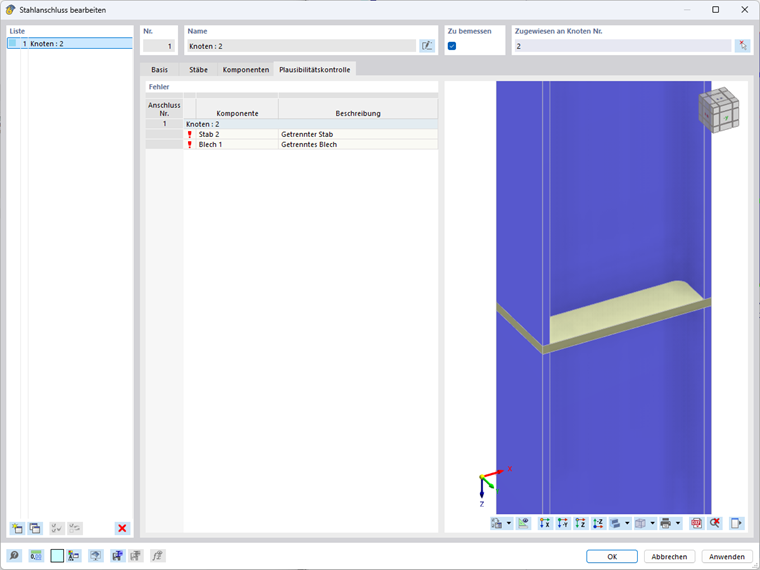

Fehlt ein solches Verbindungselement, erkennt der Stahlanschluss keine durchgängige Struktur. In der Plausibilitätskontrolle erscheint deshalb die Meldung „Getrennter Stab“ bzw. „Getrenntes Blech“.
Die Lösung besteht darin, eine geeignete Verbindungskomponente zwischen den betreffenden Bauteilen zu definieren.
