En el complemento de cálculo de madera, encontrará una variedad de funciones para el cálculo y dimensionamiento de barras de madera. Hemos seleccionado algunas funciones y las describimos aquí en detalle.

Visualización de características de cálculo de madera en RSTAB 9 para análisis y diseño estructurales
Subnavigation
01
Resistencia y estabilidad
02
Caracterìsticas
03
Estado límite de servicio
04
Resistencia al fuego
05
Normativa

Funciones potentes en el complemento de Cálculo de madera

Con el complemento de Dimensionado de Madera, puede verificar de manera eficiente la capacidad de carga, la estabilidad y la idoneidad para el servicio de las construcciones de madera.

Diseño intuitivo de estructuras de madera

Diseñar y verificar estructuras de madera, incluidas el diseño de resistencia y el análisis de estabilidad de estructuras de vigas y placas en el estado límite último.

  • Elementos de rigidización a compresión transversal para apoyos de cálculo

    Este complemento te permite definir tornillos totalmente roscados como elementos de rigidización por compresión transversal para el diseño "Compresión perpendicular a la fibra" en Soportes de Diseño. Analiza la compresión y pandeo de los pernos, al mismo tiempo que verifica la resistencia al corte de diseño en el plano de la punta del tornillo.

  • Ajuste manual de longitudes de referencia y segmentación por dirección

    El complemento de diseño de madera permite el ajuste manual de las longitudes de referencia y la segmentación según la dirección. Puedes definir individualmente las longitudes de referencia consideradas en el cálculo del valor límite de deflexión y especificar los segmentos a verificar, dependiendo de la dirección. Se pueden definir soportes de diseño en los nodos intermedios de un elemento y asignarlos a la dirección respectiva para el análisis de deformación. Además, para cada dirección y segmento, se puede definir una preflexión.

  • Visualización gráfica de la forma de modo para el análisis de pandeo lateral

    El complemento de diseño de madera proporciona una visualización gráfica de la forma modal para el análisis de pandeo lateral-torsional. Después de usar el solucionador de valores propios para determinar el factor de carga crítica en el análisis de estabilidad, puede visualizar la forma modal dominante del objeto que se está diseñando. El solucionador de valores propios está disponible para el análisis de pandeo lateral-torsional, dependiendo del estándar de diseño aplicado.

  • Diseño de barras de madera laminada enchapada (LVL) según EN 1995-1-1

    Con este complemento, puedes diseñar barras utilizando el tipo de material "Madera Laminada de Chapas Delgadas". Los fabricantes disponibles incluyen Pollmeier (Baubuche), Metsä (Kerto LVL), STEICO y Stora Enso.

    Ir al vídeo explicativo

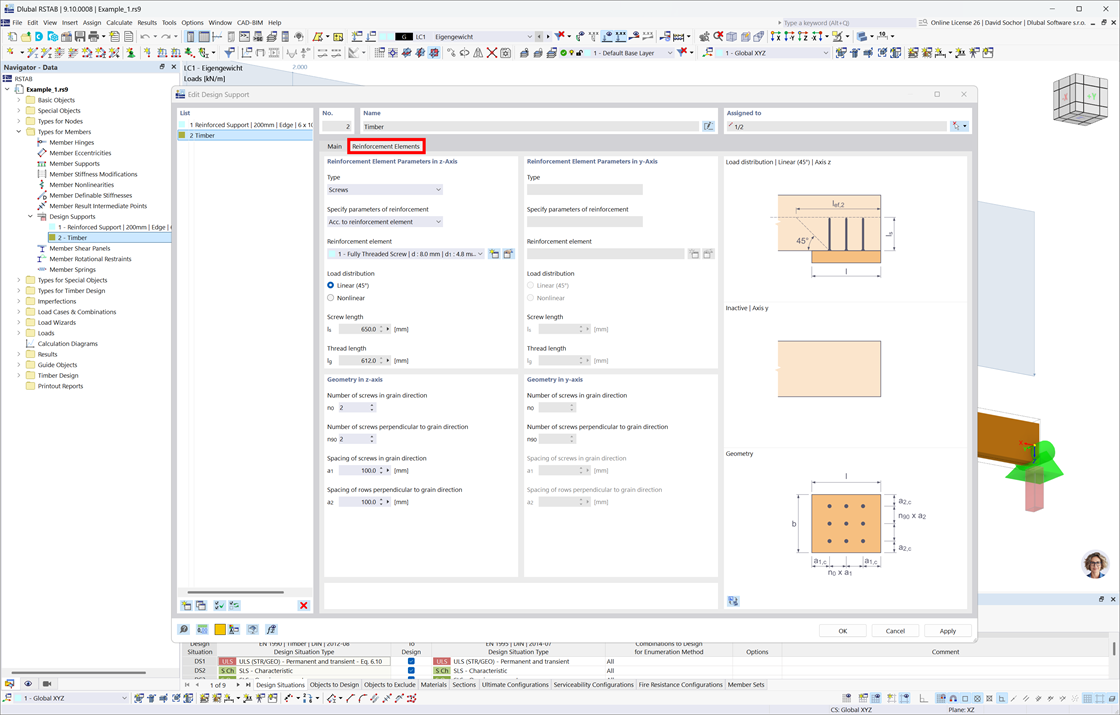

Elementos de rigidización a compresión transversal para apoyos de cálculo

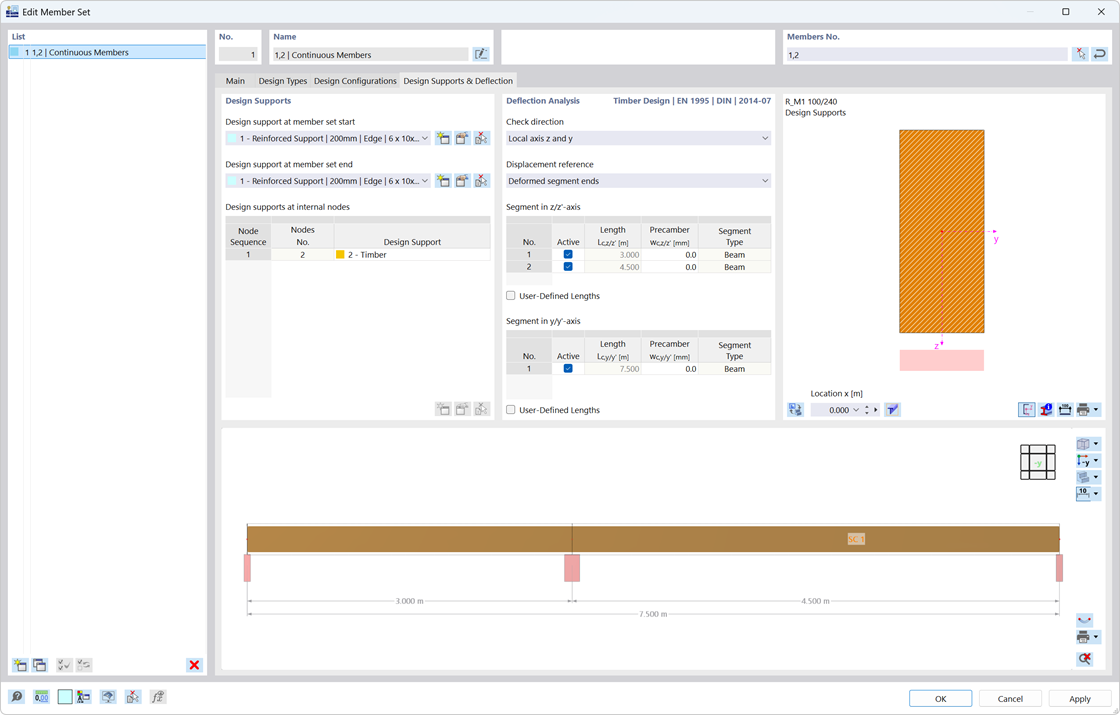

Cuadro de diálogo Editar barra mostrando la flecha y configuración del apoyo para barras estructurales.

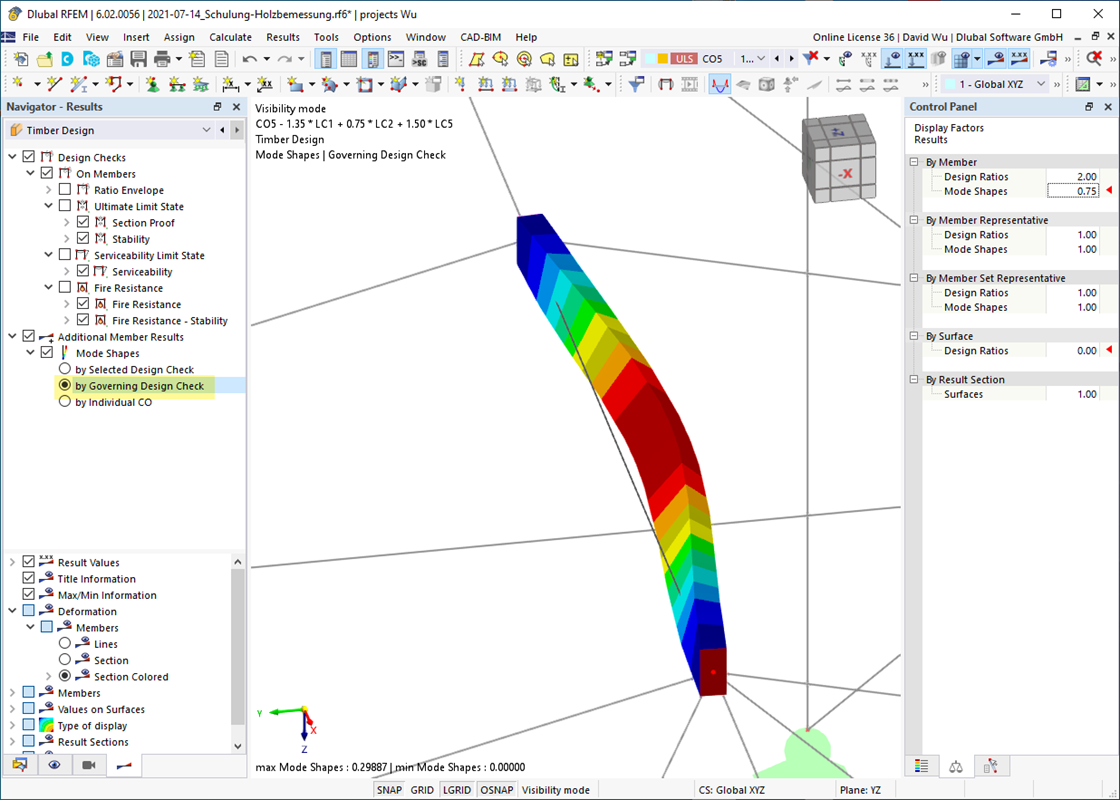

Representación visual de la forma del modo determinante para el análisis de estabilidad en el diseño de madera, destacando los resultados de pandeo lateral.
Biblioteca de materiales que muestra opciones de LVL de fabricantes como Pollmeier, Metsä, STEICO y Stora Enso, para diseño según EN 1995-1-1
Icono de opiniones de clientes

¡Escuche lo que dicen nuestros clientes sobre los productos de Dlubal!

Icono de soporte

¡Experimente Dlubal en vivo y organice una demostración del producto en línea!

Icono de descarga

Pruebe la versión completa de forma gratuita durante 90 días

Características y servicios recomendados

Ícono de vector blanco para representar un símbolo de comunidad en un fondo oscuro.

Comunidad Dlubal

Únase a una comunidad dinámica de ingenieros y diseñadores. Haga preguntas, comparta ideas, sugiera características y conecte con otras personas que se enfrentan a retos similares.

Icono que simboliza la interfaz de programación de aplicaciones, diseñado con gráficos blancos adecuados para fondos oscuros.

API

Utilice la Interfaz de Programación de Aplicaciones (API) de Dlubal para automatizar procesos, integrarse con herramientas externas y crear flujos de trabajo personalizados adaptados a las necesidades específicas de su proyecto.

Icono blanco de una plataforma de aprendizaje sobre un fondo oscuro, adecuado para contenido de formación de Dlubal.

Aprendizaje y base de conocimientos

Comience rápidamente con tutoriales en vídeo paso a paso y guías útiles. Encuentre respuestas, consejos y contenido de aprendizaje para todos los niveles de experiencia.

Icono de computación en la nube blanca diseñada para su uso en fondo oscuro

Cálculos en la nube

Realice sus análisis en la nube, sin límites de hardware. Ahorre recursos locales, procese modelos complejos y trabaje en cualquier lugar, en cualquier momento.

Consideración de diferentes longitudes de pandeo en el análisis de incendios

Con el complemento Dimensionamiento de madera, se pueden definir longitudes de barra alternativas para el caso de incendio, a fin de considerar los soportes laterales de una construcción para la protección contra incendios. Esto permite una evaluación más realista de las longitudes de pandeo en condiciones de incendio, lo que lleva a un dimensionamiento más preciso de la construcción.

Más información

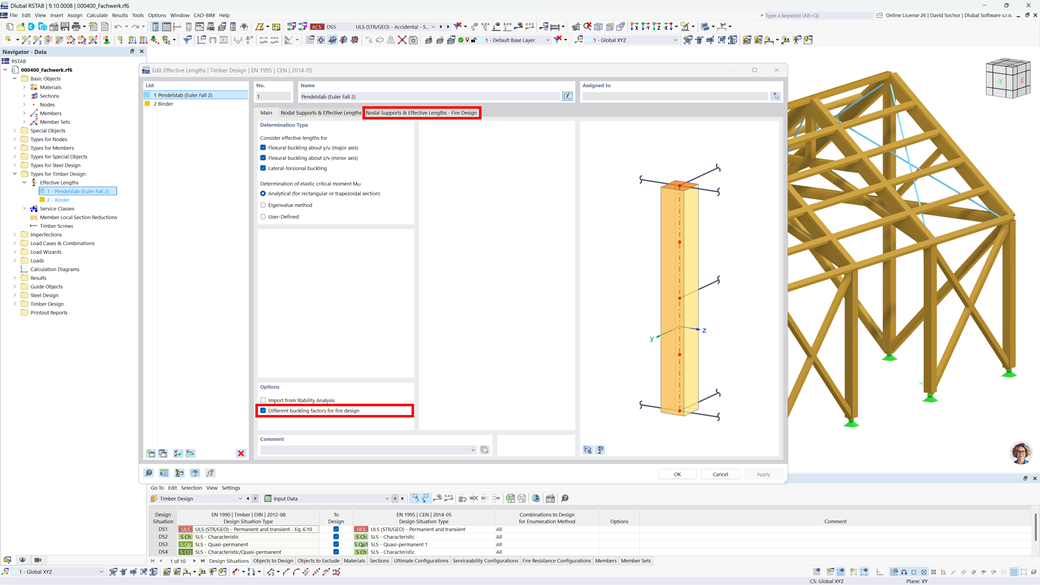

Explicación del ajuste de la longitud eficaz para la protección contra incendios en estructuras de madera, centrada en los apoyos laterales.

Cálculo de barras con sección variable y curvadas

Con el complemento Diseño de Madera, puede considerar ángulos de corte de fibra, tensiones transversales y radios de curvatura dependientes del volumen para barras arriostradas y curvadas. Al dimensionar cortes de fibra, la resistencia a la tracción o compresión por flexión se ajusta en consecuencia.

Para garantizar la verificación de estabilidad, incluso con el método de barra de reemplazo, puede indicar la altura para la determinación de las longitudes de pandeo y vuelco a una distancia de 0,65 x h desde el punto de verificación real. Esto permite un cálculo preciso y completo de barras curvadas y arriostradas.

Más información

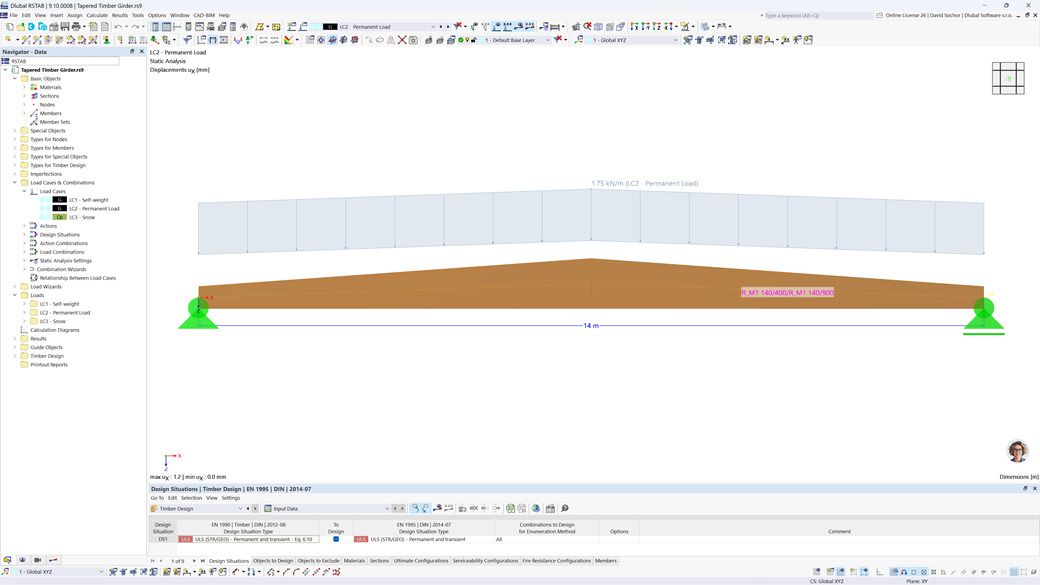

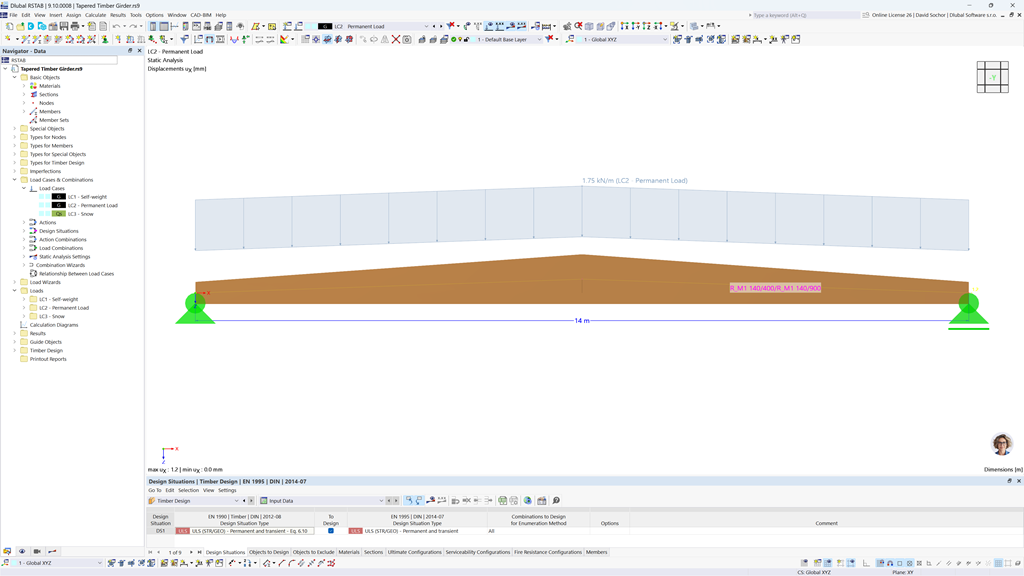

Viga de madera de sección variable mostrando propiedades geométricas y diseño estructural en la ingeniería.

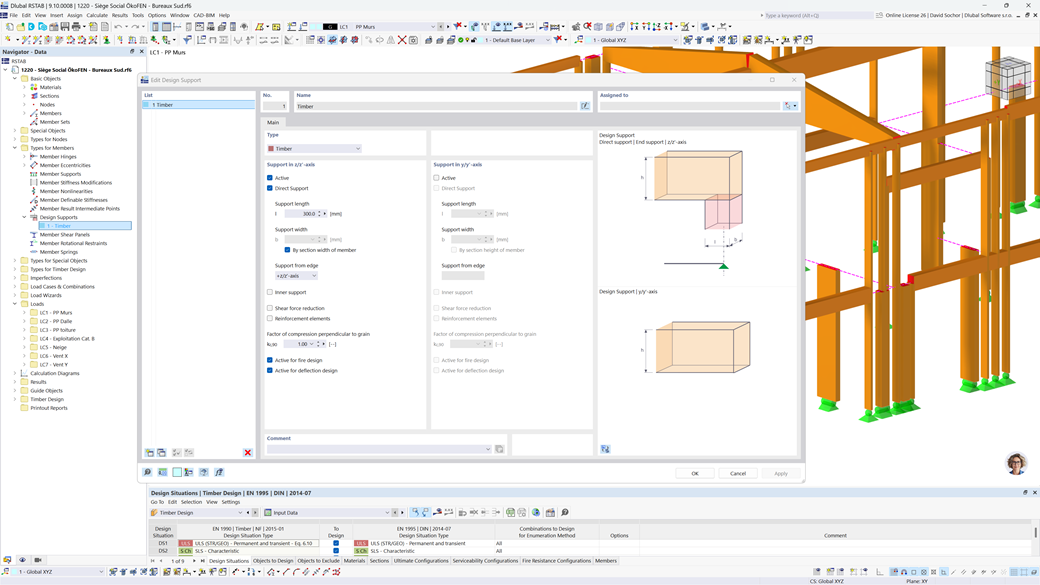

Verificación de presión bajo cargas para apoyos interiores y exteriores

Con este complemento, puede realizar la verificación de la presión de apoyo en puntos arbitrarios para cargas en la dirección y y z de la sección transversal. Usted es libre de distinguir entre apoyos internos y externos.

El factor kc,90 para la compresión perpendicular a la fibra se puede ajustar de manera personalizada (por ejemplo, 1,75 para madera laminada). Si es permitido, la longitud de apoyo se agrandará automáticamente según las normas, lo que lleva a un dimensionamiento más económico, sin esfuerzo adicional.

Más información
Cuadro de diálogo mostrando configuración de compresión de apoyo para cálculo de barras de madera, incluyendo opciones para puntos de carga en direcciones y y z y ajustes de factores.

Consideración de una muesca

Con este complemento puede considerar ranuras de inicio, interiores o finales de una viga mediante reducciones de la sección del elemento. La reducción de la viga se captura en el cálculo de la capacidad de carga, mientras que no tiene efecto sobre la rigidez. Esta función permite un ajuste preciso de los cálculos a la geometría real de la viga.

Más información
Cuadro de diálogo para definir reducciones de sección en el diseño de vigas de madera para gestionar muescas de manera eficaz.

¿Qué otras funciones espera encontrar?

El complemento Cálculo de Madera se desarrolla continuamente y se amplía con nuevas funciones. ¡Descubra todo lo que puede ofrecerle y lleve sus proyectos a un nuevo nivel!

Resultados que demuestran el cálculo de resistencia a fuego de estructuras de madera según las normas EN 1995, cruciales para la seguridad en la construcción.

Cálculo de resistencia al fuego

El complemento permite la definición flexible de la duración de la carbonización y considera diferentes longitudes de pandeo en el cálculo de resistencia al fuego. Ofrece el cálculo opcional con o sin adherencia de la capa en madera contralaminada y permite una comprobación de la compresión perpendicular a la dirección de la fibra. Los resultados se presentan gráficamente y se integran en el protocolo de impresión.

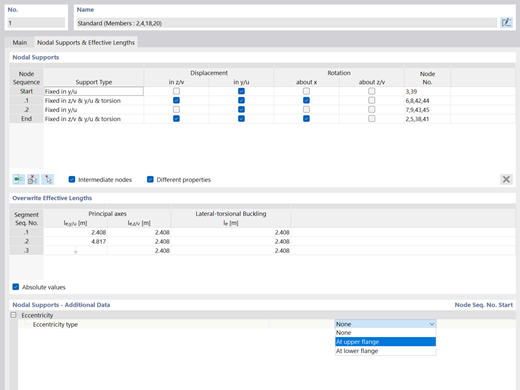

Cálculo de madera con parámetros de muelle y definición de excentricidad con limitaciones al pandeo lateral.

Consideración de la ubicación de arriostramientos por vuelco

El complemento "Dimensionamiento de madera" para RSTAB 9 permite una consideración precisa de la posición de las estabilizaciones laterales en estructuras de madera. Bajo el efecto del viento, las estabilizaciones laterales dispuestas en la parte superior no se consideran para el acortamiento de las longitudes de pandeo y vuelco, lo que asegura un cálculo exacto de la estabilidad de la estructura.

Cálculo a torsión en estructuras de madera mediante la norma ANSI/AWC NDS para la evaluación de tensión tangencial.

Cálculo de torsión según la norma ANSI/AWC NDS

El complemento permite el dimensionamiento a torsión según la norma estadounidense ANSI/AWC NDS. Para la torsión, puede decidir si se realiza el cálculo, si se permiten cálculos adicionales cuando la tensión de corte no excede el límite, o si la torsión se verifica según el Timber Construction Manual, sección 4.6, o se ignora.

Descubra todas las características del complemento Cálculo de madera

El complemento Diseño de Madera cuenta con numerosas funciones útiles que le ayudan en el cálculo estático y dinámico.

Vea el interior
