L’add-on Verifica legno offre un’ampia gamma di funzionalità per la verifica delle aste in legno. Di seguito sono riportate alcune di queste funzionalità descritte in modo più dettagliato.

Raffigurazione delle funzioni della verifca legno in RSTAB 9 per analisi strutturali.
Subnavigation
01
Resistenza e stabilità
02
Caratteristiche
03
Stato limite di esercizio
04
Resistenza al fuoco
05
Norme

Funzioni potenti nel componente aggiuntivo Verifica legno

Con l'Add-On Verifica in Legno, è possibile controllare in modo efficiente la capacità portante, la stabilità e l'usabilità delle costruzioni in legno.

Progettazione intuitiva di strutture in legno

Progettare e verificare strutture in legno – inclusi la progettazione della resistenza e l'analisi della stabilità di strutture a trave e piastra nello stato limite ultimo.

  • Elementi di irrigidimento di compressione trasversale per vincoli esterni di progetto

    Questo componente aggiuntivo consente di definire viti completamente filettate come elementi di irrigidimento a compressione trasversale per la progettazione "Compressione perpendicolare alla fibra" nei supporti di progettazione. Analizza l'inserimento e il carico di punta dei bulloni, verificando anche la resistenza a taglio nel piano della punta della vite.

  • Regolazione manuale delle lunghezze di riferimento e della segmentazione per direzione

    L'add-on Timber Design consente di regolare manualmente le lunghezze di riferimento e la segmentazione in base alla direzione. È possibile definire individualmente le lunghezze di riferimento considerate nel calcolo del valore limite di deflessione e specificare i segmenti da verificare, in base alla direzione. È possibile definire supporti di progetto nei nodi intermedi di un'asta e assegnarli alla direzione rispettiva per l'analisi della deformazione. Inoltre, per ogni direzione e segmento, si può definire un pre-camber.

  • Visualizzazione grafica della deformata per analisi del libero inflessione

    L'add-on Timber Design fornisce una visualizzazione grafica della forma modale per l'analisi del carico critico di instabilità latero-torsionale. Dopo aver utilizzato il solutore di autovalori per determinare il fattore di carico critico nell'analisi di stabilità, è possibile visualizzare la forma modale prevalente dell'oggetto in fase di progettazione. Il solutore di autovalori è disponibile per l'analisi di instabilità latero-torsionale, a seconda della norma di progettazione applicata.

  • Verifica di aste in legno microlamellare (LVL) secondo EN 1995-1-1

    Con questo componente aggiuntivo, è possibile progettare aste utilizzando il tipo di materiale "Legno lamellare". I produttori disponibili includono Pollmeier (Baubuche), Metsä (Kerto LVL), STEICO e Stora Enso.

    Vai al video esplicativo

Elementi di irrigidimento a compressione trasversale per vincoli di calcolo

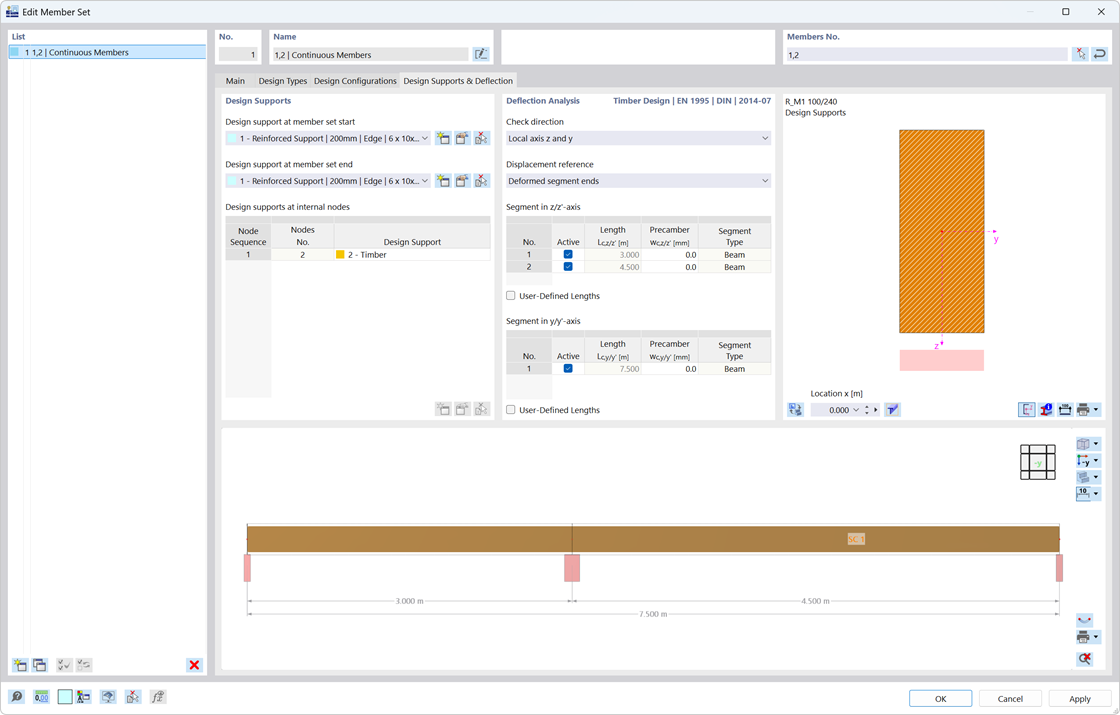

Finestra di dialogo "Modifica asta" che mostra impostazioni di inflessione e vincoli di progetto per aste strutturali.

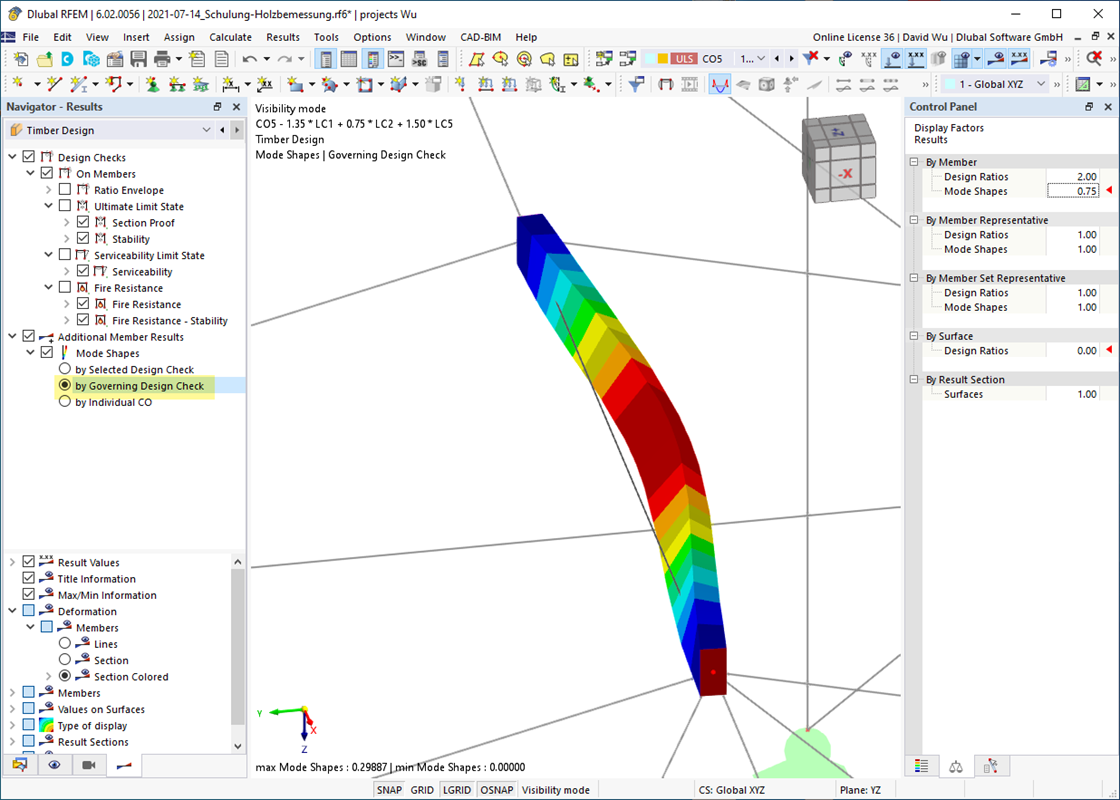

Visualizzazione della forma modale dominante per l'analisi di stabilità nella verifica del legno, con evidenziazione dei risultati del collasso per instabilità flesso-torsionale.

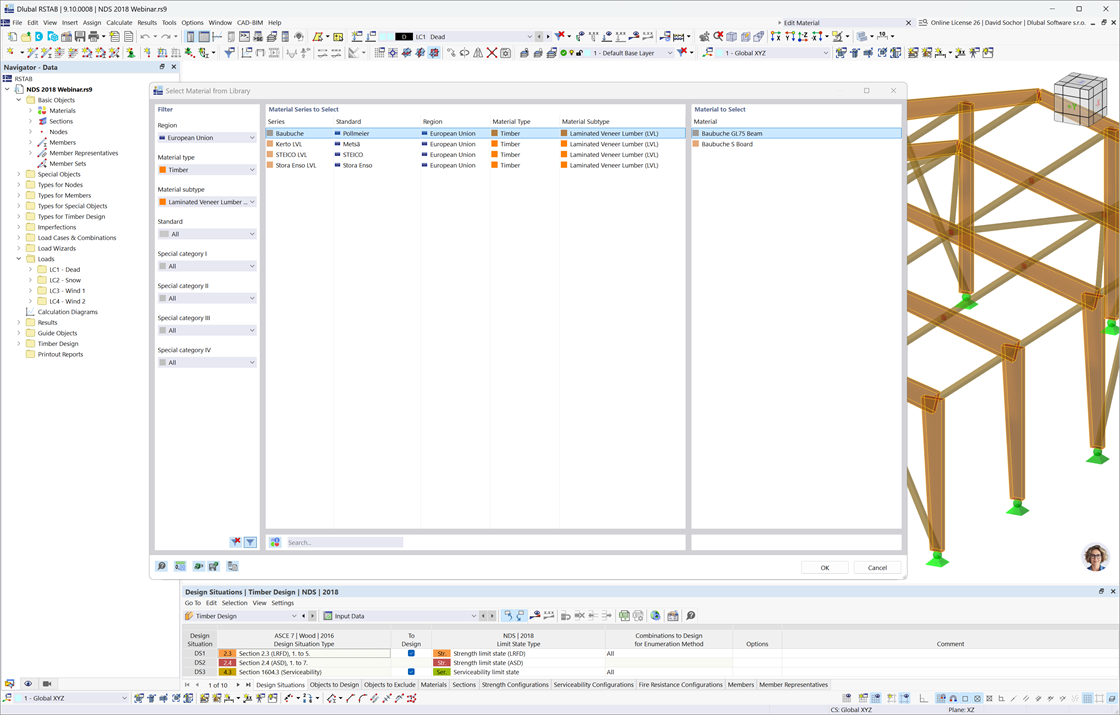

Libreria dei materiali che mostra le opzioni LVL di produttori come Pollmeier, Metsä, STEICO e Stora Enso, per la verfica secondo EN 1995-1-1.
Icona delle recensioni dei clienti

Ascolta cosa dicono i nostri clienti sui prodotti Dlubal!

Icona del supporto

Scopri Dlubal dal vivo e organizza una demo online del prodotto!

Scarica icona

Prova la versione completa gratuitamente per 90 giorni

Funzioni e servizi consigliati

Icona vettoriale bianca usata per rappresentare il simbolo della community su sfondo scuro.

Community Dlubal

Unisciti a una comunità vivace di ingegneri e designer. Fai domande, condividi idee, suggerisci funzionalità e connettiti con altri che affrontano sfide simili.

Icona che simboleggia l'interfaccia di programmazione delle applicazioni, progettata con grafica bianca adatta a sfondi scuri.

API

Utilizza l'API di Dlubal per automatizzare i processi, integrare con strumenti esterni e creare flussi di lavoro personalizzati su misura per le esigenze specifiche del tuo progetto.

Icona bianca di una piattaforma di apprendimento su sfondo scuro, adatta per i contenuti di formazione di Dlubal.

Formazione e Knowledge Base

Inizia subito con video tutorial passo-passo e guide pratiche. Trova risposte, consigli e contenuti didattici per tutti i livelli di esperienza.

Icona per il cloud computing a sfondo scuro

Calcoli nel cloud

Esegui le tue analisi nel cloud, senza limiti hardware. Risparmia risorse locali, elabora modelli complessi e lavora ovunque, in qualsiasi momento.

Considerazione di diverse lunghezze di inflessione nella verifica antincendio

Con il componente aggiuntivo Calcolo del legno è possibile definire lunghezze di sostituzione alternative per il caso di incendio, al fine di considerare i supporti laterali di una costruzione per la protezione antincendio. Ciò consente di ottenere una valutazione più realistica delle lunghezze di instabilità in condizioni di incendio, portando a un dimensionamento più preciso della costruzione.

Maggiori informazioni

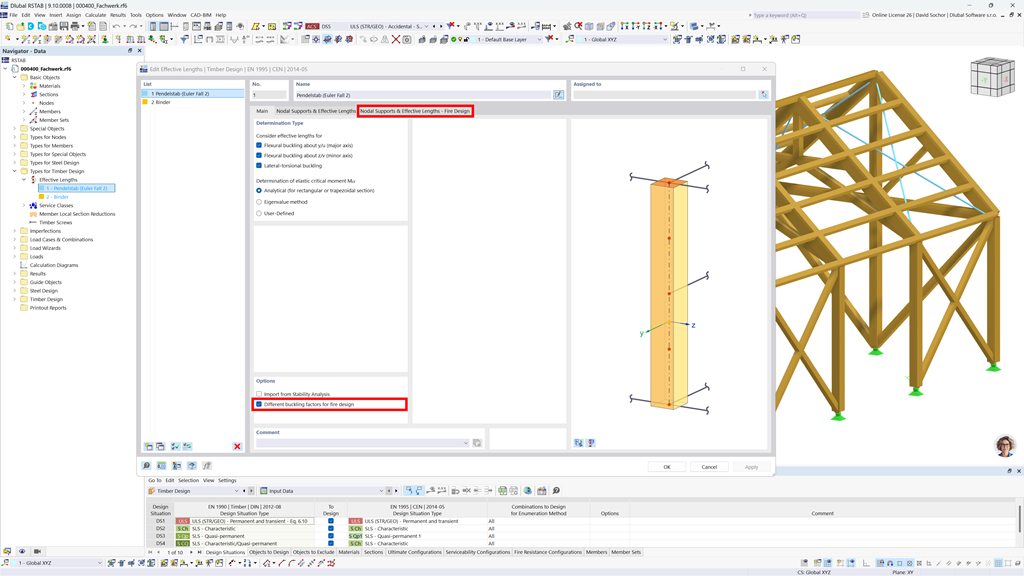

Spiegazione della regolazione della lunghezza libera d'instabilità per la protezione antincendio nelle strutture in legno con focus sui vincoli laterali.

Verifica di aste rastremate e curve

Con il componente aggiuntivo per la verifica del legno, è possibile considerare gli angoli di taglio delle fibre, le tensioni di trazione trasversale e i raggi di curvatura dipendenti dal volume per aste a sezione variabile e curve. Nella progettazione di tagli di fibre, la resistenza in trazione o compressione flessionale viene adattata di conseguenza.

Per garantire la verifica di stabilità, anche con il metodo dell'asta equivalente, è possibile specificare l'altezza per determinare le lunghezze di instabilità e d'imbarcamento ad una distanza di 0,65 x h dal punto di verifica reale. Questo consente un calcolo preciso e completo di aste curve e a sezione variabile.

Maggiori informazioni

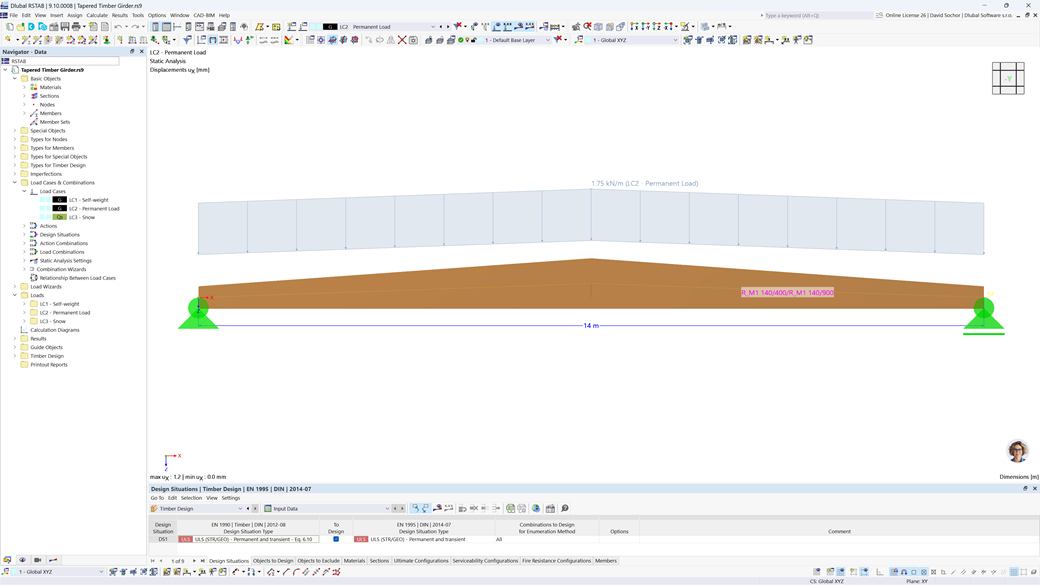

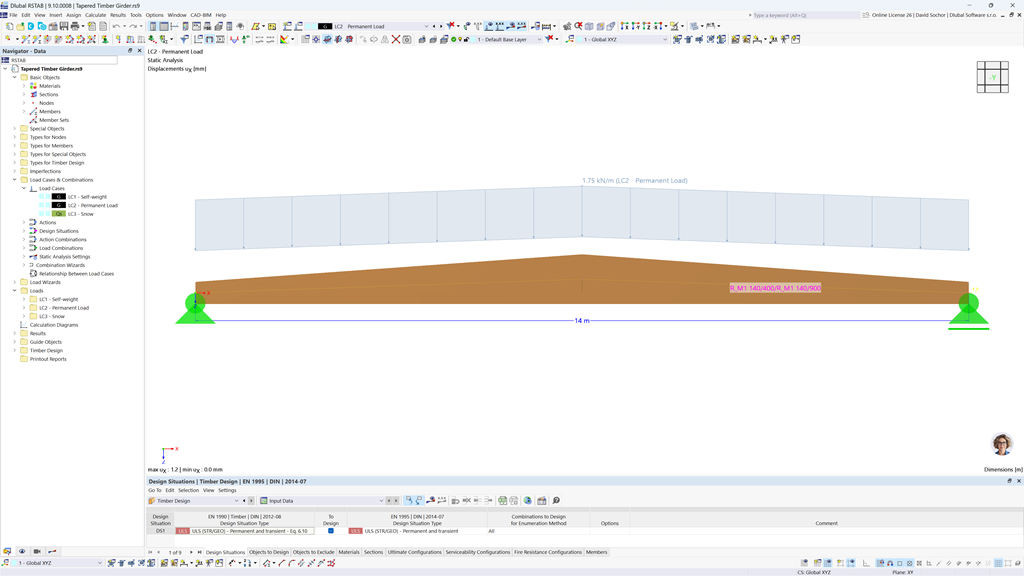

Trave rastremata in legno a più campate che mostra le proprietà geometriche e la verifica strutturale in ingegneria

Verifica della pressione di appoggio per collegamenti interni ed esterni

Con questo componente aggiuntivo puoi eseguire la verifica della pressione di appoggio in punti qualsiasi per carichi nella direzione y e z della sezione trasversale. Sei libero di distinguere tra appoggi interni ed esterni.

Il fattore kc,90 per la compressione perpendicolare alla fibra può essere impostato dall'utente (ad esempio, 1,75 per il legno lamellare incollato). Se consentito, la lunghezza dell'appoggio viene automaticamente aumentata secondo le normative, il che porta a un dimensionamento più economico - senza alcuno sforzo aggiuntivo.

Maggiori informazioni
Finestra di dialogo che mostra le impostazioni di compressione del vincolo esterno per la verifica legno, inclusi punti di carico nelle direzioni y e z e fattori di regolazione

Considerazione di un intaglio

Con questo componente aggiuntivo, è possibile considerare intagli iniziali, interni o terminali di una trave utilizzando riduzioni della sezione trasversale dell'asta. La riduzione della trave viene considerata nel calcolo della capacità portante, mentre non ha effetti sulla rigidità. Questa funzione consente di adattare con precisione i calcoli alla geometria reale della trave.

Ulteriori informazioni

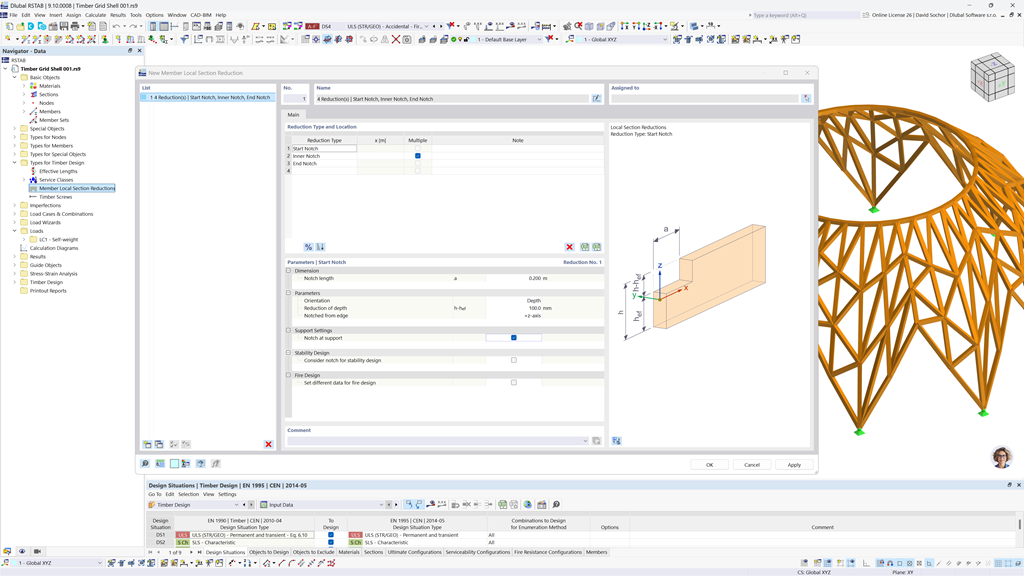

Finestra di dialogo per la definizione delle riduzioni di sezione trasversale nella verifica delle travi in legno per gestire efficacemente le tacche.

Quali altre funzioni ti aspetti?

L'add-on Progettazione Legno viene costantemente sviluppato e ampliato con nuove funzionalità. Scoprite tutto ciò che ha da offrirvi e portate i vostri progetti a un nuovo livello!

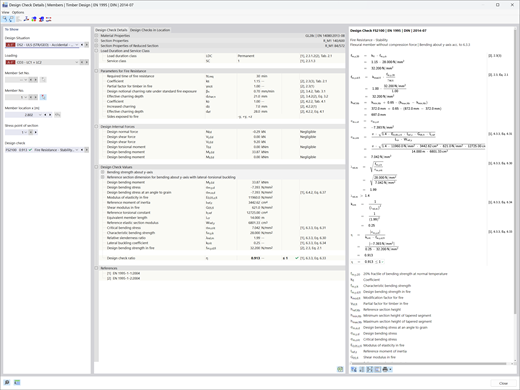

Risultati della verifica di resistenza al fuoco delle strutture in legno secondo le norme EN 1995, fondamentali per la sicurezza delle costruzioni.

Progettazione di protezioni al fuoco

L'add-on consente la definizione flessibile della durata di carbonizzazione e tiene conto di diverse lunghezze di inflessione nell'analisi antincendio. Offre il calcolo opzionale con o senza adesione dello strato nel legno lamellare incrociato e consente una verifica della compressione perpendicolare alla direzione delle fibre. I risultati vengono visualizzati graficamente e integrati nel rapporto di stampa.

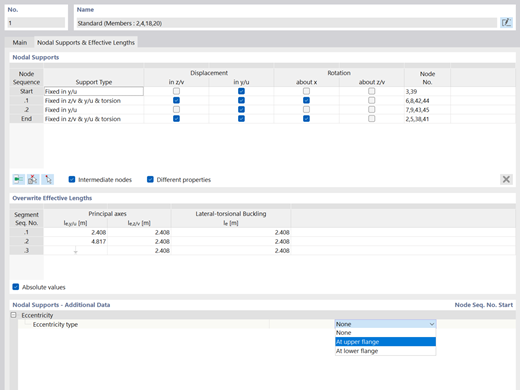

Verifica legno che mostra il parametro della molla e la definizione di eccentricità con vincoli ai piani di taglio

Considerazione della posizione delle controventature a traliccio

L'add-on "Calcolo legno" per RSTAB 9 consente una considerazione precisa della posizione dei controventi di stabilizzazione nei telai in legno. In caso di vento dal basso, i controventi di stabilizzazione posizionati superiormente non vengono utilizzati per ridurre le lunghezze di instabilità e di carico critico, garantendo così un calcolo accurato della stabilità della struttura.

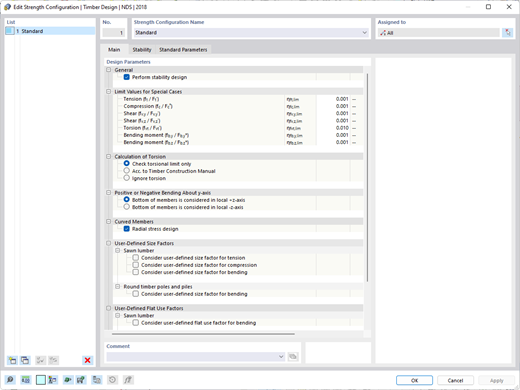

Progettazione di una struttura timber sotto torsione con la norma ANSI/AWC NDS per la valutazione della tensione tangenziale.

Verifica a torsione secondo la norma statunitense ANSI/AWC NDS

L'add-on consente la progettazione a torsione secondo la norma statunitense ANSI/AWC NDS. In caso di torsione, è possibile decidere se eseguire la verifica, consentire altre verifiche se la tensione di taglio non supera il valore limite, oppure se la torsione viene verificata o ignorata secondo il Timber Construction Manual, sezione 4.6.

Scopri tutte le funzioni del add-on Verifica legno

L'add-on Calcolo di Legno dispone di numerose funzionalità utili che ti supportano nel calcolo statico e dinamico.

Dai uno sguardo all'interno
