Holzbemessung für RSTAB 9 | Features

Holzbemessung für RSTAB 9 | Features

Im Add-On Holzbemessung finden Sie eine Vielzahl an Features für die Bemessung von Stäben aus Holz. Wir haben für Sie einige Features ausgewählt und sie Ihnen hier näher beschrieben.

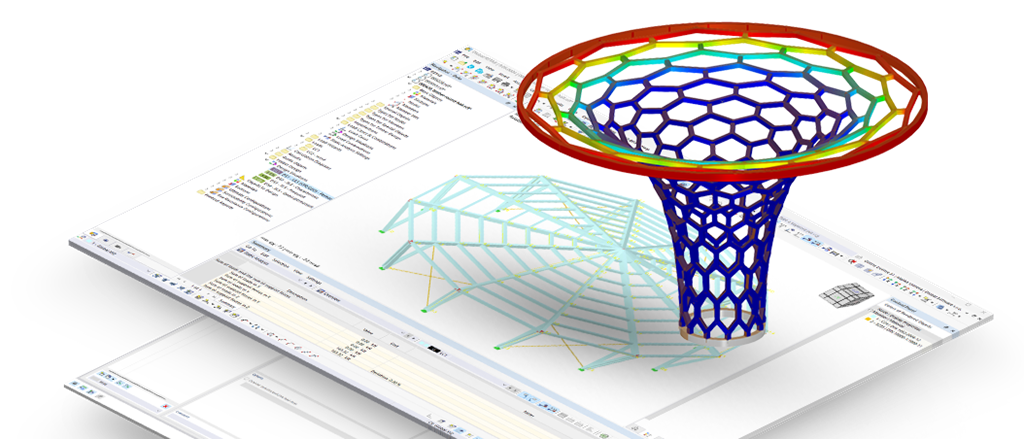

Darstellung von Holzbemessungsfunktionen in RSTAB 9 für Tragwerksanalysen.
Subnavigation
01
Tragfähigkeit und Stabilität
02
Features
03
Gebrauchs-tauglichkeit
04
Brandschutz
05
Normen

Leistungsstarke Funktionen im Add-On Holzbemessung

Mit dem Add-On Holzbemessung können Sie die Tragfähigkeit, Stabilität und Gebrauchstauglichkeit von Holzkonstruktionen effizient überprüfen.

Intuitive Bemessung von Holzkonstruktionen

Entwurf und Nachweis von Holzkonstruktionen – einschließlich Widerstandsnachweis und Stabilitätsanalyse von Stab- und Flächentragwerken im Grenzzustand der Tragfähigkeit.

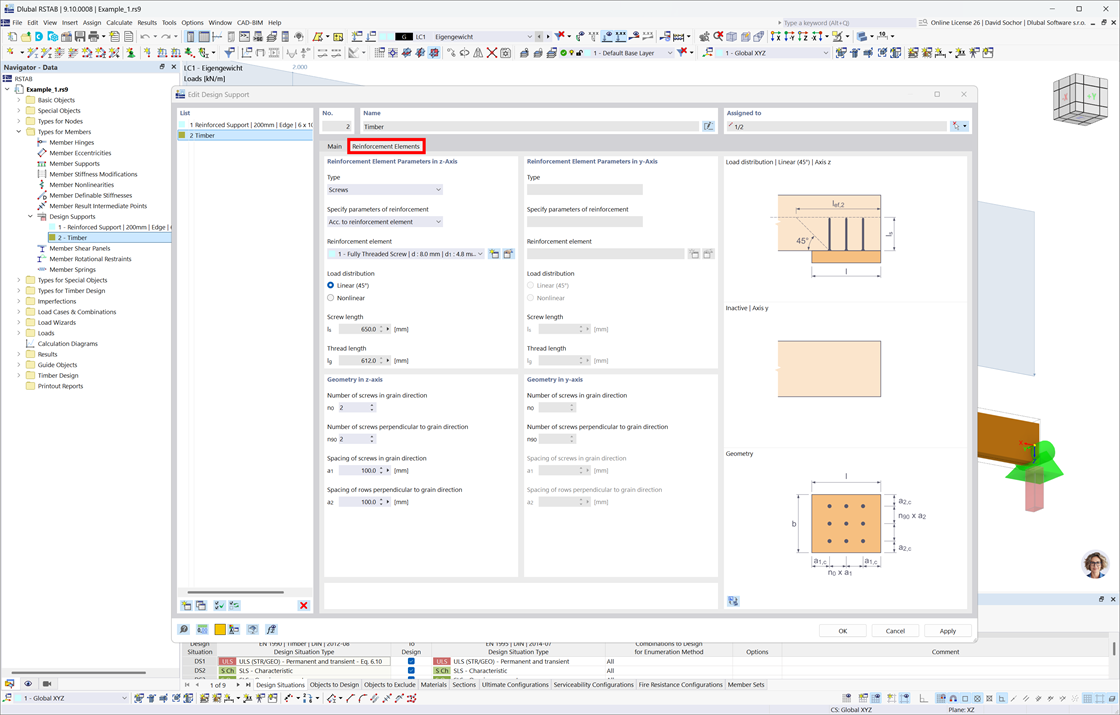

  • Querdruck-Verstärkungselemente für Bemessungsauflager

    Mit diesem Add-On können Sie Vollgewindeschrauben als Querdruck-Verstärkungselemente für die Bemessung „Druck rechtwinklig zur Faser“ in Bemessungsauflagern definieren. Es analysiert das Einpressen und Knicken der Schrauben und überprüft gleichzeitig den Bemessungsschubwiderstand in der Ebene der Schraubenspitze.

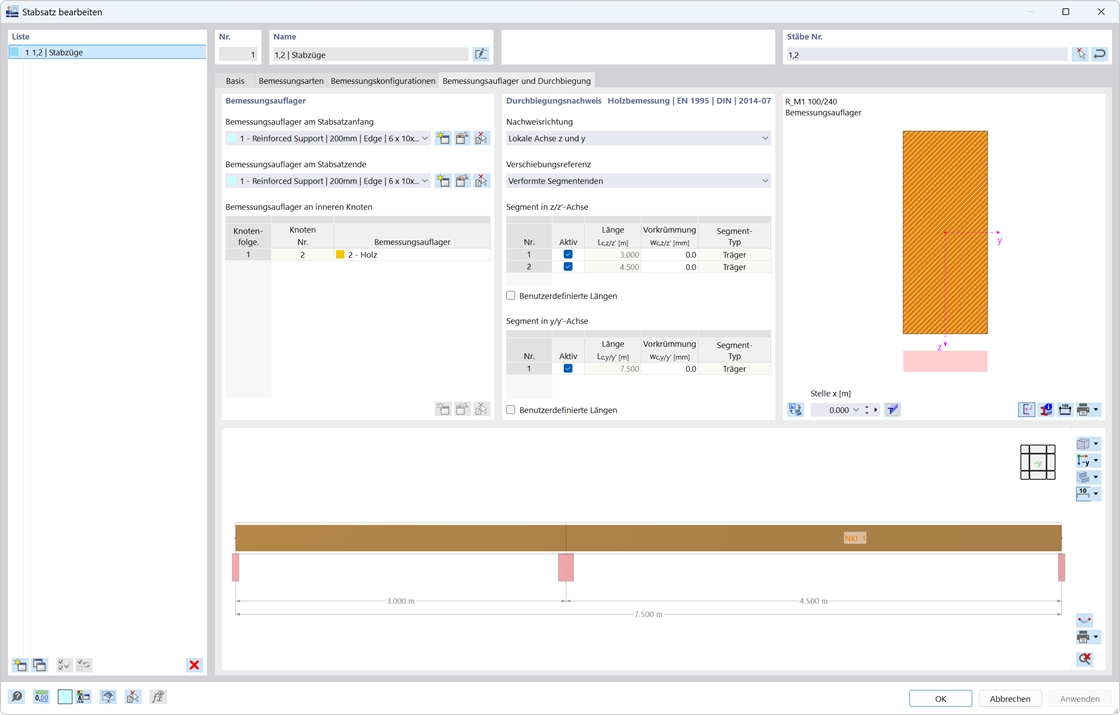

  • Manuelle Anpassung von Bezugslängen und Segmentierung nach Richtung

    Das Add-On Holzbemessung ermöglicht die manuelle Anpassung von Bezugslängen und Segmentierung auf Basis der Richtung. Sie können die Bezugslängen, die bei der Berechnung des Durchbiegungsgrenzwertes berücksichtigt werden, individuell definieren und die zu überprüfenden Segmente in Abhängigkeit von der Richtung festlegen. Bemessungsauflager können an den Zwischenknoten eines Stabs definiert und der jeweiligen Richtung für den Verformungsnachweis zugeordnet werden. Zusätzlich kann für jede Richtung und jedes Segment eine Vorkrümmung definiert werden.

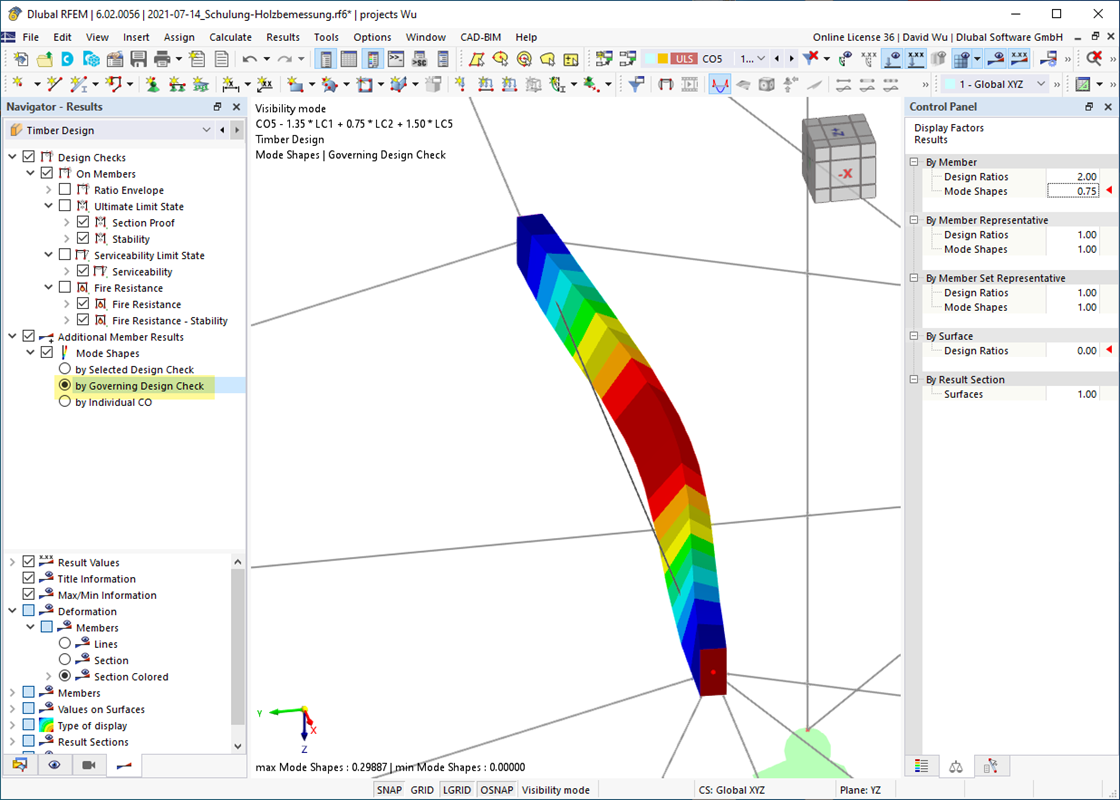

  • Grafische Darstellung der Eigenform für Biegedrillknicknachweise

    Das Add-On Holzbemessung bietet eine grafische Darstellung der Eigenform für die Biegedrillknickanalyse. Nachdem Sie mit dem Eigenwertlöser den Verzweigungslastfaktor im Stabilitätsnachweis ermittelt haben, können Sie die maßgebende Eigenform des zu bemessenden Objekts visualisieren. Der Eigenwertlöser steht für die Biegedrillknickanalyse zur Verfügung, abhängig von der verwendeten Bemessungsnorm.

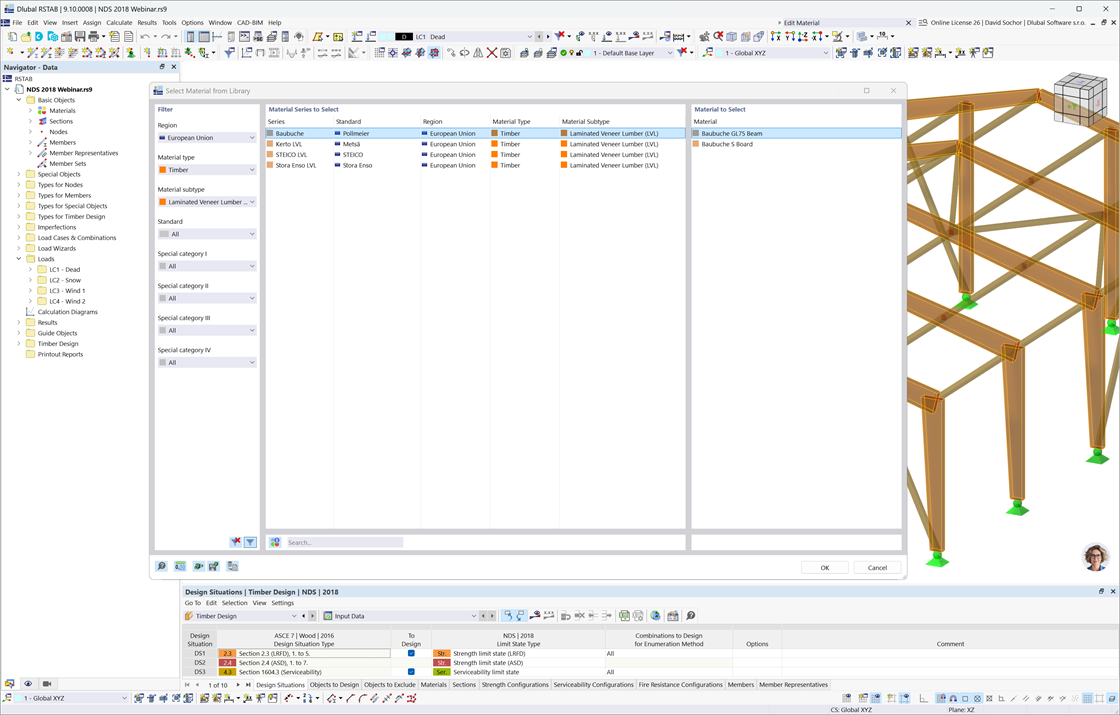

  • Bemessung von Stäben aus Furnierschichtholz (FSH) gemäß EN 1995-1-1

    Mit diesem Add-On können Sie Stäbe mit dem Materialtyp „Furnierschichtholz“ bemessen. Zu den verfügbaren Herstellern gehören Pollmeier (Baubuche), Metsä (Kerto LVL), STEICO und Stora Enso.

    Zum Erklärvideo

Querdruck-Verstärkungselemente für Bemessungsauflager
Dialog „Stab bearbeiten“ mit Einstellungen für Durchbiegung und Bemessungsauflager für Bauteile.
Visuelle Darstellung der maßgebenden Eigenform zur Stabilitätsanalyse in der Holzbemessung, Hervorhebung der Ergebnisse für Biegedrillknicken.
Materialbibliothek mit FSH-Optionen von Herstellern wie Pollmeier, Metsä, STEICO und Stora Enso für die Bemessung nach EN 1995-1-1.
Symbol für Kundenrezensionen

Erfahren Sie, was unsere Kunden über Dlubal-Produkte sagen!

Symbol für Kundensupport

Erleben Sie Dlubal live und vereinbaren Sie eine Online-Produktdemo!

Symbol für Download

Testen Sie die Vollversion 90 Tage lang kostenfrei

Empfohlene Features und Services

Weißes Vektorsymbol zur Darstellung eines Community-Symbols auf dunklem Hintergrund.

Dlubal Community

Werden Sie Teil einer lebhaften Community von Ingenieuren und Konstrukteuren. Stellen Sie Fragen, tauschen Sie Ideen aus, schlagen Sie Funktionen vor, und knüpfen Sie Kontakte mit anderen, die vor ähnlichen Herausforderungen wie Sie stehen.

Symbol für eine Anwendungsprogrammierschnittstelle, gestaltet mit weißen Grafiken, die sich für dunkle Hintergründe eignen.

API

Nutzen Sie die Dlubal API, um Prozesse zu automatisieren, externe Tools zu integrieren und individuelle Workflows zu erstellen, die auf Ihre spezifischen Projektanforderungen zugeschnitten sind.

Weißes Symbol einer Lernplattform auf dunklem Hintergrund, geeignet für Dlubal-Schulungsinhalte.

Lernen & Knowledge Base

Starten Sie schnell mit Schritt-für-Schritt-Videotutorials und hilfreichen Anleitungen. Finden Sie Antworten, Tipps und Lerninhalte für alle Erfahrungsstufen.

Weißes Cloud-Computing-Symbol zur Verwendung auf dunklem Hintergrund.

Cloud-Berechnungen

Führen Sie Ihre Analysen in der Cloud durch – ohne Hardwarebeschränkungen. Sparen Sie lokale Ressourcen, verarbeiten Sie komplexe Modelle und arbeiten Sie jederzeit und überall.

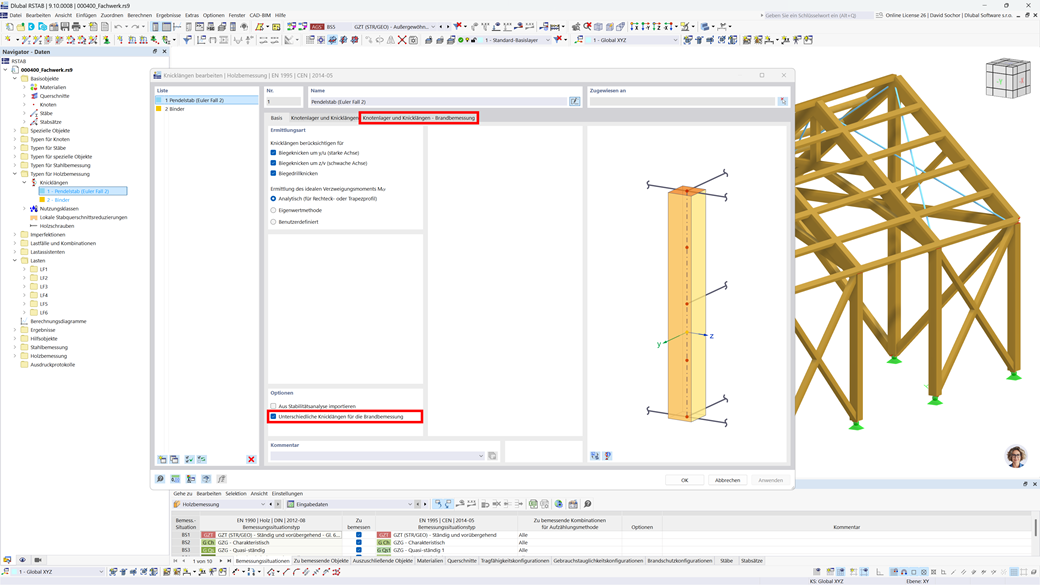

Berücksichtigung unterschiedlicher Knicklängen bei der Brandbemessung

Mit dem Add-On Holzbemessung können alternative Ersatzstablängen für den Brandfall definiert werden, um die seitlichen Halterungen einer Konstruktion für den Brandschutz zu berücksichtigen. Dadurch wird eine realistischere Auswertung der Knicklängen unter Brandbedingungen erreicht, was zu einer präziseren Bemessung der Konstruktion führt.

Weitere Informationen
Ausführungen zur Knicklängenanpassung für den Brandschutz in Holzkonstruktionen mit Schwerpunkt auf seitlichen Halterungen.

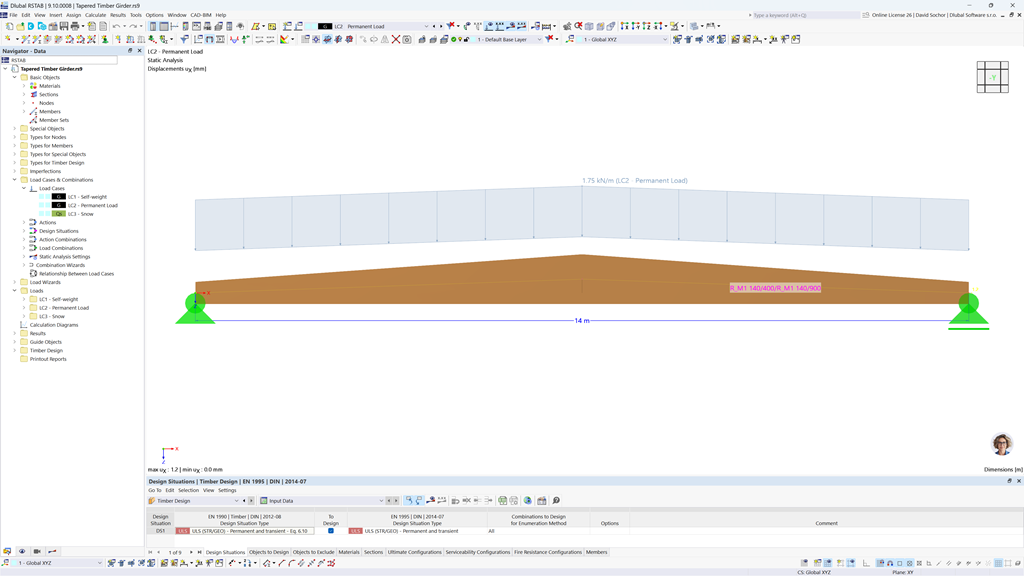

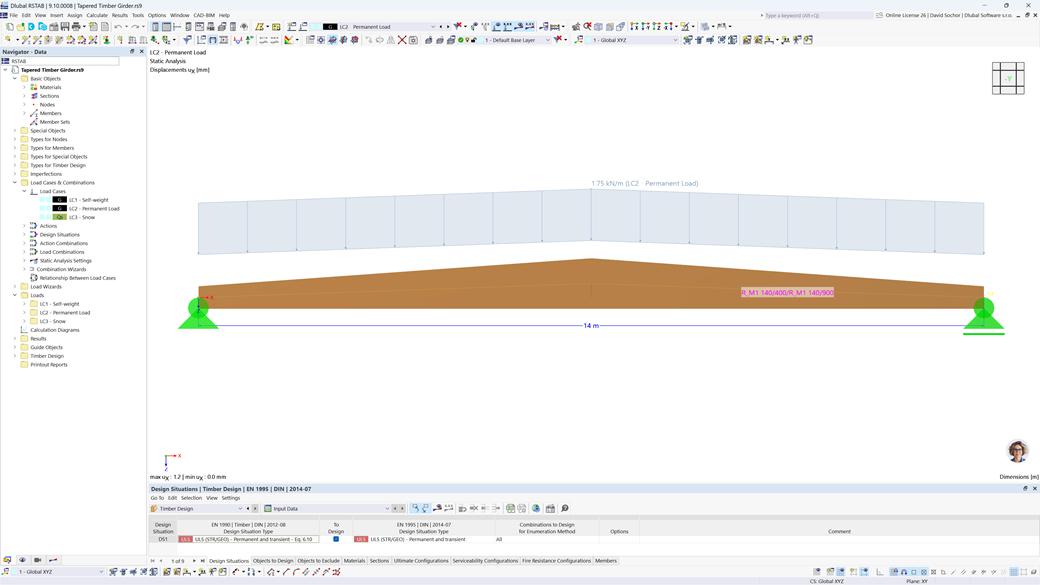

Bemessung von gevouteten und gekrümmten Stäben

Mit dem Add-On Holzbemessung können Sie Faseranschnittswinkel, Querzugspannungen und volumenabhängige Krümmungsradien für gevoutete sowie gekrümmte Stäbe berücksichtigen. Bei der Bemessung von Faseranschnitten wird die Festigkeit bei Biegezug oder Biegedruck entsprechend angepasst.

Zur Sicherstellung des Stabilitätsnachweises, auch mit dem Ersatzstabverfahren, können Sie die Höhe zur Ermittlung der Knick- und Kipplängen in einem Abstand von 0,65 x h zum eigentlichen Nachweispunkt angeben. Dies ermöglicht eine präzise und umfassende Berechnung von gekrümmten und gevouteten Stäben.

Weitere Informationen
Gevouteter Holzträger mit geometrischen Eigenschaften und Konstruktion im Ingenieurwesen.

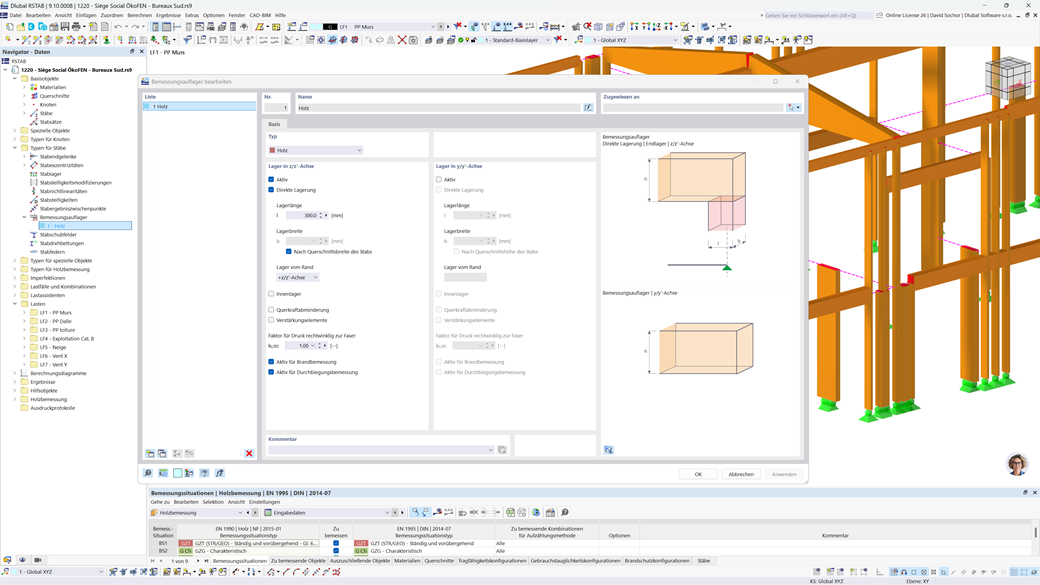

Auflagerpressungsnachweis für innere und äußere Auflager

Mit diesem Add-On können Sie den Auflagerpressungsnachweis an beliebigen Punkten für Belastungen in y- und z-Richtung des Querschnitts durchführen. Es steht Ihnen frei, zwischen inneren und äußeren Lagern zu unterscheiden.

Der Faktor kc,90 für Druck rechtwinklig zur Faser kann benutzerdefiniert eingestellt werden (z. B. 1,75 für Leimholz). Falls zulässig, wird die Auflagerlänge automatisch gemäß den Normvorgaben vergrößert, was zu einer wirtschaftlicheren Bemessung führt – ganz ohne zusätzlichen Aufwand.

Weitere Informationen
Dialog mit Druckeinstellungen des Auflagers für die Holzbemessung, einschließlich Optionen für Lastpunkte in y- und z-Richtung und Faktor-Anpassungen.

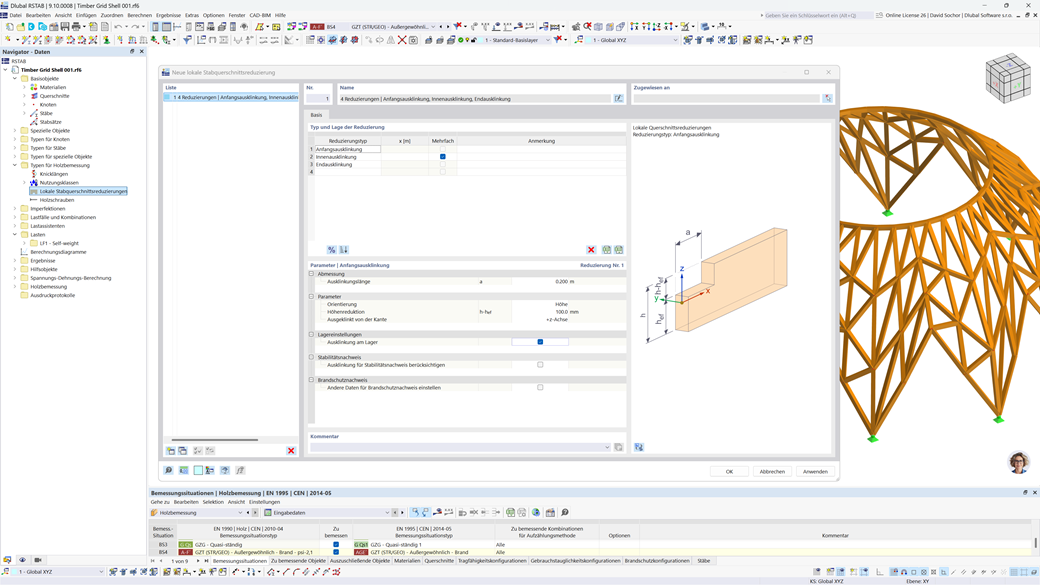

Berücksichtigung einer Ausklinkung

Mit diesem Add-On können Sie Anfangs-, Innen- oder Endausklinkungen eines Trägers mithilfe von Stabquerschnittsreduzierungen berücksichtigen. Die Reduzierung des Trägers wird in der Berechnung der Tragfähigkeit erfasst, während sie für die Steifigkeit keine Auswirkungen hat. Diese Funktion ermöglicht eine präzise Anpassung der Berechnungen an die tatsächliche Geometrie des Trägers

Weitere Informationen
Dialog zur Definition von Querschnittsreduzierungen bei der Bemessung von Holzträgern zur effektiven Verwaltung von Ausklinkungen.

Welche weiteren Funktionen erwarten Sie?

Das Add-On Holzbemessung wird ständig weiterentwickelt und um neue Funktionen erweitert. Entdecken Sie, was es Ihnen noch alles bieten kann, und heben Sie Ihre Projekte auf ein neues Niveau!

Ergebnisse, die die Brandschutzbemessung von Holzkonstruktionen gemäß den EN 1995-Normen zeigen, was für die Bausicherheit von entscheidender Bedeutung ist.

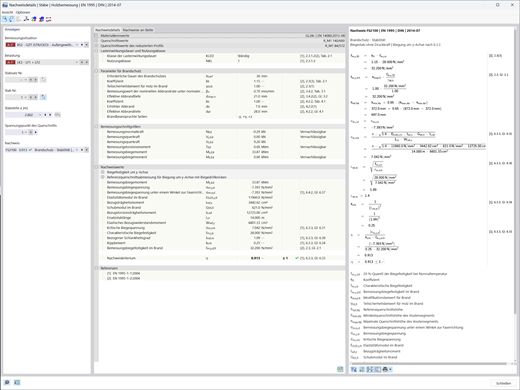

Brandschutzbemessung

Das Add-on ermöglicht die flexible Definition der Abbranddauer und berücksichtigt unterschiedliche Knicklängen bei der Brandbemessung. Es bietet die optionale Berechnung mit oder ohne Adhäsion der Schicht bei Brettsperrholz und ermöglicht einen Nachweis des Drucks rechtwinklig zur Faserrichtung. Die Ergebnisse werden grafisch ausgegeben und in das Ausdruckprotokoll integriert.

Holzbemessung mit Federparameter und Exzentrizitätsdefinition mit Gabellagerungen.

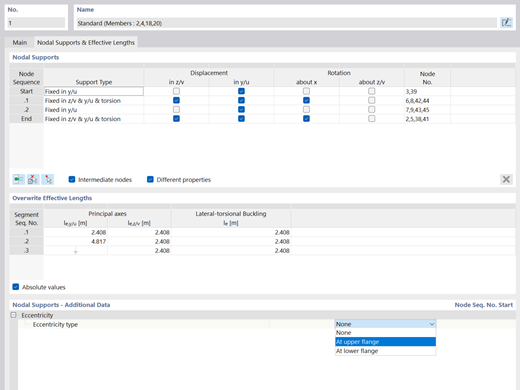

Berücksichtigung der Lage der Kippaussteifungen

Das Add-on "Holzbemessung" für RSTAB 9 ermöglicht eine präzise Berücksichtigung der Lage der Kippaussteifungen in Holztragwerken. Bei Unterwind werden die oberseitig angeordneten Kippaussteifungen nicht zur Verkürzung der Knick- und Kipplängen angesetzt, was eine genaue Berechnung der Stabilität des Tragwerks sicherstellt.

Torsionsbemessung in Holzstrukturen unter Verwendung der Norm ANSI/AWC NDS zur Bewertung der Schubspannungen.

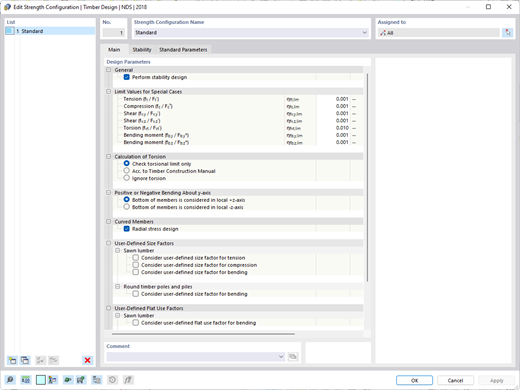

Torsionsbemessung nach US-Norm ANSI/AWC NDS

Das Add-on ermöglicht die Torsionsbemessung nach der US-Norm ANSI/AWC NDS. Bei Torsion können Sie entscheiden, ob der Nachweis geführt wird, weitere Nachweise zugelassen werden, wenn die Schubspannung den Grenzwert nicht überschreitet, oder ob die Torsion gemäß dem Timber Construction Manual, Abschnitt 4.6, nachgewiesen wird bzw. ignoriert wird.

Entdecken Sie alle Funktionen des Add-Ons Holzbemessung

Das Add-On Holzbemessung verfügt über zahlreiche hilfreiche Features, die Sie bei der statischen und dynamischen Berechnung unterstützen.
