Projektowanie konstrukcji drewnianych dla RSTAB 9 | Funkcje

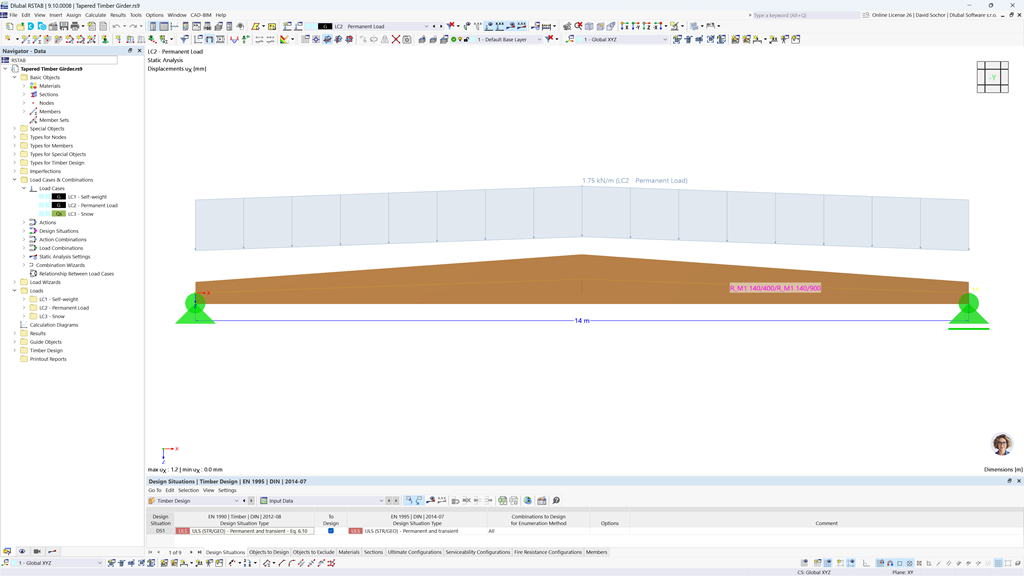

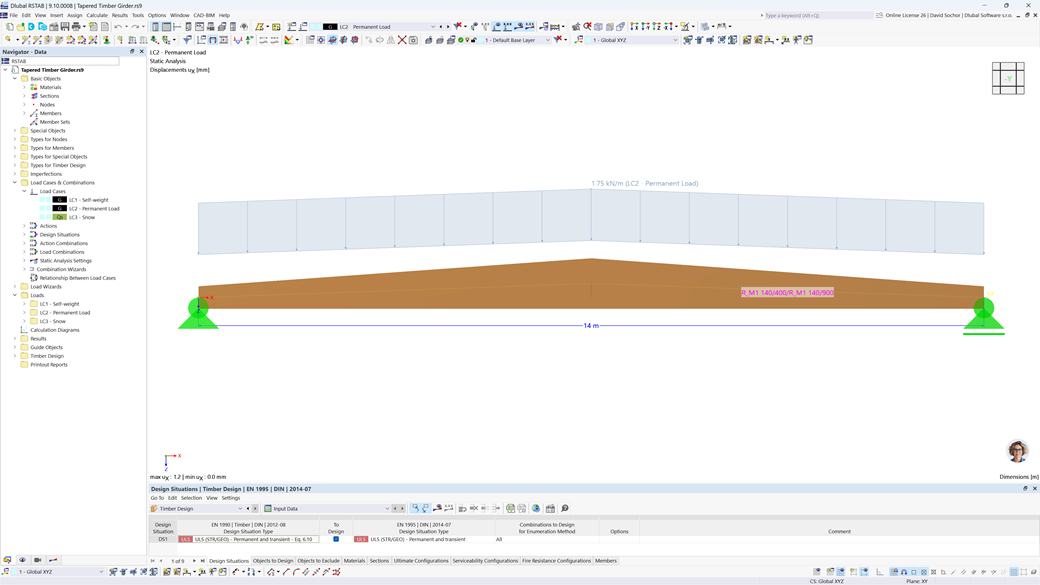

Masz wiele możliwości w projektowaniu konstrukcji drewnianych. Dla prętów o zmiennym przekroju i zakrzywionych, możliwe jest uwzględnienie kątów nacięcia względem włókien, naprężeń rozciągających poprzecznych oraz zależnych od objętości promieni krzywizny. Aby obliczyć pole przekroju włókien, wytrzymałość na rozciąganie lub zginanie jest odpowiednio dostosowywana. Aby umożliwić również przeprowadzenie analizy stateczności metodą prętów zastępczych, wysokość do wyznaczenia długości efektywnej i długości wyboczeniowej została ustawiona jako odległość 0,65 × h od rzeczywistego punktu obliczeniowego.

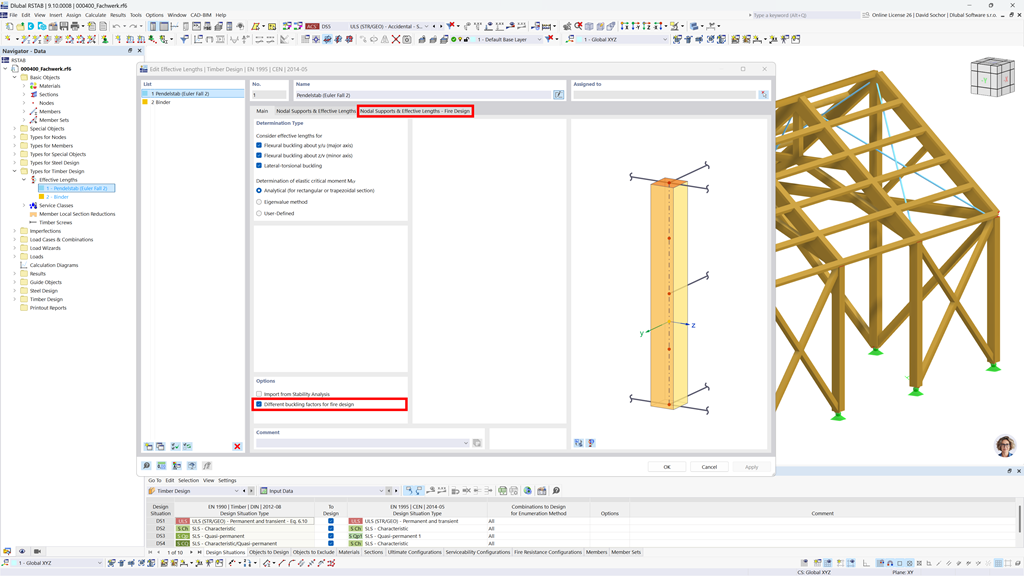

Dla podpór bocznych konstrukcji często nie są przeprowadzane obliczenia odporności ogniowej. Chcesz rozwiązać ten problem w swoim projekcie? Aby uwzględnić ten fakt w obliczeniach, można zdefiniować inne długości prętów zastępczych dla sytuacji pożarowej.

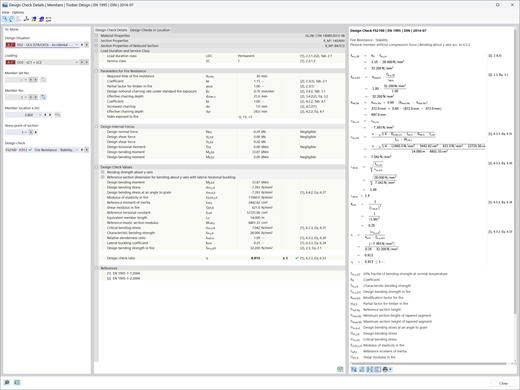

Dzięki oprogramowaniu Dlubal wszystko jest łatwiejsze. Przeprowadzone obliczenia normy projektowej są przedstawione w przejrzysty sposób. Dla każdego warunku projektowego określane jest kryterium obliczeniowe. Ponadto program dostarcza szczegółowe informacje na temat obliczeń, w tym wartości początkowe, wyniki pośrednie i wyniki końcowe. Proces obliczeń wraz z zastosowanymi wzorami, standardowymi źródłami i wynikami szczegółowo przedstawiony jest w oknie informacyjnym w szczegółach obliczeń.

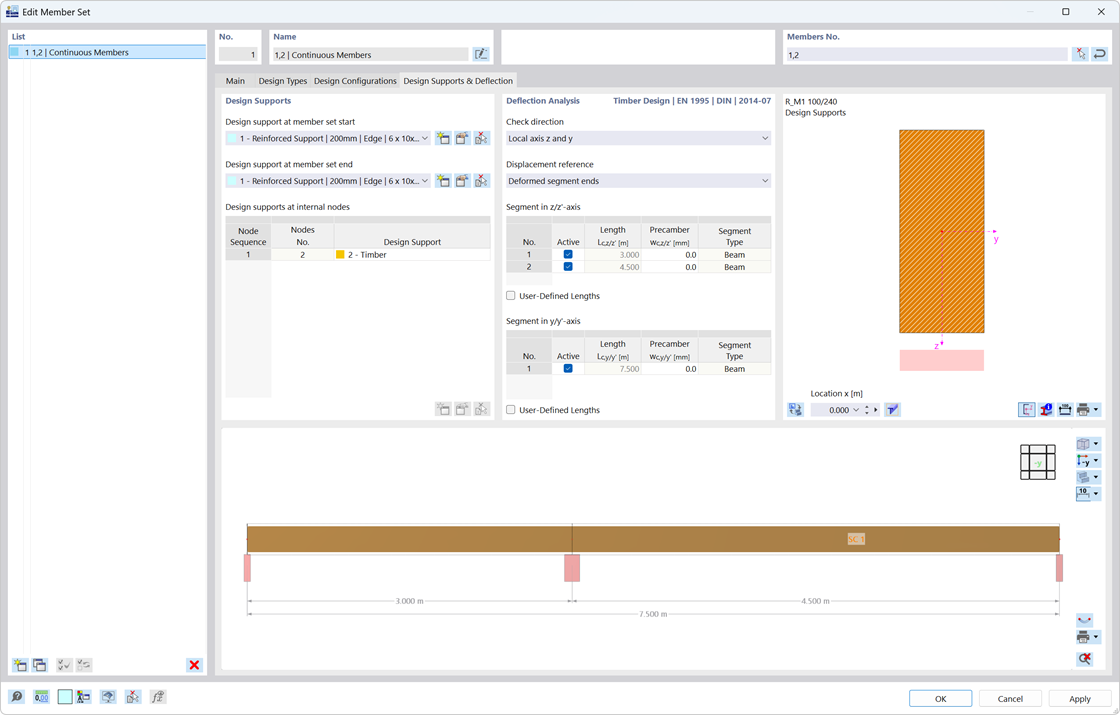

Masz pytania dotyczące programu? W zależności od kierunku można indywidualnie zdefiniować długości odniesienia, które zostaną uwzględnione podczas obliczeń wartości granicznej ugięcia oraz które segmenty mają zostać sprawdzone. W tym celu należy zdefiniować podpory obliczeniowe w węzłach pośrednich pręta i przydzielić je do odpowiedniego kierunku na potrzeby analizy odkształceń. W segmentach wynikowych można również zdefiniować wygięcie wstępne dla każdego kierunku i segmentu.

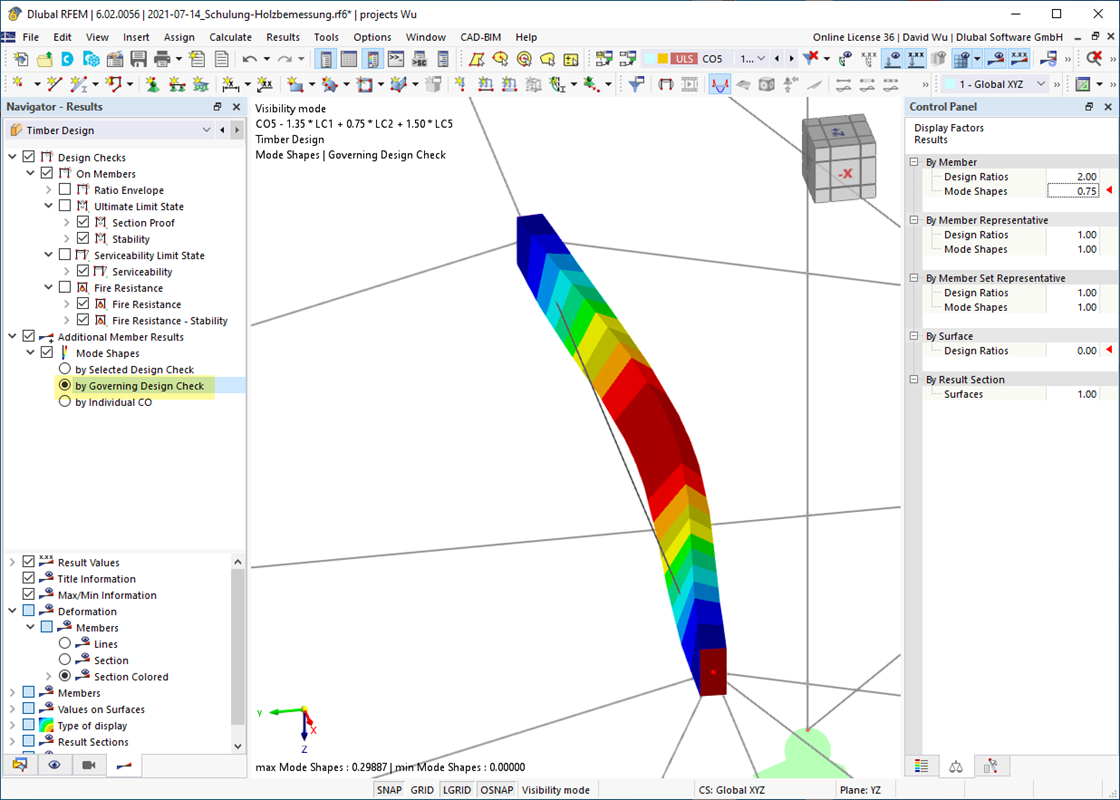

Czy do określenia współczynnika obciążenia krytycznego w ramach analizy stateczności użyto solwera wartości własnych rozszerzenia? W takim przypadku można wyświetlić decydujący kształt drgań własnych projektowanego obiektu. W tym miejscu dostępny jest solwer wartości własnych do analizy zwichrzenia, w zależności od zastosowanej normy obliczeniowej.

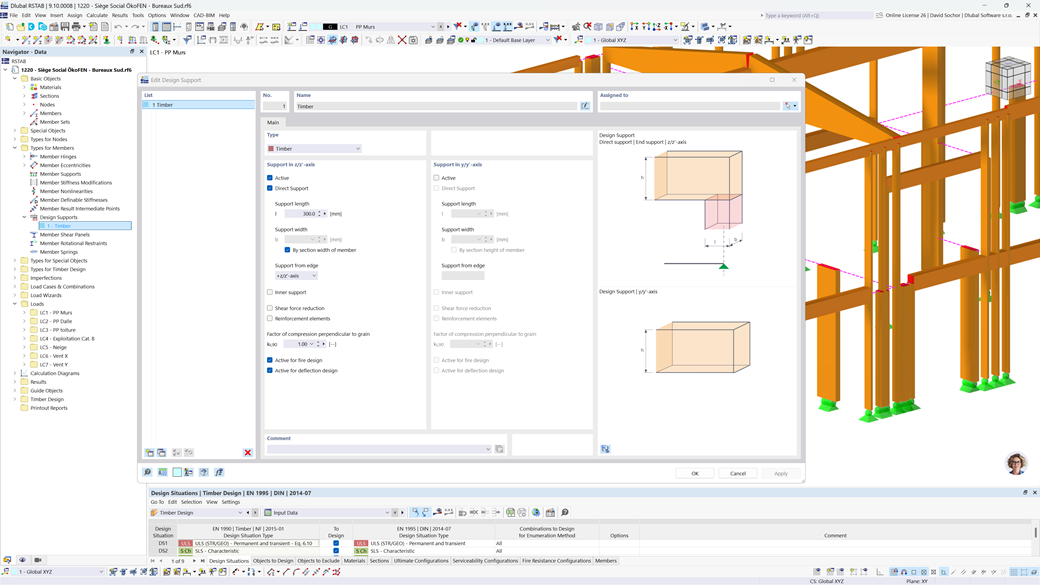

Dla podpór obliczeniowych można uwzględnić redukcję siły tnącej. Umożliwia to przeprowadzenie kontroli ścinania z decydującą siłą tnącą w odległości wysokości belki od krawędzi podpory.
