RSTAB 9 木结构设计 | 特性

RSTAB 9 木结构设计 | 特性

在附加模块木结构设计中，您可以找到用于木材杆件设计的多种功能。我们为您精选了一些功能，并在此详细描述它们。

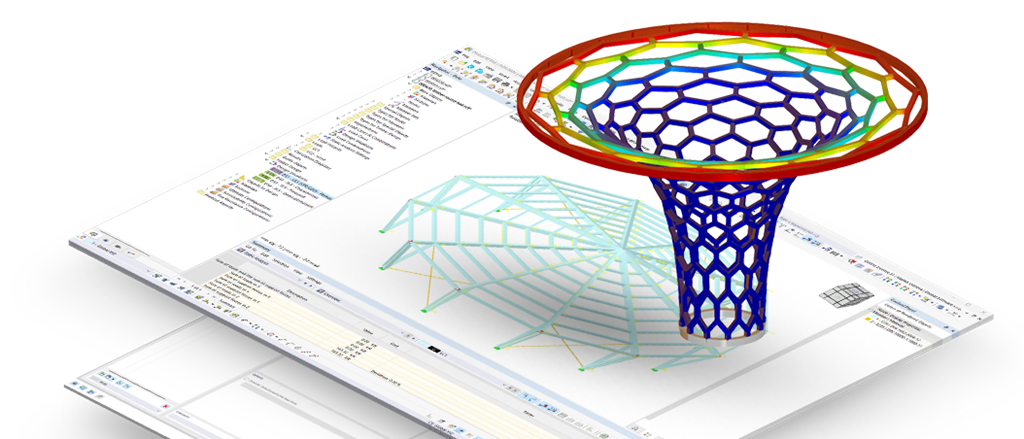

RSTAB 9 中结构分析的木结构设计功能

承载能力和稳定性

正常使用极限状态

木结构的直观设计

设计和验证木结构，包括在极限状态时梁和板结构的抗力设计和稳定性分析。

用于设计支座的横向受压加劲结构

此附加组件允许您将全螺纹螺钉定义为“垂直于木纹的压缩”设计中的横向压缩加固元件。它分析螺栓的压入和屈曲，同时检查螺钉尖端平面内的设计抗剪强度。
按方向手动调整参考长度和分段

木材设计附加组件允许根据方向手动调整参考长度和分段。您可以根据方向单独定义在挠度极限值计算中考虑的参考长度，并指定要检查的分段。可以在构件的中间节点处定义设计支座，并分配给各自的方向进行变形分析。此外，可以为每个方向和分段定义预拱度。
平面外屈曲分析模态的图形显示

木材设计附加组件提供侧向扭转屈曲分析的模态形状的图形显示。在使用特征值求解器确定稳定性分析中的临界载荷系数后，您可以可视化所设计对象的主要模态形状。根据所应用的设计标准，特征值求解器可用于侧向扭转屈曲分析。
层板胶合木 (LVL) 杆件的设计(按 EN 1995-1-1)

通过此附加功能，您可以使用“层积单板材”材料类型设计构件。可用的制造商包括Pollmeier (Baubuche)，Metsä (Kerto LVL)，STEICO和Stora Enso。

转到说明视频

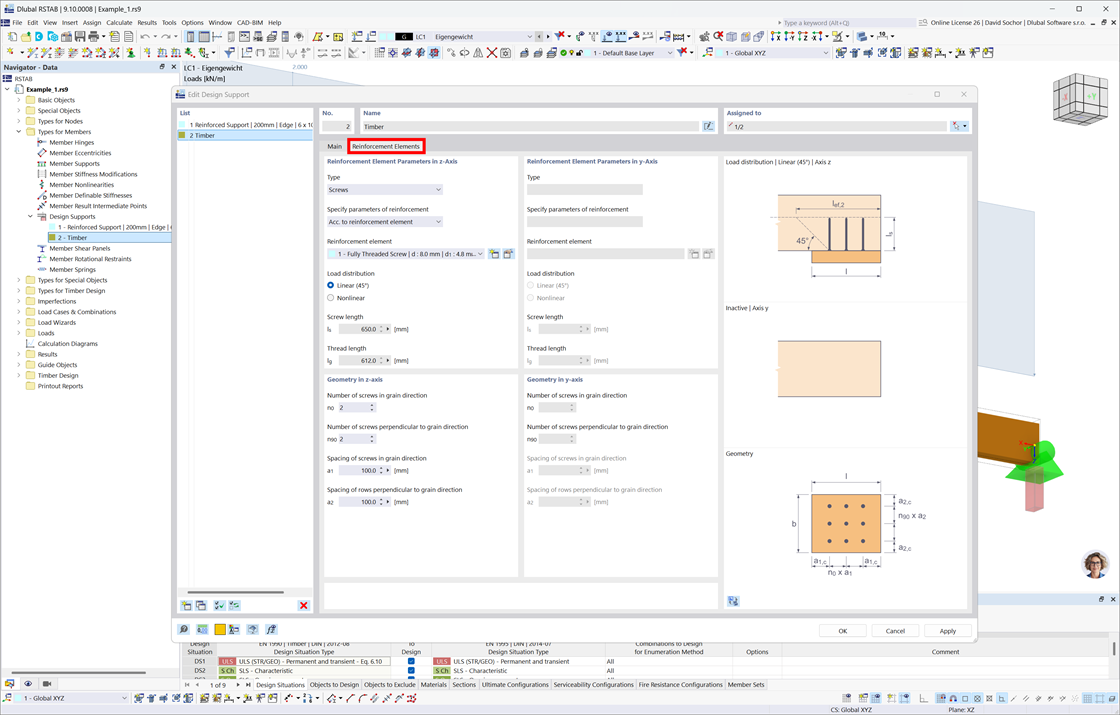

横向受压加劲单元用于设计支座

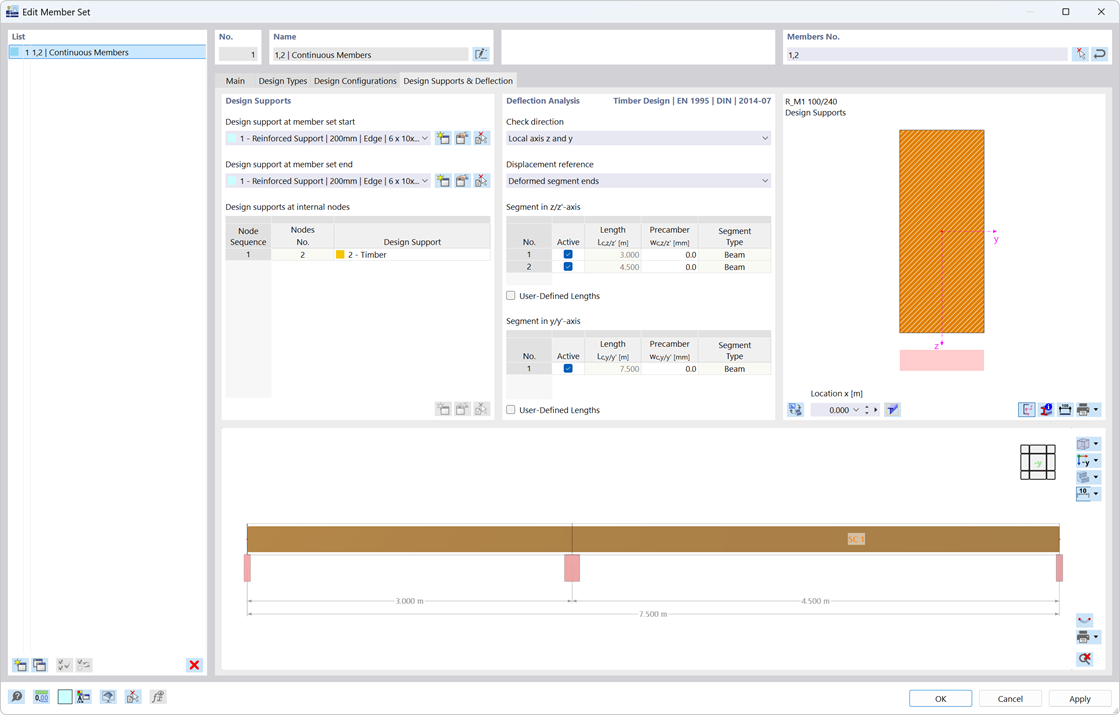

“编辑杆件”对话框，显示结构杆件的挠度和设计支座的设置。

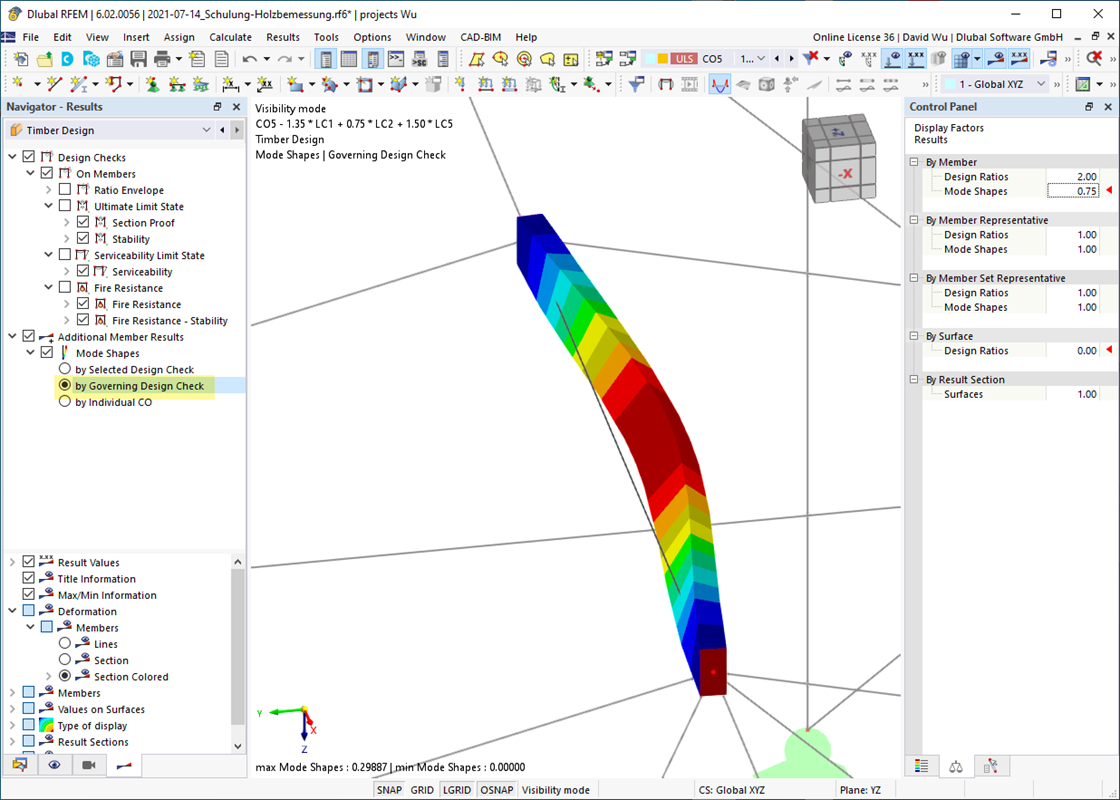

在木结构设计中，对稳定性分析的关键振型进行可视化显示，重点展示了受压弯构件的侧向屈曲结果。

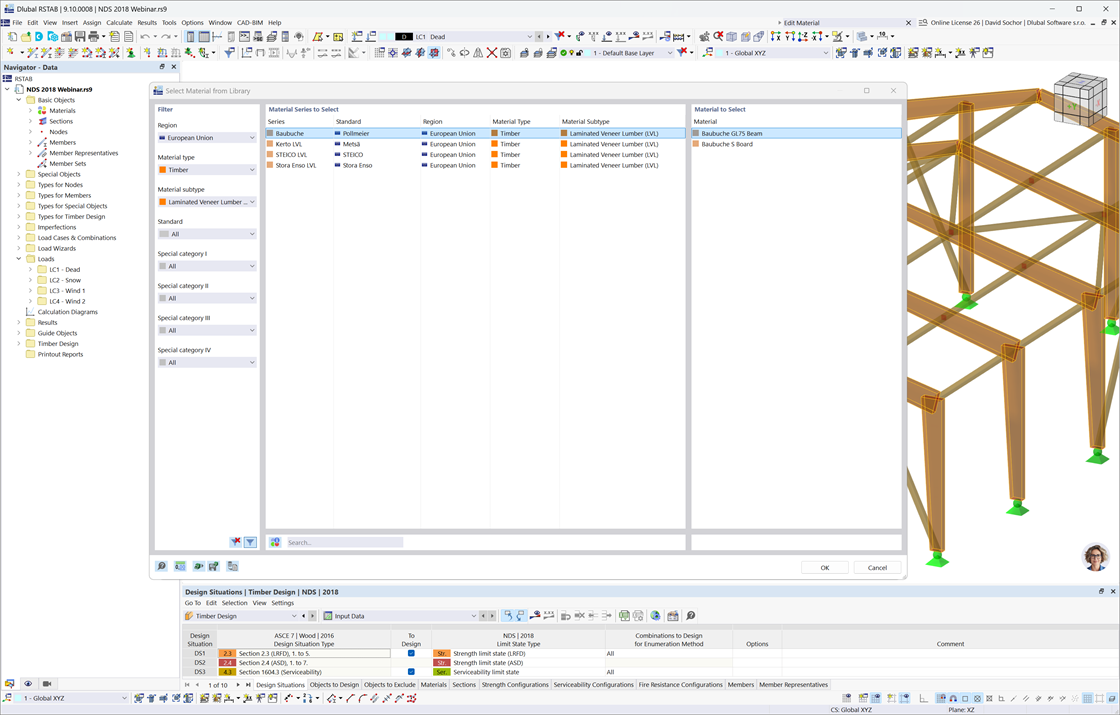

材料库中展示了符合 EN 1995-1-1 规范的层积材选项，这些材料由 Pollmeier、Metsä、STEICO 和 Stora Enso 等制造商提供。

Dlubal 社区

加入一个充满活力的工程师和设计师社区。在这里，您可以提问解惑、分享想法，以及提出功能建议，并与面对相似挑战的伙伴们建立联系。

API

使用 Dlubal API 实现自动化流程，与外部工具无缝集成，并构建定制化工作流，精准匹配你的项目需求！

学习和知识库

快速上手！从入门到精通，提供清晰的视频教程、实用指南、常见问题，以及提示和技巧等各种学习内容，满足不同水平的学习需求。

云计算

在云端运行分析 - 突破硬件限制。节省本地资源，处理复杂模型，随时随地工作。

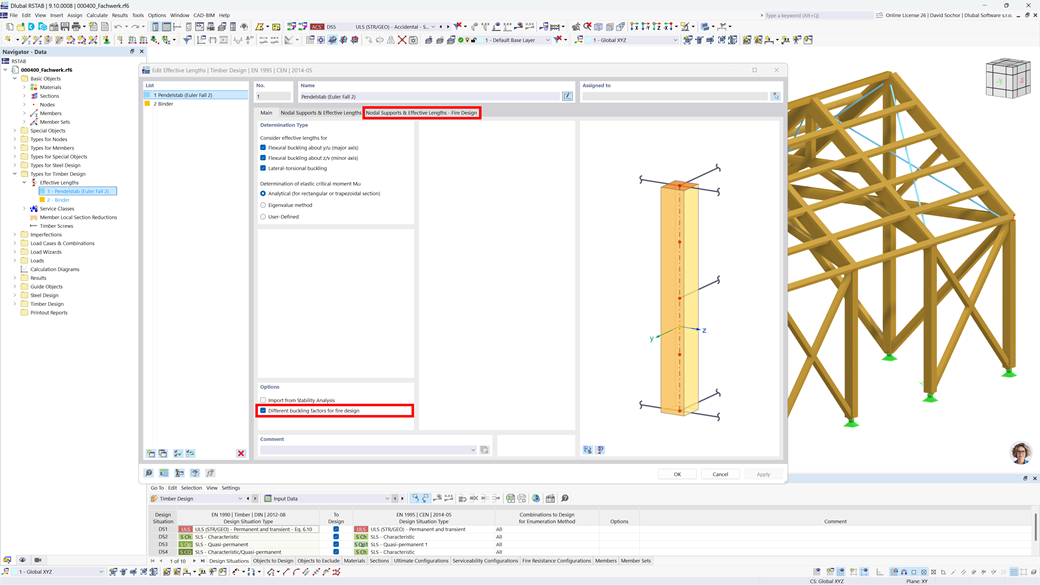

抗火设计中不同有效长度的考虑

使用木结构设计附加模块，可以在火灾情况下定义替代替换杆长度，以考虑结构的侧向支撑对防火的影响。这实现了在火灾条件下更真实的屈曲长度评估，从而导致结构的更精确设计。

了解更多

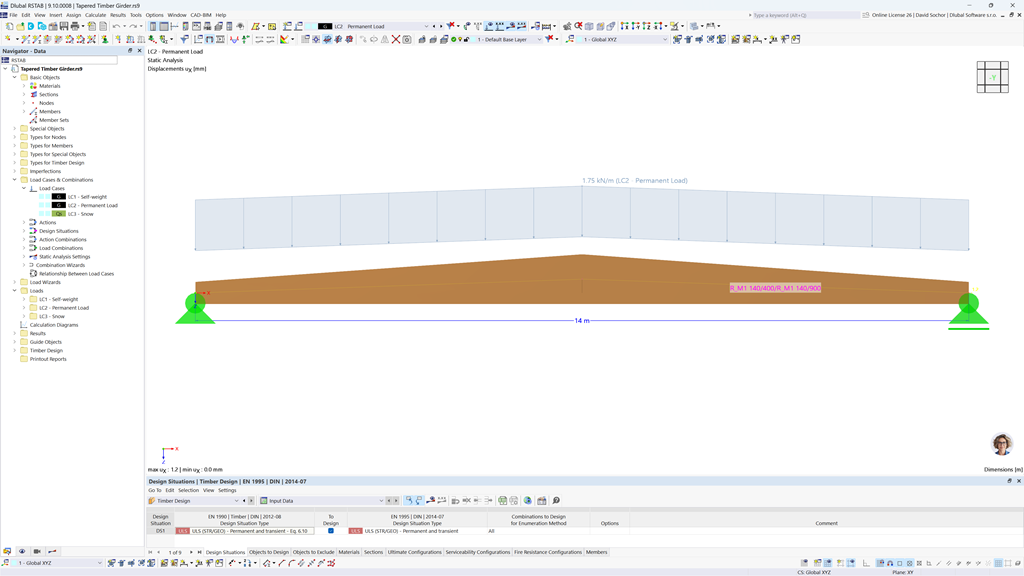

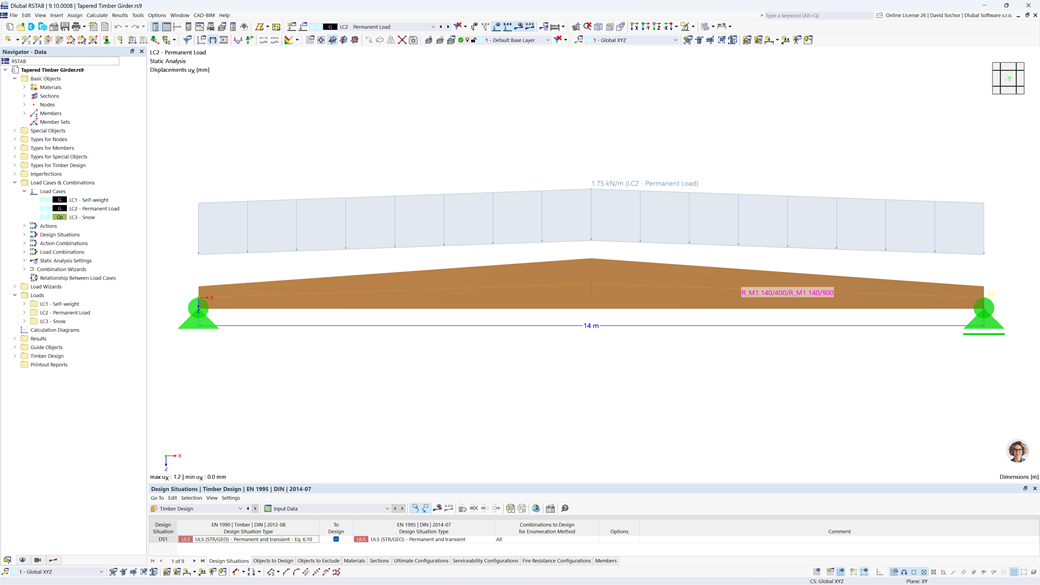

变截面和曲杆的设计

使用木材设计附加模块，您可以考虑纤维入射角、横向拉应力和体积相关的曲率半径，用于带腹板和弯曲的杆件。在纤维切割设计中，将相应地调整拉弯或压弯时的强度。

为了确保稳定性验证，即使使用替代杆件法，您可以在距离实际验证点0.65 x h的位置指定用来确定屈曲和倾覆长度的高度。这使得对弯曲和带腹板杆件的精确和全面计算成为可能。

更多信息

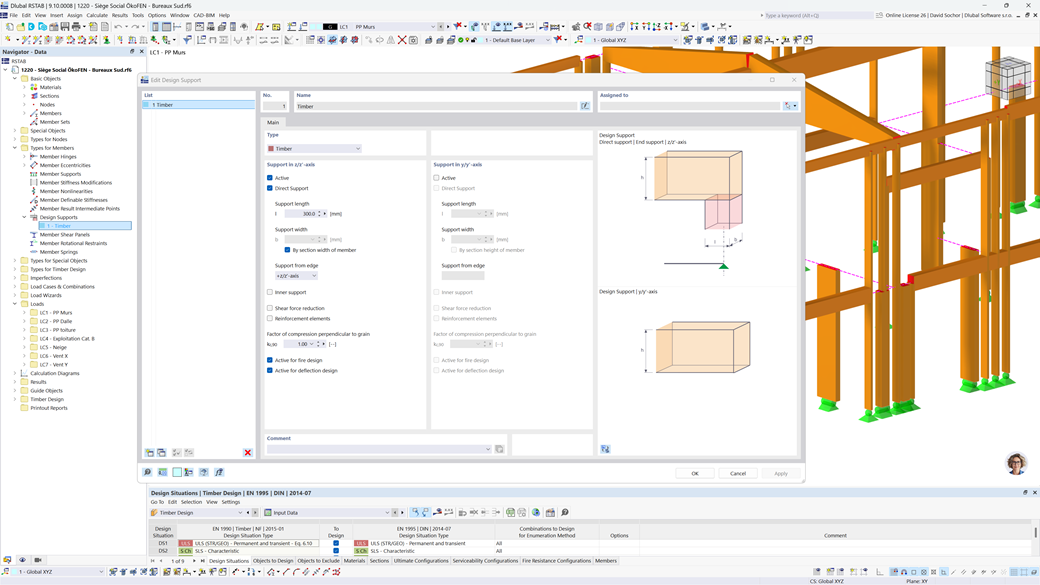

内外支座的支座载荷验算

通过此附加模块，您可以在任意点对截面在 y 和 z 方向的荷载进行支座压力验算。您可以自由选择区分内部和外部支座。

与纤维垂直的压力系数 kc,90 可以自定义设置（例如，胶合木为 1.75）。如果允许，支座长度将根据规范要求自动增大，从而实现更经济的设计，而无需额外努力。

更多信息

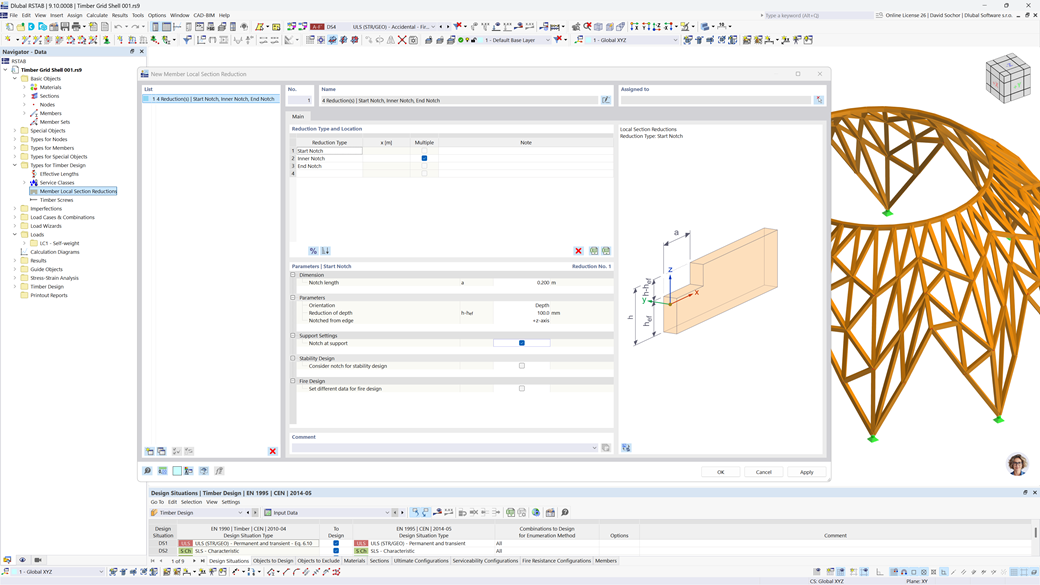

考虑缺口

使用此附加功能，您可以考虑通过杆截面减小来处理梁的起始、内部或末端切口。梁的减小将在承载能力的计算中被记录，而对刚度则没有影响。此功能允许对计算进行精确调整，以适应梁的实际几何形状。

详情

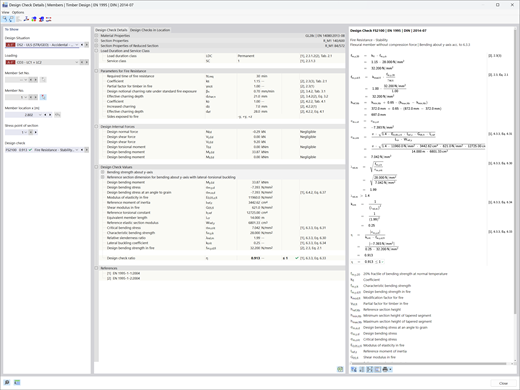

根据 EN 1995 标准的木结构耐火设计的结果，凸显建筑安全的重要性。

防火设计

此附加组件允许灵活定义氧化时间，并在防火设计中考虑不同的屈曲长度。它提供了带或不带交叉层压木材层间粘附性计算的可选选项，并允许进行垂直于纤维方向的压力验证。结果将以图形方式输出并集成到打印报告中。

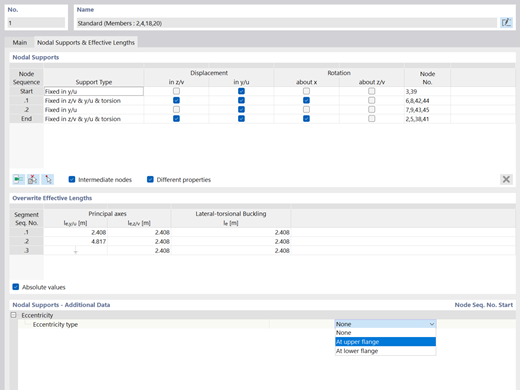

木结构设计显示具有侧向抗扭约束的弹簧参数和偏心定义。

考虑侧向支撑的位置

"RSTAB 9" 的 "Holzbemessung" 附加组件可以精确考虑木结构中侧向支撑的位置。在迎风状态下，上方布置的侧向支撑不用于缩短屈曲和翻转长度，从而确保了结构稳定性的准确计算。

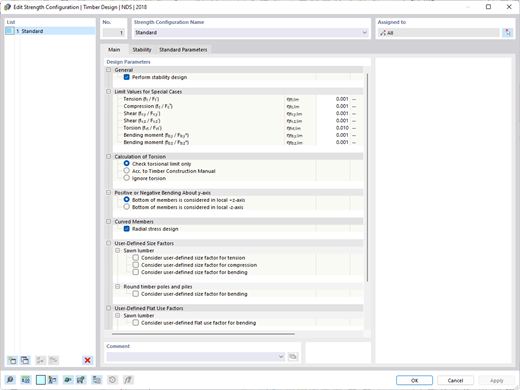

利用 ANSI/AWC NDS 规范进行木结构扭转设计和剪应力评估。

根据美国规范 ANSI/AWC NDS 的抗扭设计

该附加模块允许根据美国标准ANSI/AWC NDS进行扭转设计。在进行扭转设计时，可以决定是否进行验算，当剪应力不超过极限值时是否允许进一步的验算，或者是否根据《木材结构手册》第4.6节对扭转进行验算或忽略。

探索木结构设计模块的全部功能

木材设计附加功能具有众多有用的特点，可以支持您的静态和动态计算。
