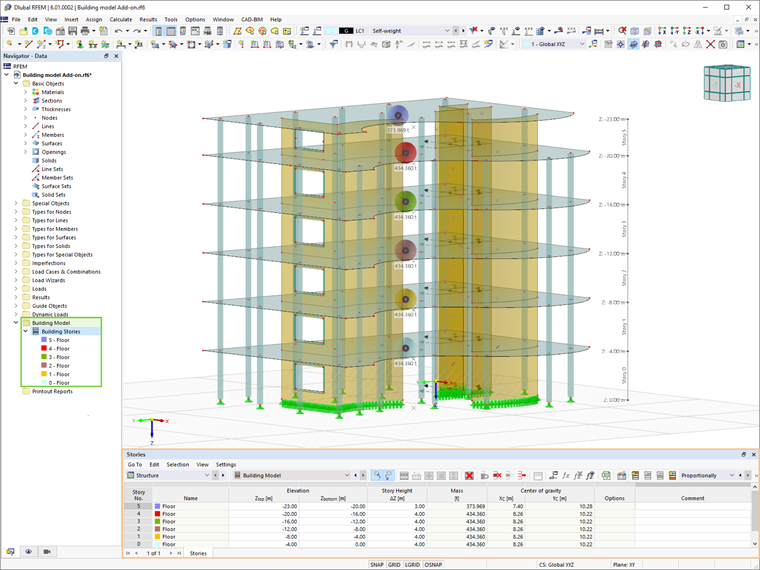

Аддон Модель здания позволяет задавать и изменять здание, работая с этажами. Этажи могут быть скорректированы различными способами. Информация об этажах и об общей модели (центр тяжести) изображается в виде таблиц и графиков.
В данном руководстве описан процесс работы в аддоне Модель здания для RFEM 6.
Модель здания рассчитывается в два этапа:
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.

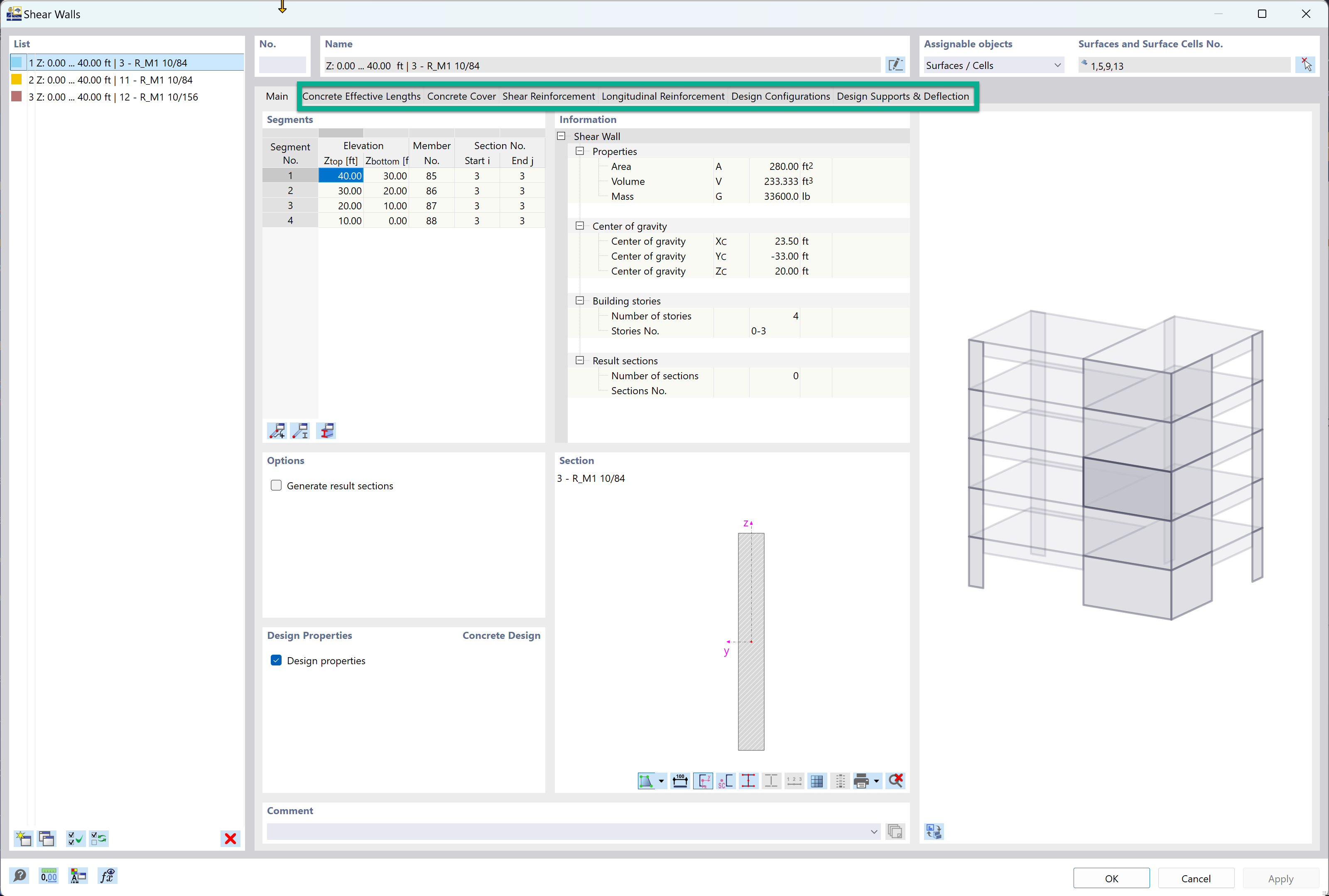

Диафрагмы жёсткости и балки-стенки доступны в аддонах для расчёта как независимые объекты. Таким образом, можно быстрее фильтровать объекты в результатах, а также лучше документировать в протоколе результатов.
С генератором этажей здания в {%://https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/specialnye-reshenija/model-zdanija -model-building]] У вас есть возможность автоматически создавать этажи здания в зависимости от топологии модели.
Для анализа спектра реакций моделей зданий можно изобразить коэффициенты чувствительности для горизонтальных направлений по этажам.
Эти ключевые цифры позволяют интерпретировать чувствительность к действию потери устойчивости.
