Моделирование перекрытия

В этой главе на простом примере будут объяснены варианты моделирования этажей и их влияние на жесткость.

Строительство

• два этажа h = 3 м каждый
• Длина: 6 м
• Ширина: 6 м
• две стены длиной l = 1 м из CLT и d = 12 см; общая ориентация Y
• две стены l = 1 м каждая из бетона C20/25 толщиной d = 12 см; общая ориентация X
• Перекрытие - этаж: Бетон C20/25 с d = 16 см
• Перекрытие 2-й этаж: CLT с d = 16 см
• Соединение плиты со стеной: Шарнир
• Линейные опоры: заделка в вертикальном направлении, местная
• по одной узловой опоре на каждую стену, всего в X и Y
• ЗГ1: 2 кН/м² на плиту вдоль Z, без учета автоматического собственного веса
• ЗГ2: 2 кН/м в направлении Y для граничной линии на каждом этаже

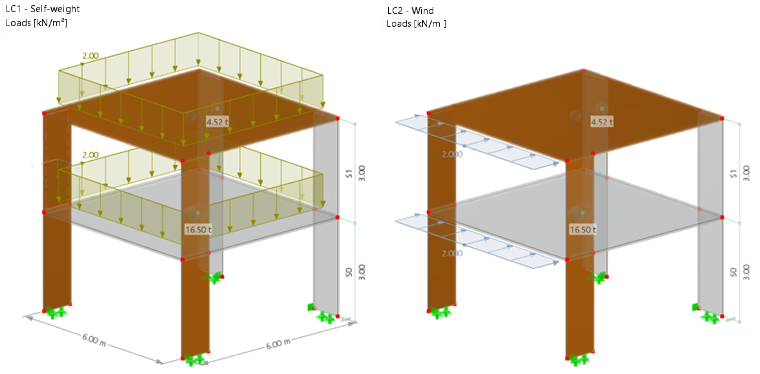

Модель

Здание здания также доступно для скачивания в следующих главах.
