В этой главе описывается, как создавать этажи и управлять ими.

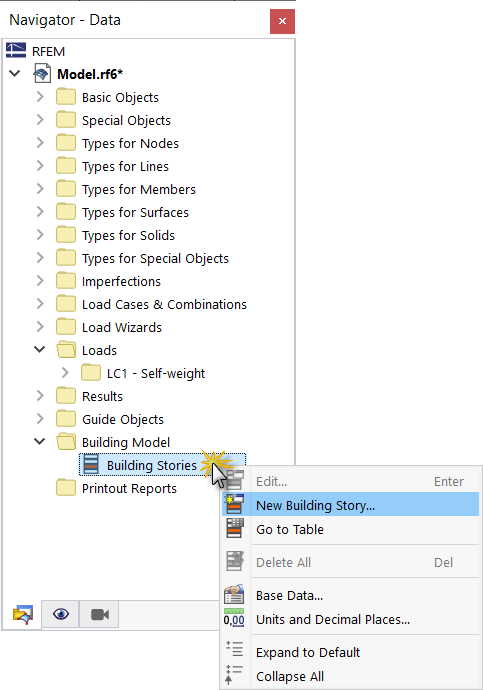

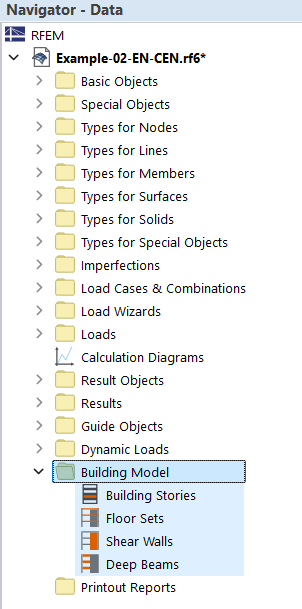

Если в основных данных модели активирована дополнительная модель здания , вы можете создать новый этаж здания в навигаторе - Данные в категории ' Модель здания '. Щелкните правой кнопкой мыши запись Этажи зданий , чтобы открыть контекстное меню.
Откроется диалоговое окно ' Этажи здания ', в котором вы можете определить отдельные этажи.
Размеры этажа
Вы можете ввести высоту этажа вручную или определить ее графически в модели с помощью кнопки .
Общие параметры
Для каждого этажа возможны дополнительные спецификации, которые вы также можете переопределить или изменить в этом диалоговом окне. Отдельные параметры описаны в главе Глобальные параметры .
Информация | Аналитический и сетевой
В этом разделе вы найдете конкретную информацию о этаже, выбранном в 'списке' слева. В левом столбце значений указана аналитическая информация по этажу, в правом столбце - информация, рассчитанная на основе сетки КЭ.
Графика
В правой диалоговой области вы можете отобразить статический эскиз высоты этажа и динамическое изображение текущего этажа в 3D. Используйте кнопку для переключения между двумя вариантами отображения. В 3D-виде в RFEM доступны обычные параметры управления графикой.
