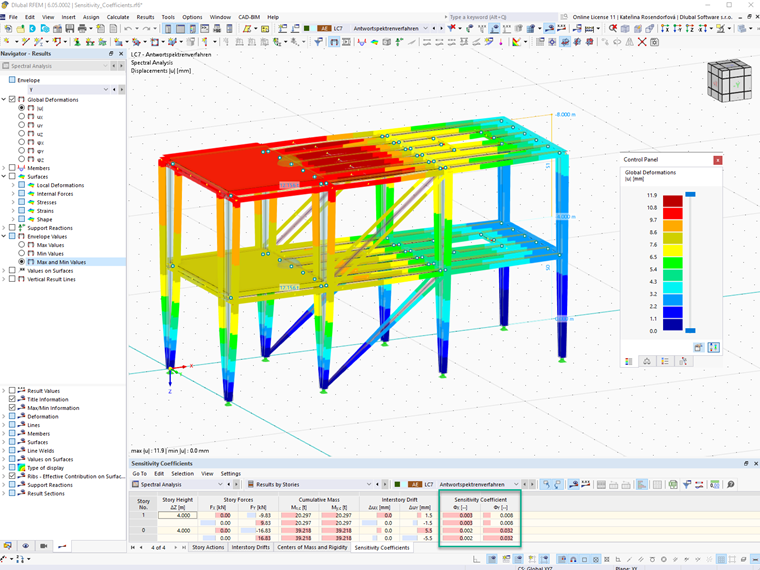

Аддон Модель здания - это полезный инструмент не только для статического, но и для динамического расчёта. Поэтому таблицы результатов, описанные в разделе Результаты по этажам, можно также интегрировать в категорию динамического расчета "Спектральный анализ" как только будут доступны результаты.
Сами таблицы такие же, как и для статического расчета. Значения результатов подготовлены специально для динамического расчета.

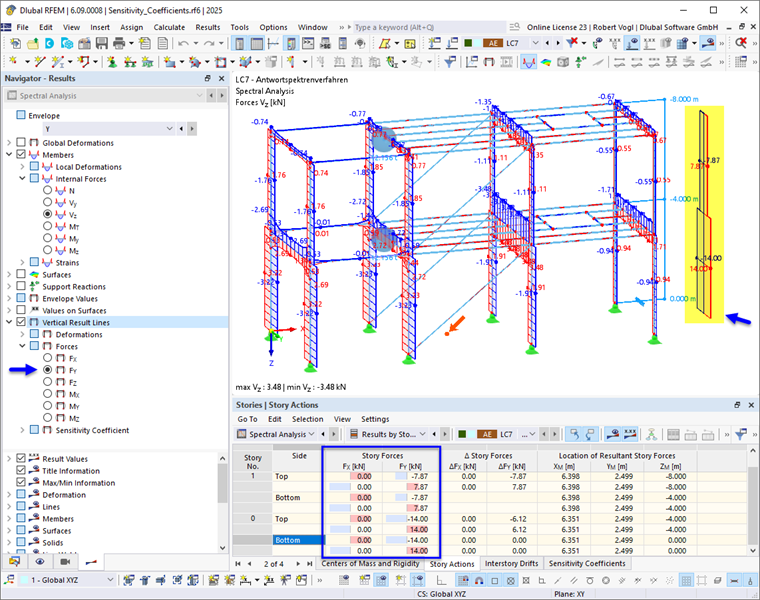

Силы поперечного сдвига можно оценить как графически, так и в таблице: В навигаторе - «Результаты» установите флажок «Вертикальные результирующие линии» и расширьте опции для сил.
Силы FX и FY представляют собой горизонтальные сдвигающие нагрузки в результате интегрирования внутренних сил. Общий сейсмический сдвиг отображается в самой нижней точке результирующей линии.
