Das дополнение автоматически распознает, если стена этажа является непрерывной от самой верхней до самой нижней точки этажа. В этом случае создается горизонтальное Результирующее сечение с названием 'Стеновая панель'. Для несплошных стен создаются вертикальные сечения. Они получают название 'Стеновая балка'. Для всех созданных сечений выводятся результаты.

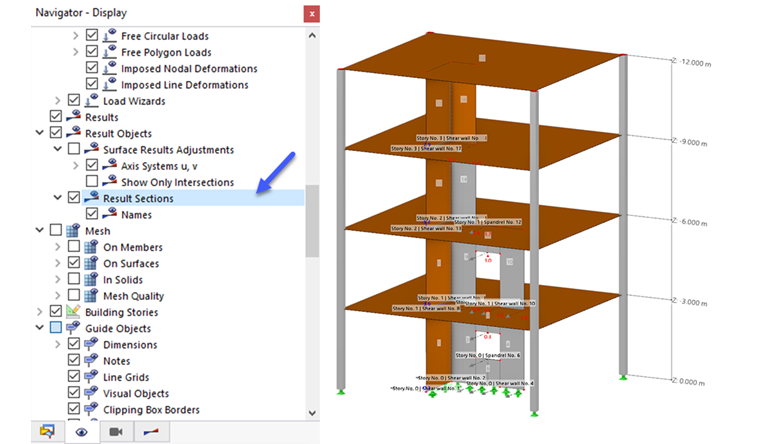

Концепция результирующих сечений описана в главе Результирующие сечения руководства пользователя RFEM. Как обычно, вы можете включать и выключать результирующие сечения в 'Навигаторе - Отображение'. Возможности оценки результирующих сечений для отдельных этажей зданий согласованы со свойствами дополнения.
На следующем рисунке показаны диаграммы результатов внутренних сил на поверхности nx, ny и nxy, которые имеются на стеновой панели 13 примера Модель здания с результирующими сечениями на третьем этаже. Однако в навигаторе окна 'Диаграммы результатов' вы также можете выбрать другие типы результатов для отображения.

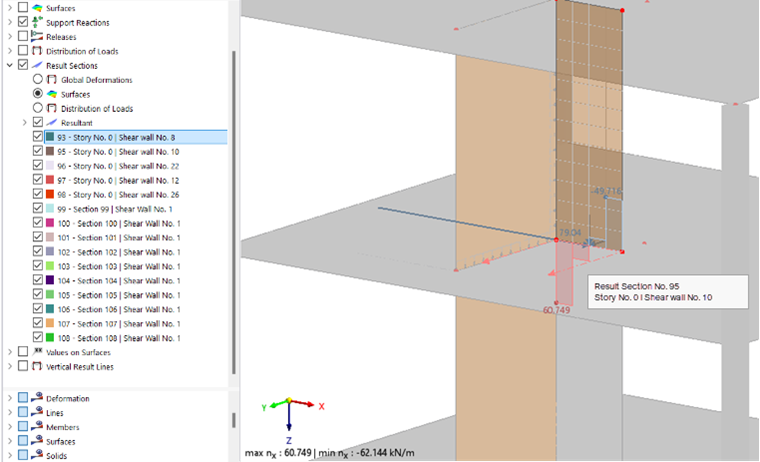

Диаграммы и значения результирующего сечения также можно отобразить на модели. На следующем рисунке снова показана стеновая панель 13 с нормальной силой в ny. Переключаясь между категориями 'Глобальные деформации', 'Поверхности' и 'Распределение нагрузки', вы можете переключаться между различными результатами. В категории 'Поверхности', выбранной для рисунка, тип результата определяет, будет ли отображаться внутренняя сила или напряжение.
Пример Здание представляет другие результаты, возможные для результирующих сечений. Это здание состоит из четырех этажей с размерами в плане 8 м x 8 м. Высота каждого этажа составляет 3 м. Здание имеет симметричную конструкцию. Отдельные стеновые панели ядра жесткости расположены точно в центре здания. Они не связаны друг с другом. Стеновые панели закреплены от смещений на первом этаже.
Материалы и размеры элементов конструкции следующие:
- Перекрытия из железобетона C20/25, d = 20 см
- Колонны из железобетона C20/25, 24/24 см
- Ядро жесткости из перекрестно-клееной древесины с пятью слоями C24, d = 20 см, длина 1 м
Стена из перекрестно-клееной древесины соединена с перекрытиями через линейные шарниры с освобождением вращения (φx = 0). В четырех внешних угловых узлах здания расположены железобетонные колонны в виде шарнирных стоек с концевыми моментными шарнирами. В данной модели не заданы жесткости дисков перекрытий типа 'Жёсткое соединение'.
Здание рассчитывается для двух случаев нагрузки. В случае нагрузки 1 на каждом этаже прикладывается нагрузка на поверхность 1 кН/м2. В случае нагрузки 2 в глобальном направлении X на два внешних узла каждого этажа прикладывается узловая нагрузка 5 кН, 10 кН, 20 кН и 40 кН – увеличиваясь от первого этажа к верхнему этажу.
Размер сетки КЭ выбран 14 см, чтобы минимизировать искажения и при этом быстро получить расчетные массы и перемещения.
Центр тяжести находится точно по центру, координаты по X и Y равны 4 м. Для целенаправленной оценки деформаций на каждом этаже задан дополнительный узел в этом месте.
В 'Навигаторе - Результаты' имеется возможность выбора между тремя основными типами результатов (см. рисунок Результирующее сечение на модели):
- Глобальные деформации
- Поверхности
- Распределение нагрузки
Глобальные деформации можно выбрать, как обычно, в Навигатор - Результаты в самой верхней категории.

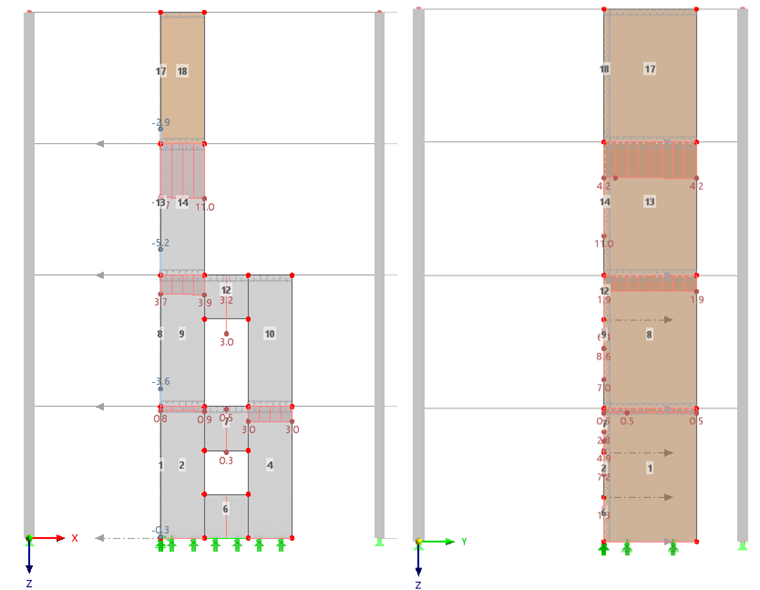

В данном здании представляет интерес смещение отдельных этажей в случае нагрузки 2. На следующем рисунке показаны деформации в направлениях Y и X.

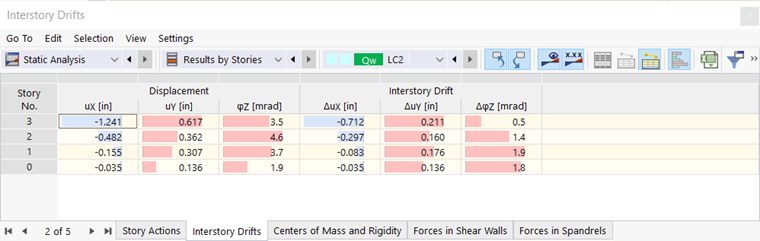

Деформации этажа также можно оценить в таблице 'Смещения этажа', доступной в категории 'Статический расчёт' и подкатегории 'Результаты по этажам'.
