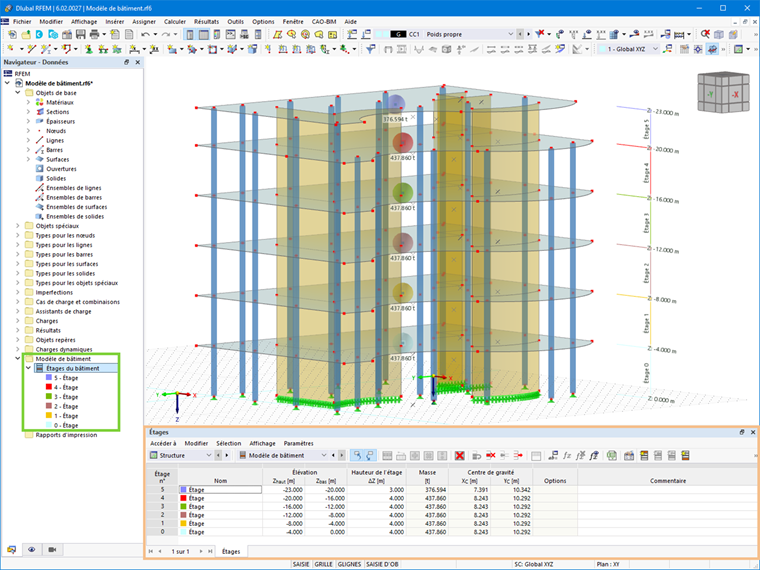

Le module complémentaire Modèle de bâtiment vous permet de définir et de manipuler un bâtiment à l'aide d'étages. Les étages peuvent être ajustés de plusieurs manières. Des informations liées aux étages et au modèle global (centre de gravité) sont affichées graphiquement et sous forme de tableaux.
Ce manuel décrit le module complémentaire Modèle de bâtiment pour le programme RFEM 6.
Webinaire
Webinaire
Foire aux questions (FAQ)
Le modèle de bâtiment est calculé en deux phases :
Les résultats des poteaux et des voiles du calcul 3D et les résultats des dalles du calcul 2D sont combinés dans un seul modèle après le calcul. Il n'est donc pas nécessaire de basculer entre le modèle 3D et les différents modèles 2D des planchers. L'utilisateur ne travaille qu'avec un seul modèle, gagne un temps précieux et évite les erreurs éventuelles lors de l'échange manuel de données entre le modèle 3D et les différents modèles 2D des planchers.
Les surfaces verticales du modèle peuvent être divisées en voiles de cisaillement et en poutres-voiles. Le logiciel génère automatiquement des barres de résultat internes à partir de ces objets de mur, de sorte qu'ils puissent ensuite être utilisés selon la norme souhaitée dans la Vérification du béton pour .
Les voiles de cisaillement et les poutres-voiles du modèle de bâtiment sont disponibles comme objets indépendants dans les modules complémentaires de vérification. Cela permet un filtrage plus rapide des objets dans les résultats ainsi qu'une meilleure documentation dans le rapport d'impression.
Le générateur d'étage de bâtiment du module complémentaire Modèle de bâtiment permet de générer automatiquement des étages de bâtiment en fonction de la topologie du modèle.
Pour l'analyse du spectre de réponse des modèles de bâtiments, vous pouvez afficher les coefficients de sensibilité pour les directions horizontales par étage.
Ces chiffres clés permettent d'interpréter la sensibilité aux effets de stabilité.
