Данное руководство описывает аддон Модель здания для программы RFEM 6. Он организует вашу 3D-модель в определённые этажи, значительно упрощая моделирование и расчёт многоэтажных зданий. С помощью аддона вы можете определять этажи для вашего здания и затем адаптировать их различными способами: выполнять расчёты жесткости, рассчитывать стены, анализировать перекрытия как отдельные 2D-конструкции, определять ключевые параметры для динамического расчёта и многое другое.
Возможности аддона Модель здания
Аддон упрощает распределение нагрузки и перенимает поэтажные настройки жёсткости, что позволяет проводить точные сейсмические расчёты и глобальные расчёты на устойчивость на основе реалистичного поведения здания. Вы можете независимо назначать каждому этажу жёсткие, податливые или гибкие плоскости и управлять жёсткостью в плоскости и из плоскости для точного моделирования многоэтажных систем. Автоматизированные проверки воздействия этажа, перемещений и коэффициентов чувствительности позволяют быстро выполнить оценку. Кроме того, аддон автоматически определяет центр масс и центр жесткости каждого этажа, что позволяет своевременно выявлять крутильные нерегулярности и оптимизировать расстановку стен. Расчёт перекрытий и стен выполняется совместно с другими аддонами, такими как Расчёт железобетонных конструкций или Расчёт деревянных конструкций.
Активация аддона Модель здания

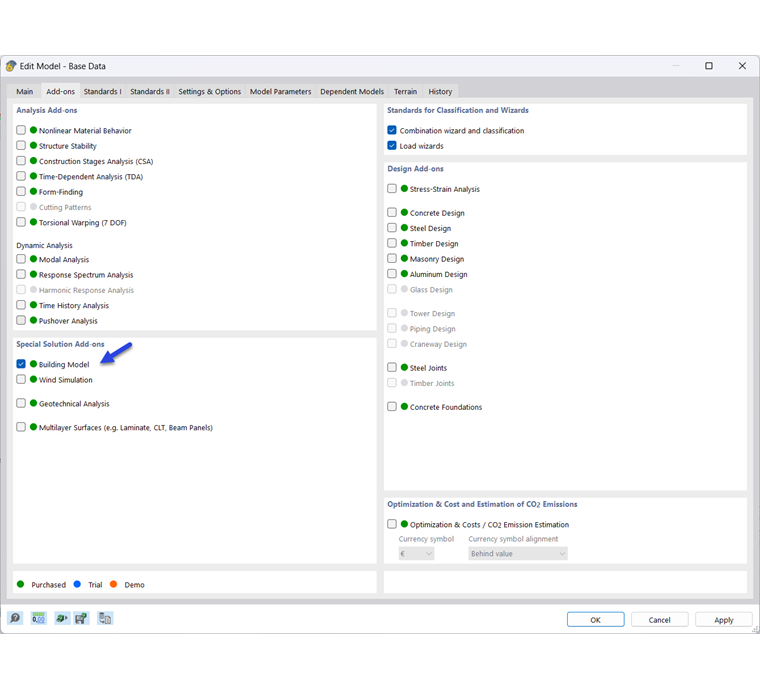

Вы можете активировать или деактивировать использование специального аддона расчёта на вкладке Аддоны в Основные данные модели.
Зеленая точка перед названием аддона означает, что у вас имеется лицензия. Оранжевая или синяя точка указывает на то, что вы можете использовать аддон только в качестве демо- или тестовой версии, и объем функций ограничен.
После активации аддона 'Модель здания' пользовательский интерфейс RFEM дополняется новыми записями в Навигаторе, таблицах и диалоговых окнах. Таким образом, аддон полностью интегрирован в программу RFEM.
