Результаты по этажам

Результаты для каждого этажа изображаются в таблицах как «Результаты по этажам » в разделе «Статический расчёт» (или «Спектральный расчёт» в случае динамического расчёта).

Folgende Tabellen stehen zur Verfügung.:

  • Воздействия на перекрытия
  • Междуэтажные сдвиги
  • Центры масс и жёсткости
  • Силы в диафрагмах жёсткости
  • Kräfte in Bogenzwickeln (für nicht durchgehende Wände)

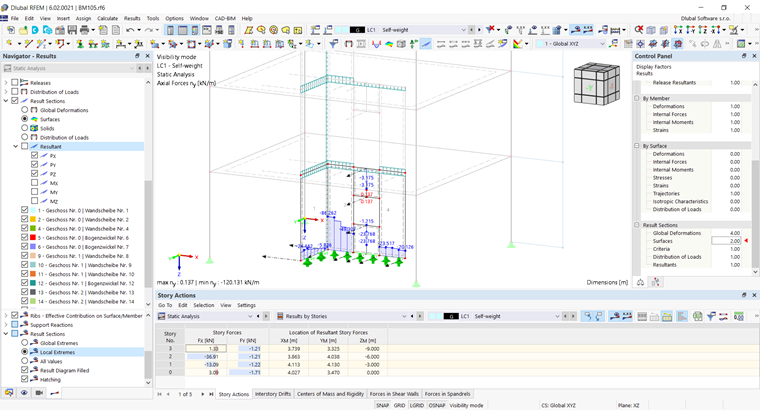

Die Ergebnisse der Tabellen werden anhand des im Kapitel Ergebnisse in Schnitten verwendeten Modells Gebäude erläutert.

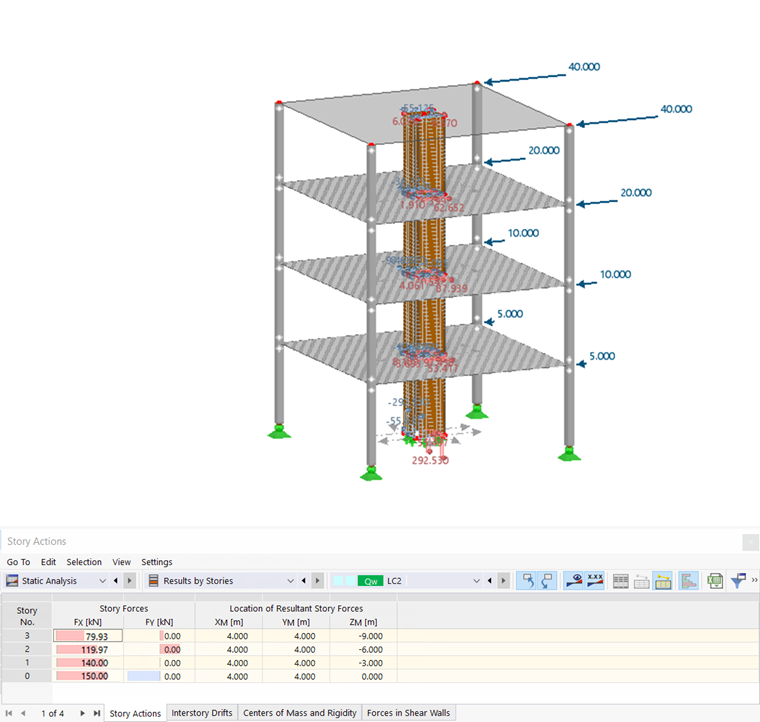

Воздействия на перекрытия

Abgesehen von geringfügigen numerischen Abweichungen dieses Modells ist die resultierende Geschosskraft in den einzelnen Geschossen gut nachvollziehbar.

  • Geschoss 3: 80 kN
  • Geschoss 2: 120 kN
  • Geschoss 1: 140 kN
  • Geschoss 0: 150 kN

In Summe werden folglich 150 kN in X-Richtung durch das Gebäude geleitet. Bedingt durch die Symmetrie des Gebäudes, ist der Schwerpunkt jedes Geschosses bzw. die Lage der resultierenden Geschosskräfte exakt in der Mitte des Gebäudes.

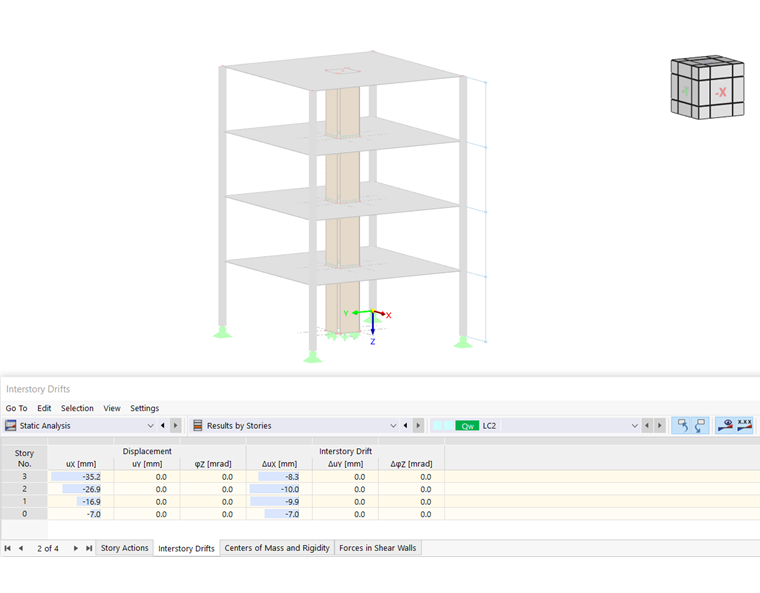

Междуэтажные сдвиги

In der Tabelle 'Stockwerksverschiebungen' werden die Verschiebungen der einzelnen Geschosse angegeben. Die Werte sind nicht zwangsläufig auf eine bestimmte Stelle wie den Massenschwerpunkt bezogen; sie repräsentieren vielmehr den Mittelwert der Stockwerksverschiebungen.

Инфо

Im Fachbeitrag Beurteilung der Geschossverschiebung unter Erdbebenlasten wird ausführlich beschrieben, wie sich die Stockwerksverschiebungen unter dynamischer Belastung nach der US-Norm ASCE 7-22 ermitteln.

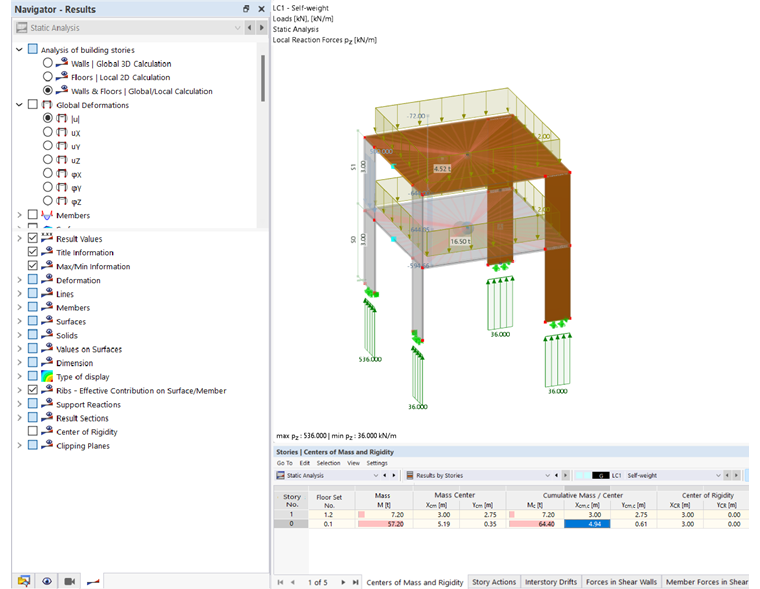

Центры масс и жёсткости

In der Tabelle 'Mittelpunkt von Masse und Steifigkeit' werden die Massen eines jeden Geschosses aufgelistet. Zusätzlich werden die aufsummierten Massen einschließlich Massenmittelpunkt ausgegeben.

Das Steifigkeitszentrum kann analog zum Massenschwerpunkt auch grafisch ausgegeben werden.

Исходная глава
