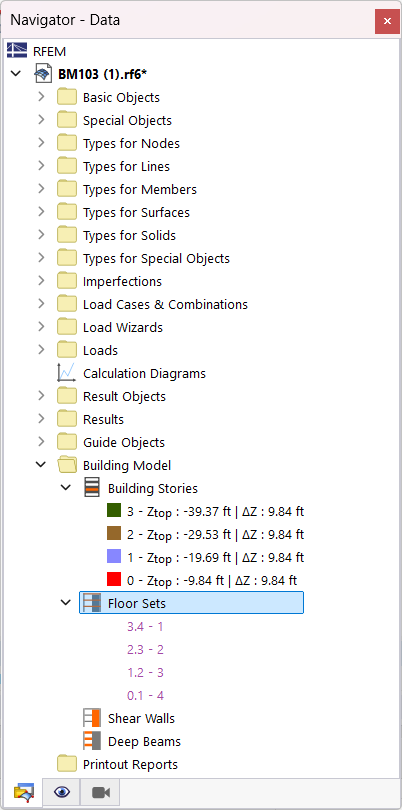

Все объекты, относящиеся к перекрытию определённого этажа, автоматически объединяются этим перекрытием в один Набор перекрытий. Наборы перекрытий сгруппированы по этажам в Навигаторе - Данные.
Объекты в Навигаторе обозначаются с помощью специального синтаксиса. Например, запись "0.1 - 5" обозначает этаж 0 с набором перекрытий 1, который управляет всеми объектами для поверхности перекрытия № 5.
Свойства набора перекрытий

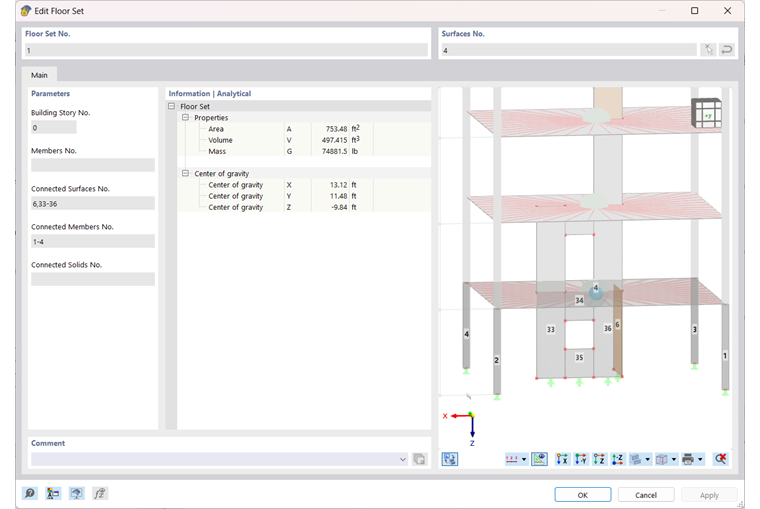

Двойным щелчком по записи в навигаторе вы можете проверить свойства набора перекрытий в диалоговом окне.
Поверхности перекрытия этажа указаны в разделе Поверхности №.
Параметры
В этом разделе вы можете увидеть номер этажа, а также стержни, которые, возможно, имеются в перекрытии этажа. Кроме того, вы можете проверить, какие объекты – поверхности, стержни, тела – относятся к этажу под перекрытием.
С помощью кнопки
вы можете показать объекты из набора перекрытий в виде модели.
Информация
В этом разделе вы найдёте специфическую информацию о текущем наборе перекрытий. В первом столбце значений перечислена аналитическая информация об этаже, во втором столбце — информация, рассчитанная на основе сгенерированной сетки КЭ.
Свойства перекрытия из набора перекрытий

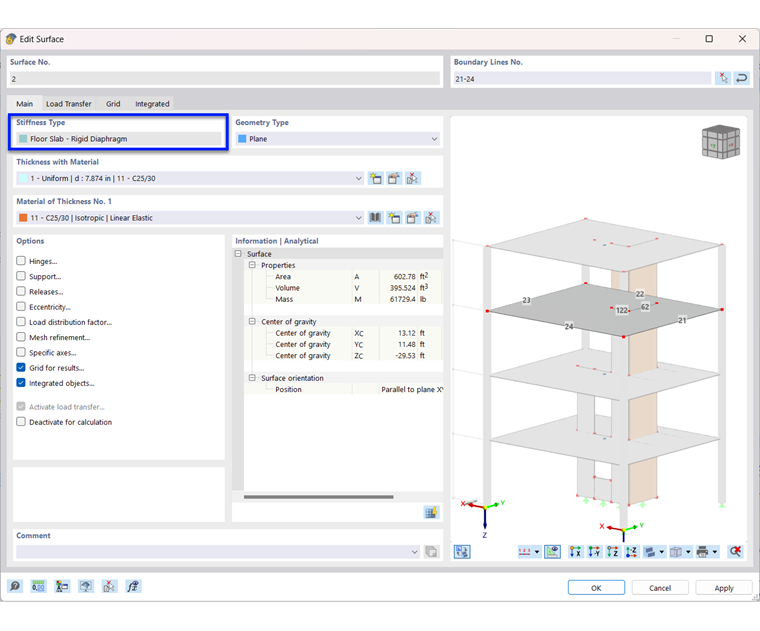

При создании набора перекрытий свойства поверхности, которая представляет перекрытие в этом наборе, корректируются. Вы можете проверить изменения в диалоговом окне "Изменить поверхность".
В разделе 'Тип жёсткости' указан тип моделирования, который вы задали при Моделирование этажей .

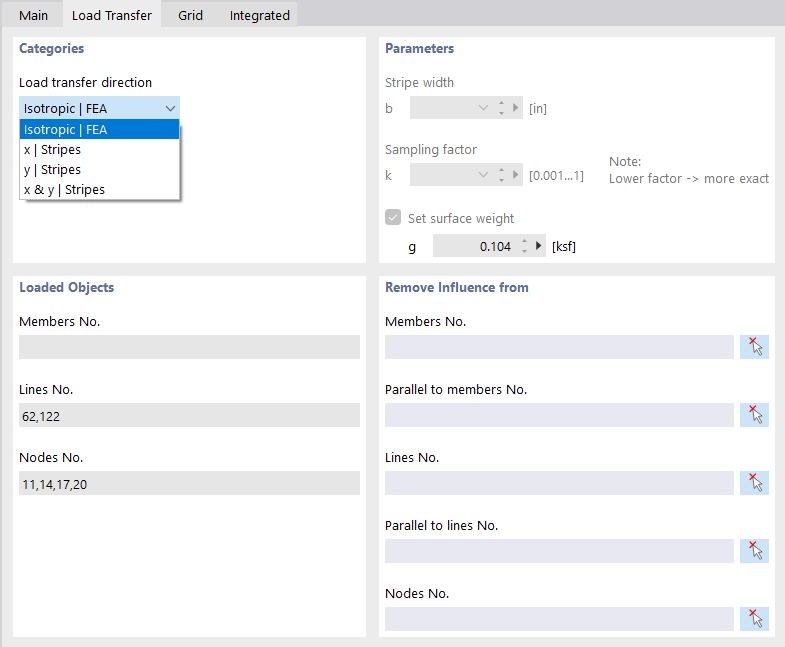

Параметры передачи нагрузки можно проверить на вкладке Передача нагрузки.
При необходимости вы можете настроить 'Направление передачи нагрузки', например, задать ортотропное распределение. Кроме того, можно исключить определённые объекты – стержни, линии или узлы – из передачи нагрузки. Для этого используйте графический выбор с помощью кнопки
.
