Этаж здания

Если модель здания активирована, в Навигаторе - Данные отображаются Этажи здания; Перекрытия; Стены и Стеновые балки.

Диалоговое окно 'Этажи здания' состоит из двух вкладок.

Основные

На вкладке Основные можно задать высоты этажей и определить граничные условия для моделирования. 'Этаж' включает в себя все объекты модели в определенном высотном диапазоне, т.е. перекрытия, стены и колонны.

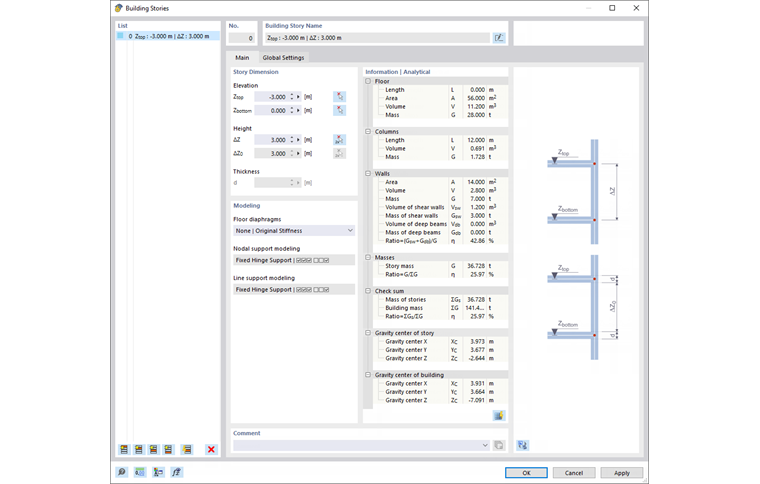

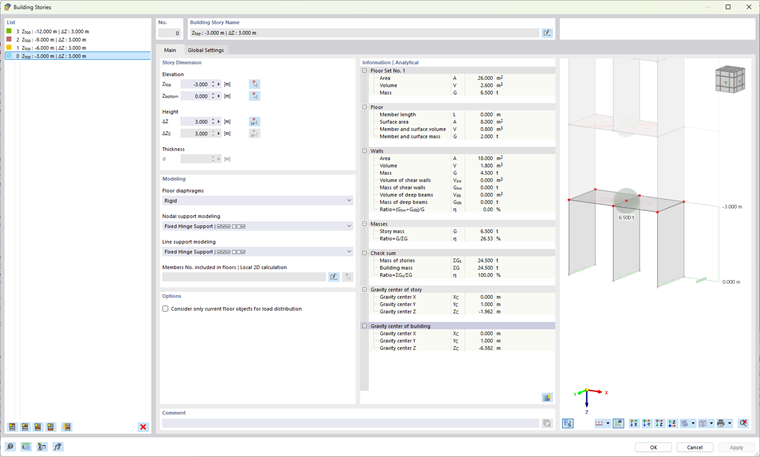

Диалог 'Этажи здания'

Список

Слева в списке перечислены отдельные этажи здания. Как обычно в RFEM, данные в других разделах диалогового окна относятся к записи, выбранной в этом списке.

С помощью кнопок в нижней части списка можно создавать новые этажи. Им назначены следующие функции:

Кнопка	Название	Действие
	Новый самый верхний этаж	Создает новый самый верхний этаж в начале списка
	Новый вышележащий этаж	Создает новый этаж над текущим этажом
	Новый нижележащий этаж	Создает новый этаж под текущим этажом
	Новый самый нижний этаж	Создает новый самый нижний этаж в конце списка
	Генератор этажей	Создает этажи на основе существующей геометрии модели
	Удалить этаж	Удаляет выбранные в списке этажи

Размер этажа

Укажите высоту этажа через 'Высоту' координат Z_верх и Z_низ. Вы также можете задать высоту этажа графически с помощью кнопки , выбрав два узла в модели.

'Высота' координат ΔZ описывает высоту этажа относительно нижележащего этажа. Значения связаны с данными об абсолютных координатах. Высота ΔZ₀ представляет собой высоту в свету между этажами. Это значение становится актуальным только в том случае, если задана толщина перекрытия; в противном случае разница высот относится к центральным осям перекрытий.

Поле ввода 'Толщины' d доступно, если на вкладке 'Глобальные настройки' высота этажа определена с помощью опции Высота в свету. Здесь можно указать толщину верхней поверхности этажа, которая затем учитывается при расчете высоты в свету ΔZ₀.

В Навигаторе - Изображение RFEM можно указать, следует ли и как отображать Размеры этажей на модели.

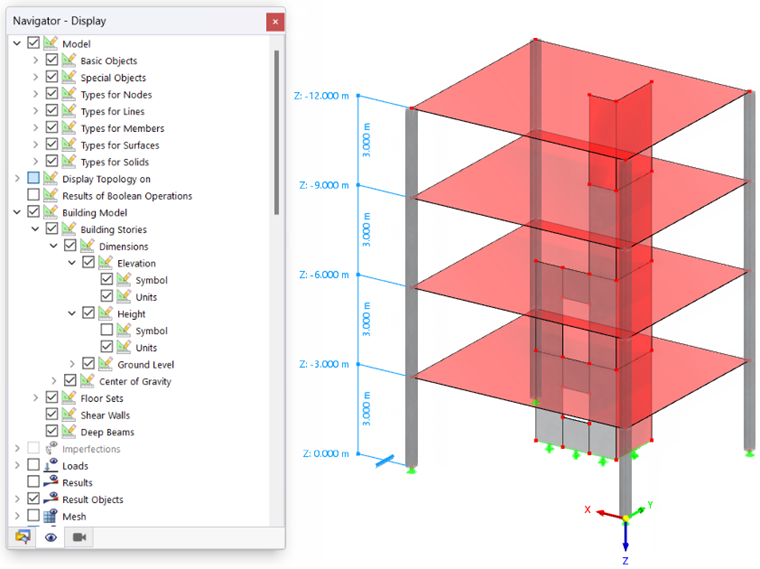

Отобразить размеры этажей на модели

Моделирование

Для каждого этажа возможны дополнительные настройки, которые можно изменить в этом разделе.

После того как этажи определены, существует возможность выполнять моделирование здания в так называемом режиме полета. Стены, перекрытия и колонны можно очень легко и удобно создавать в 2D-виде сверху. Это относится ко всем выбранным этажам.

Моделирование этажей

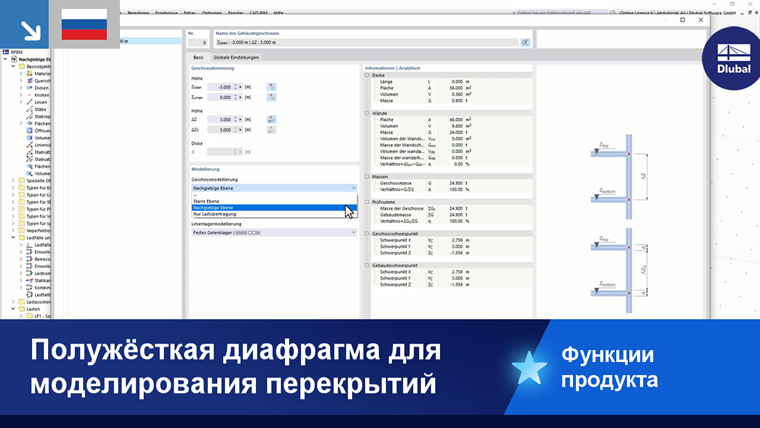

Верхний уровень перекрытия этажа может быть представлен четырьмя способами.

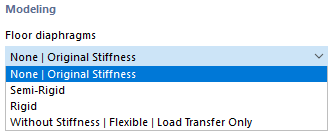

Моделирование плоскости для этажа

• Без | Исходная жёсткость: При стандартной настройке модель анализируется в глобальном 3D-расчете. Частичные расчеты с локальным 2D-анализом для перекрытий и стен не выполняются. Однако для динамических исследований создаются специальные выходные таблицы.

• Податливый: Этот подход соответствует концепции жесткой плоскости, но узлы КЭ не связаны жестко с центром масс. Таким образом, можно учесть и податливость перекрытия.
• Жёсткий: В каждом узле КЭ плоскости создаются Жёсткие соединения с центром масс перекрытия этажа, и горизонтальные перемещения таким образом связываются.

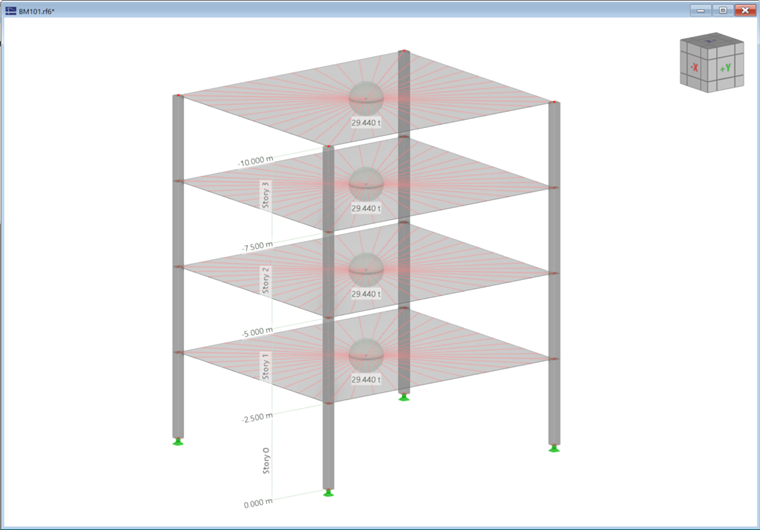

Жесткие диафрагмы с соединением с центром тяжести

• Без жёсткости | Гибкий | Только передача нагрузки: Перекрытие этажа не влияет на жёсткость в плоскости и из плоскости. Этот тип элемента только "собирает" нагрузки на перекрытии и передает их на опорные элементы 3D-модели. Это позволяет моделировать второстепенные элементы, такие как решетчатые настилы и элементы распределения нагрузки, без дополнительного воздействия на 3D-модель.

В зависимости от моделирования этажей жёсткости перекрытий и стен учитываются по-разному. В следующей таблице схематично сопоставлены эти опции.

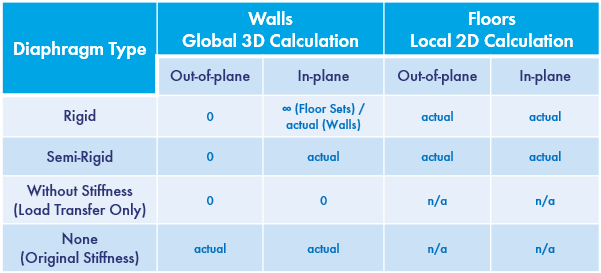

Схема для моделирования этажей

Эта таблица более подробно описана в главе Обзор.

Моделирование узловых опор / Моделирование линейных опор

В случае жесткой или податливой плоскости можно влиять на опирание перекрытий для локальной 2D-модели. В списках для этого доступны различные варианты.

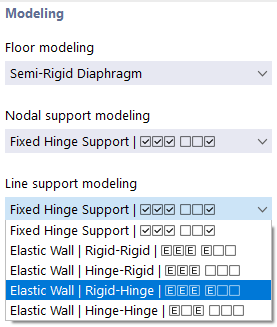

Смоделировать узловые и линейные опоры этажа.

При выборе 'Опора с фиксированным шарниром' назначается опирание по всем направлениям; поворот вокруг вертикальной оси также невозможен. С помощью других опций можно назначить упругое основание как узлам, так и линиям этажа. Параметры соответствуют возможностям, описанным в главах Узловые опоры и Линейные опоры руководства по RFEM, для определения жёсткости с помощью фиктивной колонны или фиктивной стены. Программа автоматически определяет значения пружин на основе граничных условий, таких как материалы, сечения, толщины и геометрия.

Информация | Аналитическая & Сетка

В этом разделе содержится конкретная информация о текущем этаже (выбранном в 'Списке'). В первой колонке значений перечислена аналитическая информация об этаже, во второй колонке - информация, рассчитанная на основе сгенерированной сетки КЭ.

Графика

В правой части диалогового окна отображается либо статический эскиз высоты этажа, либо динамическое изображение текущего этажа в 3D-виде. С помощью кнопки можно переключаться между этими двумя вариантами отображения. В 3D-виде доступны стандартные для RFEM возможности управления графикой.

Стержни, содержащиеся в перекрытиях № | Локальный 2D-расчет описывает возможность передачи горизонтальных стержней, например ребер или перемычек, из расчета стен в локальный расчет перекрытий.

В случае перемычек, которые обычно должны поддерживать перекрытия, это желаемый эффект.

Глобальные настройки

На вкладке Глобальные настройки задаются основные параметры для моделирования этажей, которые также влияют на вкладку Основные.

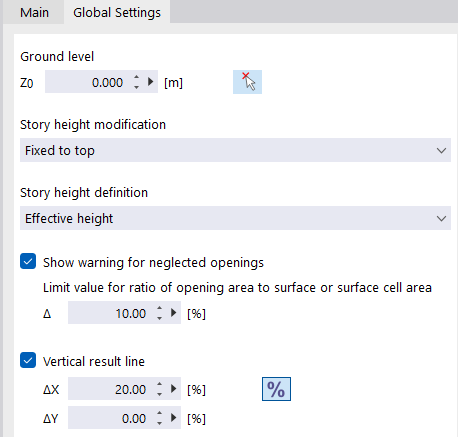

Регистр 'Глобальные настройки'

Первый этаж

Задайте координату Z₀ самой нижней точки первого этажа. С помощью кнопки можно выбрать узел этого уровня графически в рабочем окне.

Модификация высоты этажа

В списке доступно несколько вариантов, с помощью которых можно управлять изменением высоты этажа.

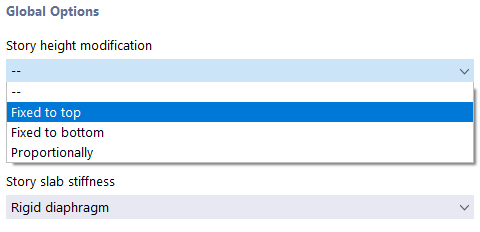

Изменение высоты этажа

• --: Изменения высоты этажа не влияют на RFEM-модель.
• Закреплено сверху: При изменении высоты все остальные узлы сохраняют свое абсолютное положение относительно верхнего уровня.
• Закреплено снизу: При изменении высоты все остальные узлы сохраняют свое абсолютное положение относительно нижнего уровня.
• Пропорционально: При изменении высоты все остальные узлы сохраняют свое относительное положение в изменяемом этаже относительно верхнего и нижнего уровней.

Опции модификации высоты этажа в каждом этаже влияют только на внутренние узлы соответствующего этажа. Если, например, увеличить высоту этажа с 3 м до 4 м (см. следующий рисунок), при использовании опции 'Закреплено сверху' внутренний узел разделенного стержня или отверстия сохранит расстояние до самой верхней точки этажа. Расстояние до нижнего уровня этажа увеличится на 1 м.

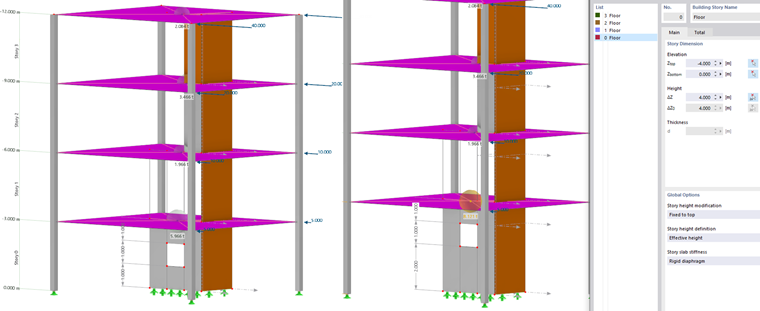

Изменение высоты этажа - этаж 0, закрепленный кверху

Определение высоты этажа

В списке предлагается два варианта выбора:

• Эффективная высота: Высота этажа относится к центральным осям поверхностей перекрытий.
• Высота в свету: На вкладке 'Основные' можно задать пользовательскую Толщину верхней поверхности перекрытия. Эта опция также полезна для определения высоты в свету (высота в свету ΔZ₀) этажа.

Показывать предупреждение при игнорировании отверстий

Для отверстий в стеновых панелях с помощью этого флажка можно управлять тем, будут ли площади отверстий игнорироваться при расчете модели здания. Граничное значение Δ представляет собой максимальное отношение площади отверстия к размеру поверхности или ячейки поверхности. Если это значение превышено, появляется соответствующее предупреждение.

В главе Рекомендации приведены дополнительные указания по моделированию отверстий.

Вертикальная линия результатов

Если флажок установлен, RFEM создает вертикальное сечение для графиков результатов. После расчета на этой вертикальной линии результатов можно считать значения по отдельным этажам.

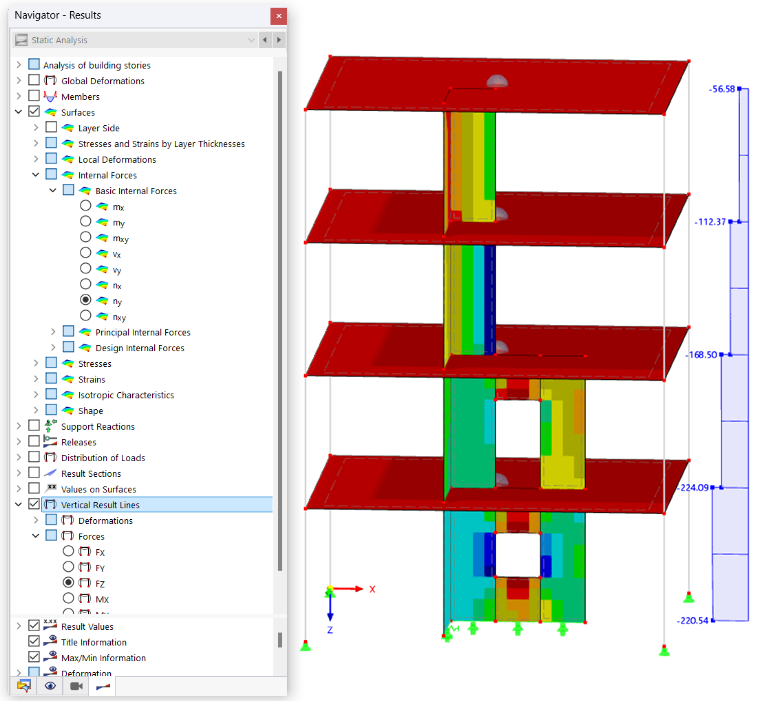

Вертикальные линии результатов с нагрузками на стенах

Положение линии результатов определяется расстояниями ΔX и ΔY. Процентное значение относится к центру масс и направлениям глобальных положительных осей.

С помощью кнопки можно изменить режим ввода и указать расстояния в абсолютных значениях. Они относятся к началу системы координат.
