Стеновая балка — это конструктивный элемент в железобетонных или деревянных конструкциях, который при коротком пролёте имеет большую высоту поперечного сечения. Согласно EN 1992-1-1, раздел 5.3.1 (3), например, стеновая балка имеет место, если пролёт меньше трехкратной высоты поперечного сечения. Сопоставимые правила также можно найти в ACI 318, раздел 9.9, а также CSA A23.3, раздел 11.4. Примерами стеновых балок являются оконные и дверные перемычки, перемычки или перепады перекрытий. Для каждой стеновой балки RFEM создает результирующую балку, которая преобразует результирующие усилия на поверхностях посредством интегрирования в результирующие усилия на стержнях и позволяет выполнить расчёт как стержня.

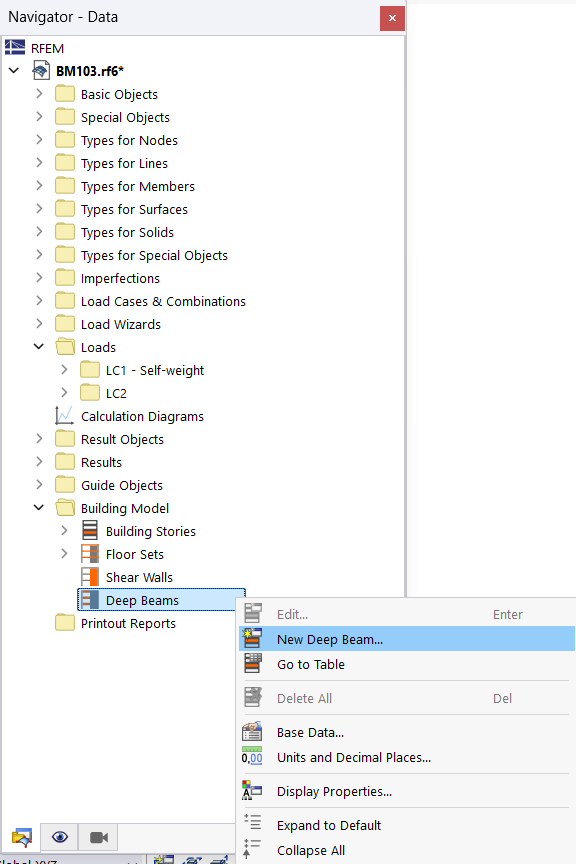

Чтобы определить стеновую балку, щелкните правой кнопкой мыши по записи **Стеновые балки** в категории «Модель здания». В контекстном меню выберите опцию **Новая стеновая балка**.

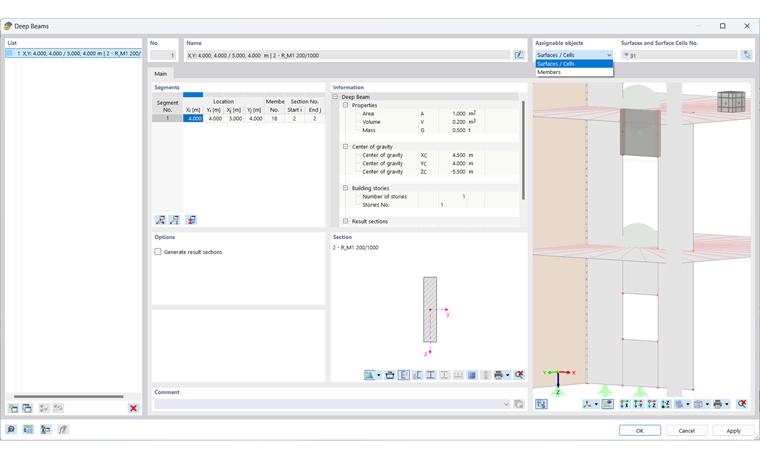

В диалоговом окне «Стеновая балка» можно затем задать свойства конструктивных элементов.
Назначаемые объекты
В большинстве случаев стеновая балка описывается поверхностями и ячейками поверхностей. Если необходимо определить её с помощью стержней, выберите соответствующую опцию из списка (см. рисунок выше).
Поверхности и ячейки поверхностей / Стержни
Выберите поверхности и ячейки поверхностей или стержни графически на модели с помощью кнопки
. Номера объектов нельзя ввести вручную.
Сегменты

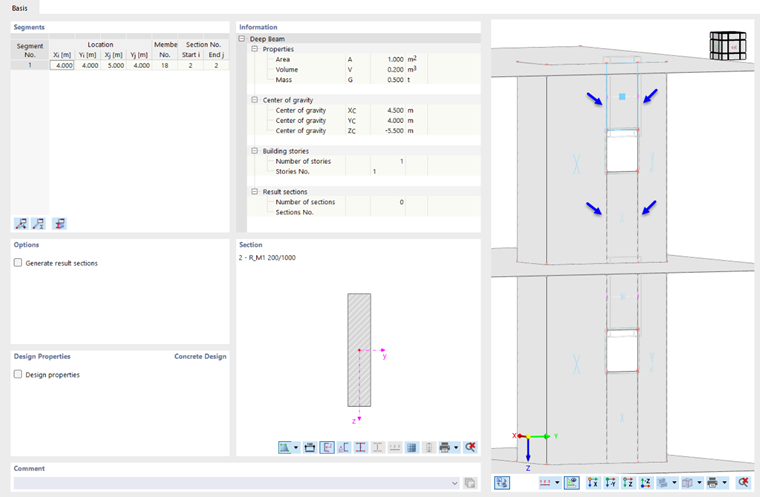

Как правило, для каждой поверхности или ячейки поверхности создается только один сегмент с результирующей балкой, которая интегрирует результирующие усилия поверхностей, ячеек поверхностей или стержней. Связанные объекты, как в случае со стеновыми панелями, являются исключением.
Информация / Параметры / Сечение
Дальнейшие разделы в этом диалоговом окне соответствуют разделам диалогового окна Стеновые панели.
Свойства расчёта

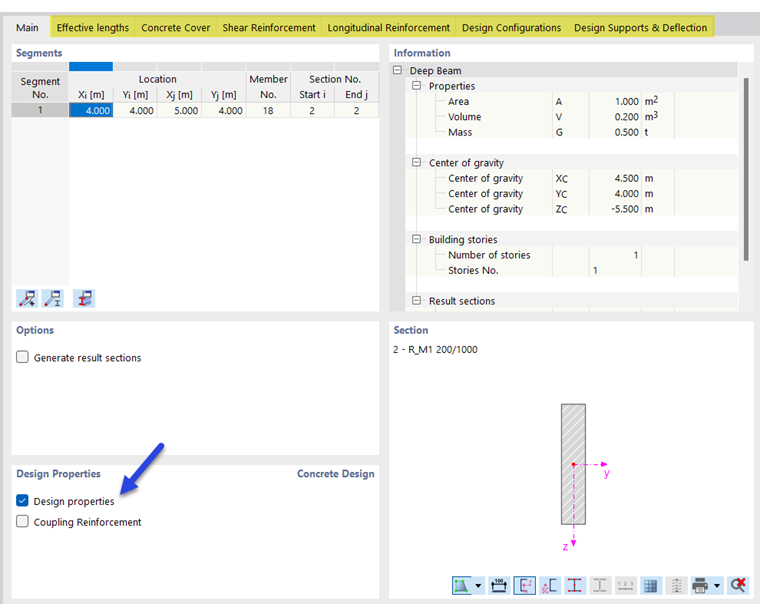

Результирующие усилия результирующей балки могут быть проверены в некоторых аддонах для расчёта посредством расчёта стержней, например, в ходе расчёта железобетонных конструкций. Для этого установите флажок **Свойства расчёта** в соответствующем разделе.
Таким образом, в диалоговом окне добавляются несколько вкладок, в которых можно задать параметры для расчёта.

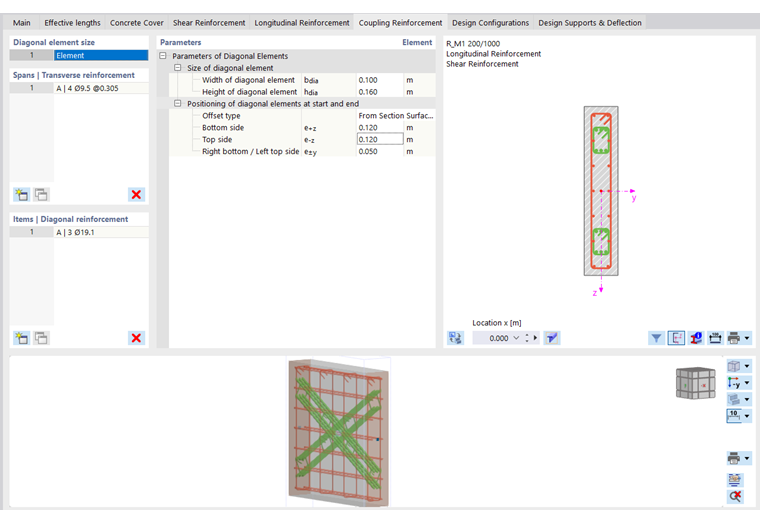

Если во вкладке Основные установить флажок «Соединительное армирование», будет добавлена еще одна вкладка. Там можно задать параметры диагонального армирования для действия сейсмики, как это, например, регламентировано в EN 1998-1, раздел 5.5.3.5; ACI 318, раздел 18.10.7 и CSA A23.3, раздел 21.6.8.

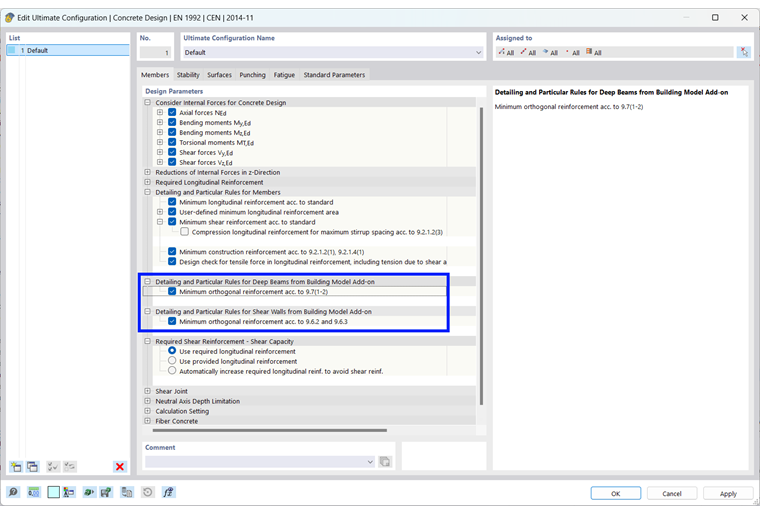

В конфигурациях несущей способности для расчёта железобетонных конструкций существует возможность применять специальные конструктивные правила для вертикального и горизонтального армирования стеновых балок.
Минимальное армирование ортогонального сетчатого армирования стеновых балок регламентировано, например, в EN 1992-1-1, раздел 9.7, ACI 318, раздел 9.9.3/9.9.4 и CSA A23.3, раздел 11.4.
