Niniejszy podręcznik opisuje rozszerzenie Model budynku dla programu RFEM 6. Organizuje ono model 3D w zdefiniowane kondygnacje, znacznie upraszczając modelowanie i wymiarowanie budynków wielokondygnacyjnych. Za pomocą rozszerzenia można definiować kondygnacje budynku, a następnie dostosowywać je na wiele sposobów: przeprowadzać obliczenia usztywnień, wymiarować ściany, analizować stropy jako oddzielne konstrukcje 2D, wyznaczać kluczowe parametry do analizy dynamicznej i wiele więcej.
Możliwości rozszerzenia Model budynku
Rozszerzenie upraszcza rozkład obciążenia i przejmuje ustawienia sztywności specyficzne dla kondygnacji, umożliwiając precyzyjną ocenę sejsmiczną i globalne analizy stateczności na podstawie realistycznego zachowania budynku. Do każdej kondygnacji można niezależnie przypisać płaszczyzny sztywne, podatne lub elastyczne oraz kontrolować sztywność w płaszczyźnie i poza nią, aby precyzyjnie odwzorować systemy wielokondygnacyjne. Zautomatyzowane kontrole oddziaływań na kondygnację, przemieszczeń i współczynników wrażliwości umożliwiają szybką weryfikację. Ponadto rozszerzenie automatycznie identyfikuje środek masy i środek sztywności każdej kondygnacji, co pozwala na wczesne wykrywanie nieregularności skrętnych i optymalizację rozmieszczenia ścian. Wymiarowanie stropów i ścian odbywa się w połączeniu z innymi rozszerzeniami, takimi jak Projektowanie konstrukcji betonowych lub Projektowanie konstrukcji drewnianych.
Aktywacja rozszerzenia Model budynku

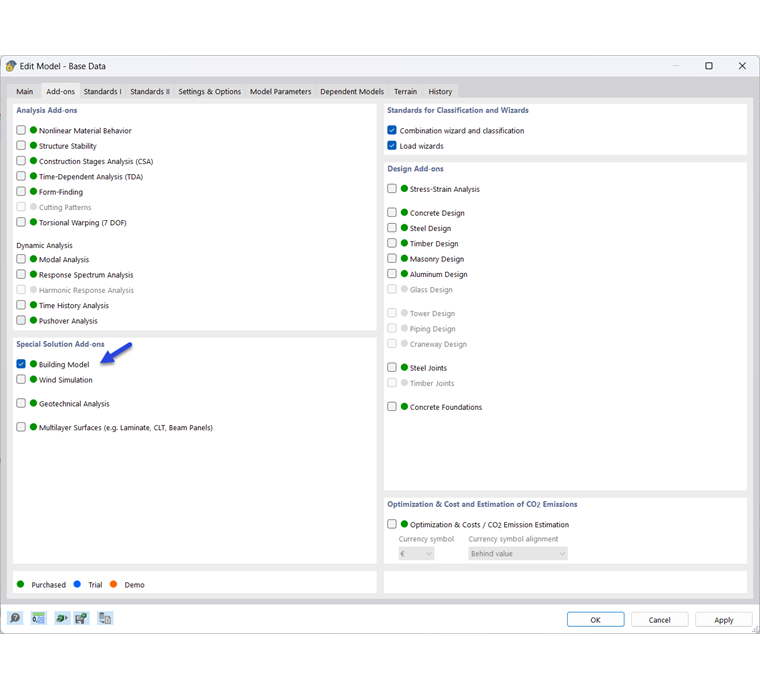

Korzystanie z rozszerzenia będącego rozwiązaniem specjalnym można aktywować lub dezaktywować w zakładce Rozszerzenia w oknie Dane podstawowe modelu.
Zielona kropka przed nazwą rozszerzenia oznacza, że posiadana jest licencja. Pomarańczowa lub niebieska kropka wskazuje, że rozszerzenie może być używane tylko jako wersja demonstracyjna lub testowa, a zakres funkcji jest ograniczony.
Po aktywacji rozszerzenia 'Model budynku' interfejs użytkownika RFEM zostaje rozszerzony o nowe wpisy w nawigatorze, tabelach i oknach dialogowych. Oznacza to, że rozszerzenie jest w pełni zintegrowane z programem RFEM.
