Sélection des modes propres

Accédez ensuite à l’onglet Sélection des modes. Il contrôle les modes pris en compte pour l’analyse spectrale.

Modes propres pour l'analyse spectrale

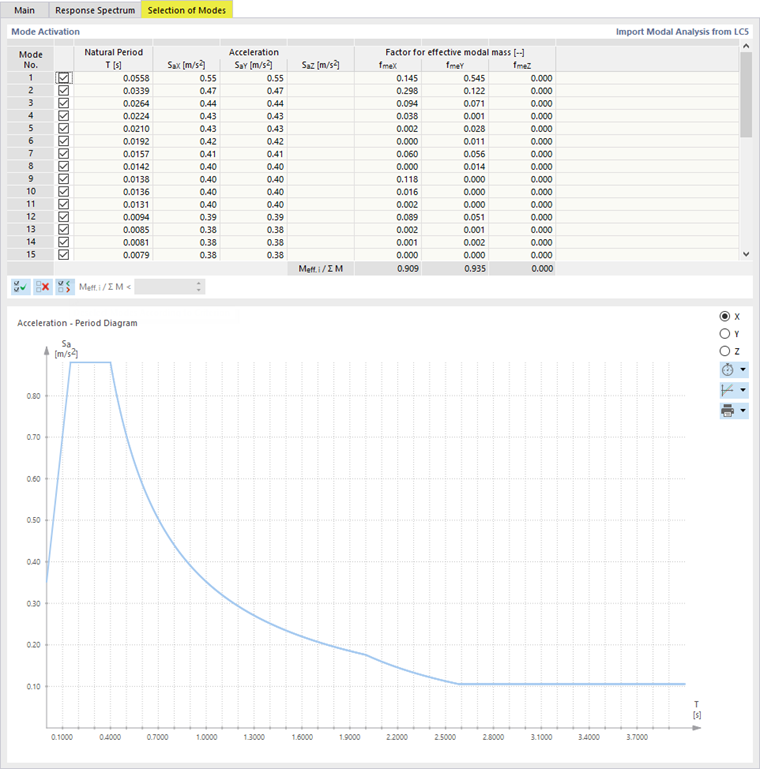

Dans le tableau, les 32 modes calculés pour le cas de charge de l’analyse modale (CC5) sont répertoriés (voir l’image Facteurs pour les masses modales efficaces ). Ils sont tous activés par défaut. À la fin du tableau, vous pouvez voir les sommes globales des rapports entre M_eff,i et ∑ M : 90,9 % pour f_meX et 93,5 % pour f_meY.

Selon l’EN 1998-1 [1] 4.3.3.3.1(3), tous les modes dont la masse modale effective est supérieure à 5 % de la masse totale doivent être pris en compte. Cela implique que les masses inférieures à 5 % peuvent être négligées. Le bouton permet d’activer tous les modes supérieurs à 5 % et, ainsi, de désélectionner les modes mineurs pertinents.

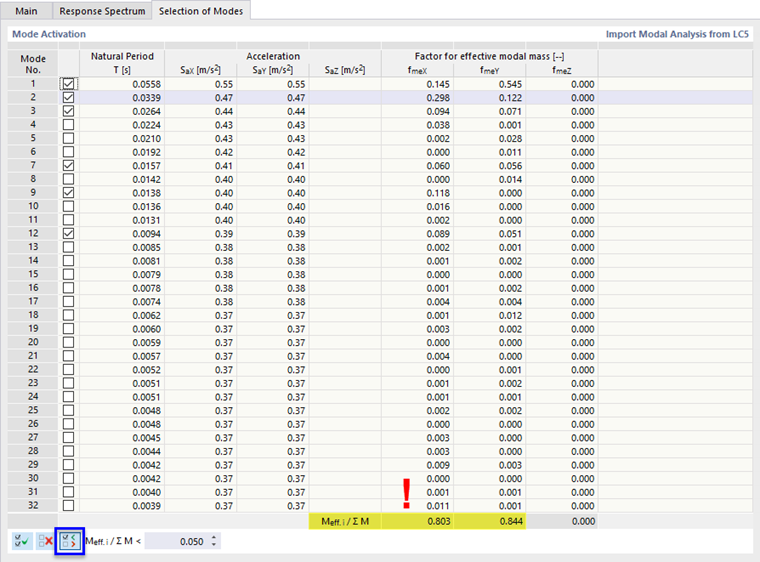

Désélection des modes selon le critère

Par conséquent, vous remarquerez que la limite de 5 % (« 0,05 » dans la zone à droite du bouton) donne des rapports pour f_meX et f_meY inférieurs à la règle des 90 %. Cette limite doit être ajustée : Entrez 0,002 pour réduire cette limite manuellement.

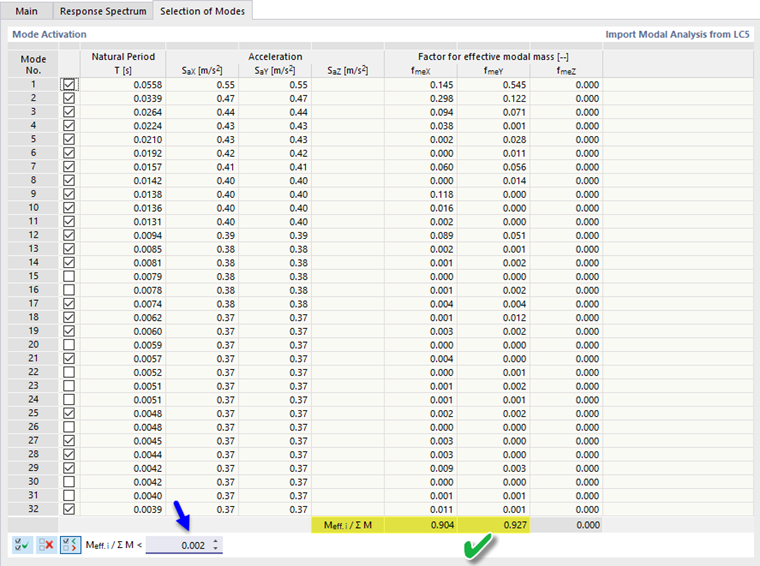

Critère d’ajustement pour satisfaire l’exigence

Le rapport entre M_eff,i et ∑ M est désormais de 0,904 pour f_meX et 0,927 pour f_meY. 23 modes suffisent pour l’analyse au lieu de 32. Certains modes plus élevés peuvent être ignorés.
