Selección de las deformadas del modo

Vaya a la pestaña Selección de modos a continuación. Controla qué modos se tienen en cuenta para el análisis espectral.

Deformadas de los modos para el análisis espectral

En la tabla, se incluyen los 32 modos que se calcularon para el caso de carga del análisis modal (CC5) (consulte la imagen Factores para masas modales eficaces ). Todos están activados de forma predeterminada. Al final de la tabla, puede ver las sumas totales de las razones entre M_eff,i y ∑M: 90.9% para f_meX y 93.5% para f_meY.

Según EN 1998-1 [1] 4.3.3.3.1(3), se deben tener en cuenta todos los modos con masas modales eficaces superiores al 5 % de la masa total. Esto implica que se pueden omitir las masas menores del 5 %. Utilice el botón para activar todos los modos superiores al 5 % y, por lo tanto, anular la selección de los modos menores relevantes.

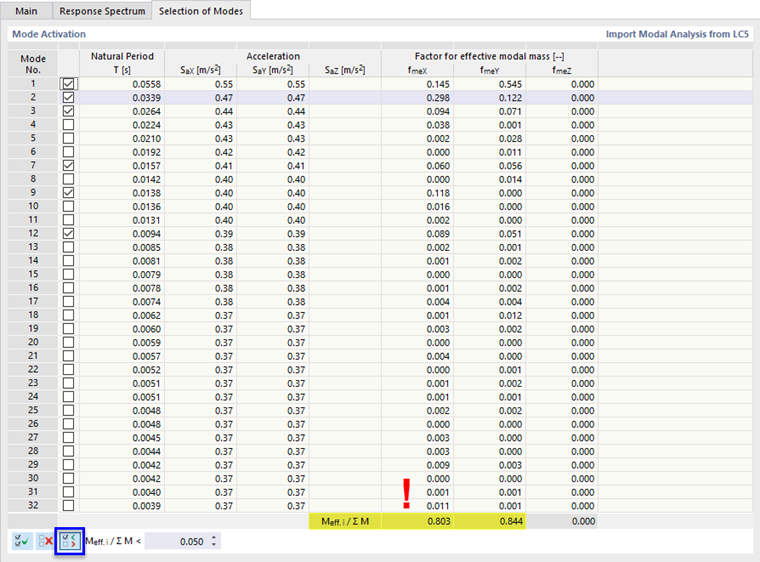

Anulación de la selección de modos según el criterio

Como resultado, notará que el límite del 5% ('0.05' en el cuadro a la derecha del botón) da razones para_fmeX y_fmeY que caen por debajo de la regla del 90%. El límite se debe ajustar: Introduzca 0.002 para reducir el límite manualmente.

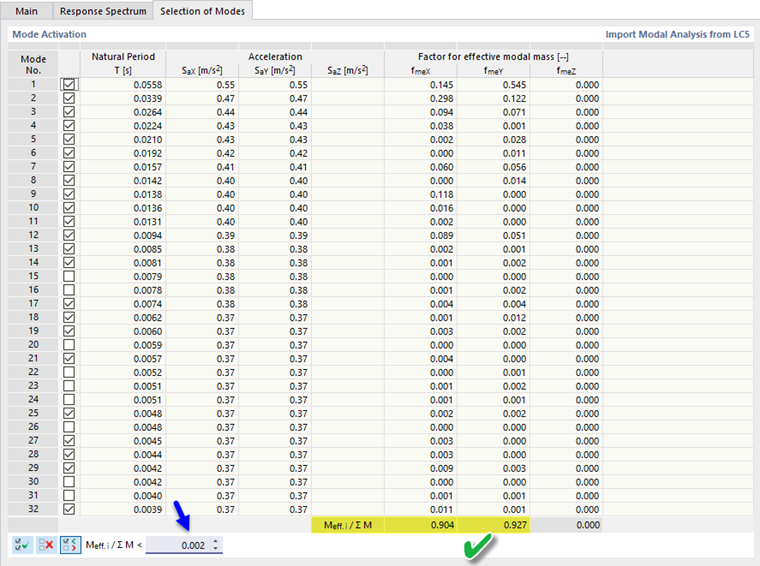

Ajuste del criterio para cumplir el requisito

La relación entre M_eff,i y ∑M ahora es 0.904 para f_meX y 0.927 para f_meY. 23 modos son suficientes para el análisis en lugar de 32. Se pueden omitir algunos modos superiores.
