Selezione delle forme modali

Successivamente, vai alla scheda Selezione delle modalità. Controlla quali modalità sono prese in considerazione per l'analisi spettrale.

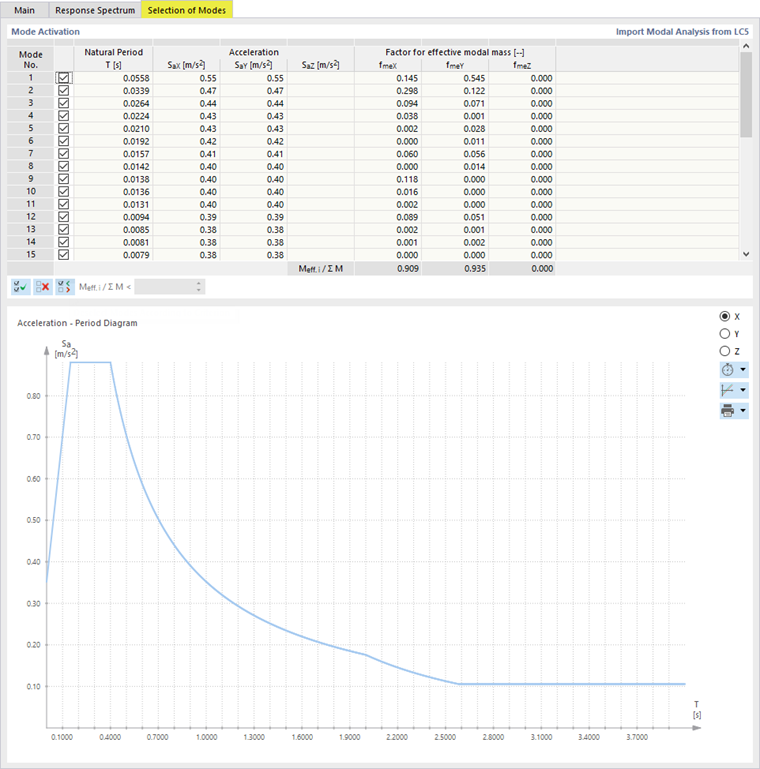

Forme modali per l'analisi spettrale

Nella tabella, sono elencate tutte le 32 modalità che sono state calcolate per il caso di carico dell'analisi modale (LC5) (vedere il Coefficienti per le masse modali efficaci immagine). Sono tutti attivati per impostazione predefinita. Alla fine della tabella, puoi vedere le somme complessive dei rapporti tra M_eff,i e ∑ M: 90,9% per f_meX e 93,5% per f_meY.

Secondo EN 1998-1 [1] 4.3.3.3.1(3), devono essere presi in considerazione tutti i modi con masse modali efficaci maggiori del 5% della massa totale. Ciò implica che le masse inferiori al 5% possono essere trascurate. È possibile utilizzare anche il pulsante per attivare tutte le modalità maggiori del 5% e, quindi, deselezionare le modalità minori rilevanti.

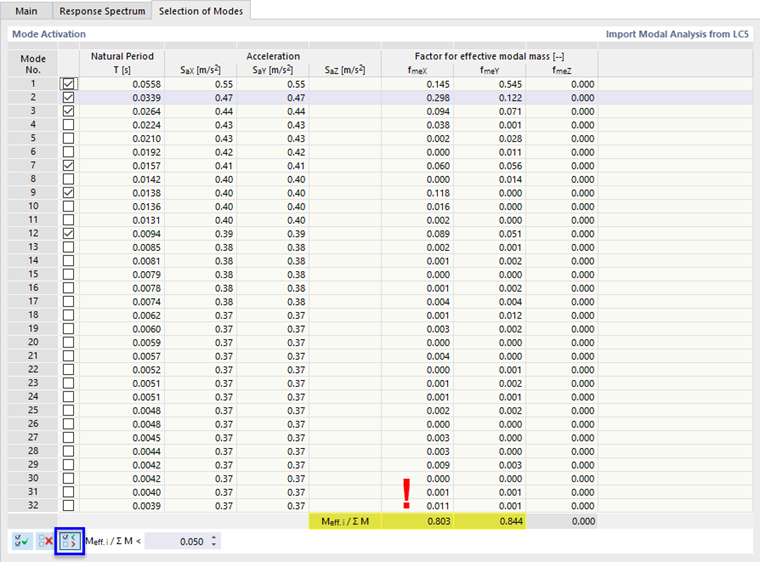

Deselezione dei modi secondo il criterio

Di conseguenza, noterai che il limite del 5% ('0.05' nella casella a destra del pulsante) fornisce rapporti per f_meX e f_meY che scendono al di sotto della regola del 90%. Il limite deve essere modificato: Inserire 0.002 per ridurre il limite manualmente.

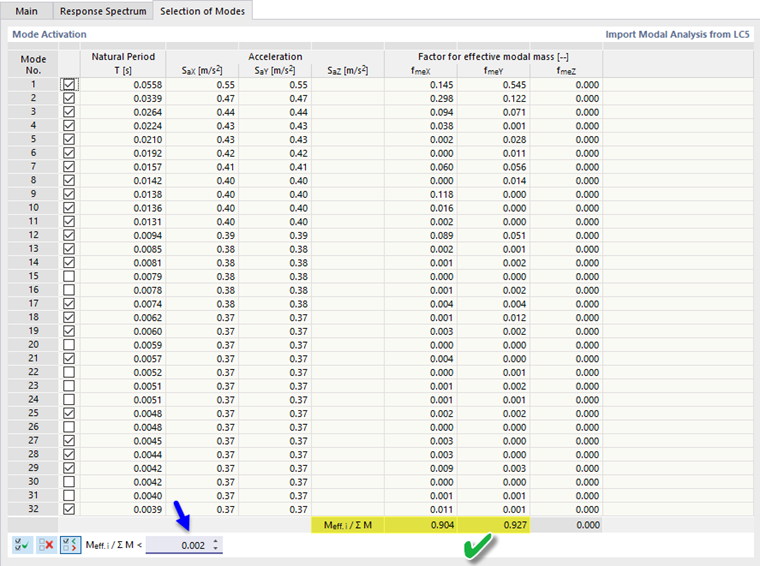

Adeguamento del criterio per soddisfare il requisito

Il rapporto tra M_eff,i e ∑ M ora è 0,904 per f_meX e 0,927 per f_meY. Per l'analisi sono sufficienti 23 modalità invece di 32. Alcune modalità superiori possono essere saltate.
