Seleção das formas próprias

Ir para o separador Selecção de modos de seguida. Controla quais os modos que são tidos em consideração para a análise espectral.

Formas próprias para análise espectral

Na tabela, estão listados todos os 32 modos que foram calculados para o caso de carga da análise modal (CC5) (ver Fatores para massas modais efetivas image). Por norma, estão todos ativados. No final da tabela pode ver a soma total das relações entre M_eff,i e ∑ M: 90,9 % para f_meX e 93,5 % para f_meY.

De acordo com a EN 1998-1 {%> para ativar todos os modos superiores a 5% e, assim, desselecionar os modos menos relevantes.

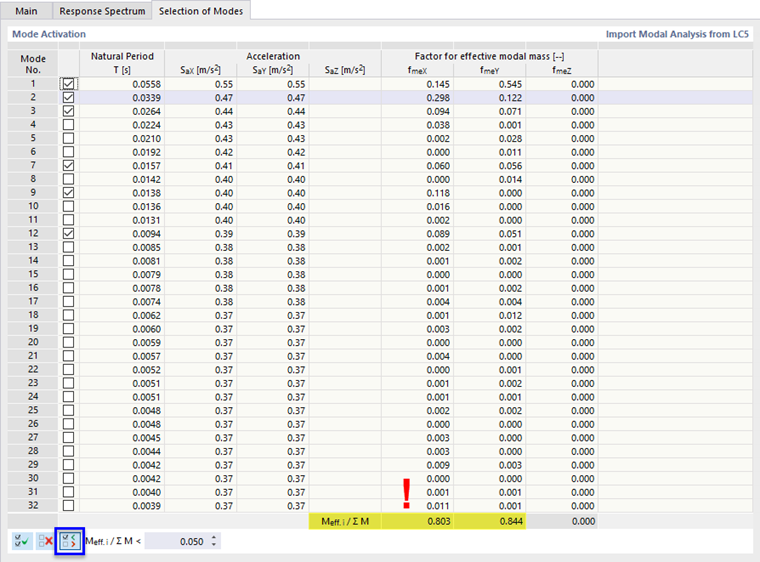

Desselecionar formas de acordo com o critério

Como resultado, irá notar que o limite de 5% ('0.05' na caixa à direita do botão) apresenta relações para f_meX e f_meY que se encontram abaixo da regra dos 90%. O limite tem de ser ajustado: Introduza 0,002 para reduzir o limite manualmente.

Ajustar o critério para cumprir os requisitos

A relação entre M_eff,i e ∑ M é agora de 0,904 para f_meX e 0,927 para f_meY. 23 modos são suficientes para a análise em vez de 32. Alguns modos superiores podem ser ignorados.
