Настройки сетки можно контролировать в специальном диалоговом окне, где данные организованы в нескольких вкладках.
General

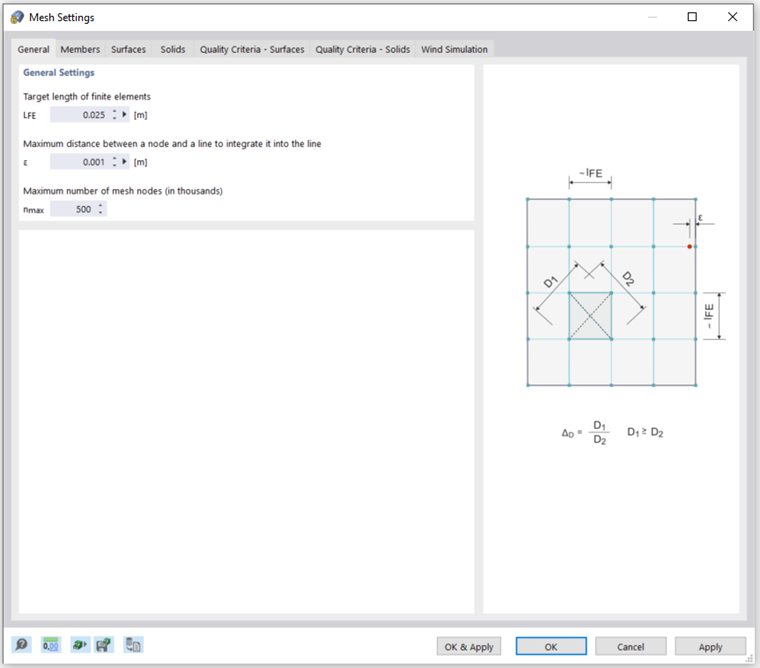

Целевая длина конечных элементов управляет глобальным размером сетки. Чем меньше размер сетки, тем более точными будут результаты. Однако это также увеличивает объем данных и время вычислений, так как для каждого дополнительного узла КЭ необходимо решить больше уравнений. Кроме того, эффекты сингулярностей более заметны при тонкой сетке.
Дискретизация является ключевым моментом для последующего анализа КЭ: слишком мелкая сетка будет задерживать расчет, не увеличивая значительно качество результатов. Если же, с другой стороны, сетка слишком грубая, граничные условия будут зафиксированы недостаточно. В качестве ориентира для желаемой длины стороны конечных элементов рекомендуется следующее: между граничными линиями поверхности должно быть создано около восьми-десяти элементов. Минимальное количество должно составлять четыре элемента.
Максимальное расстояние между узлом и линией управляет допустимым расстоянием для узла от линии, чтобы он был интегрирован в ее сетку КЭ. Если расстояние от узла больше, для него будет создан новый узел сетки КЭ.
Максимальное количество узлов сетки контролирует предел генерируемых узлов, чтобы была обеспечена эффективность программы и компьютера.
Members

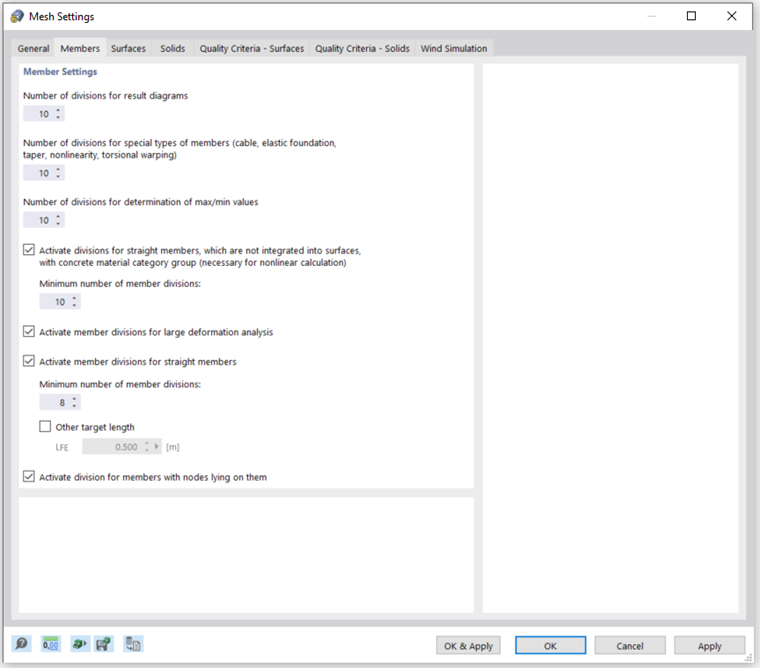

Количество делений для специальных типов членов — такие как кабели, конусные элементы и элементы с эластичными основаниями или нелинейными особенностями — можно настроить так, чтобы реальные деления элементов выполнялись промежуточными узлами. Однако эта спецификация не оказывает никакого влияния, если элемент расположен на граничной линии поверхности или если к его определяющей линии применяется уточнение сетки.
С вариантом Активировать деления элемента для расчета больших деформаций, балки могут быть разделены промежуточными узлами для того типа расчета, который требует большей точности. Количество делений элемента берется из указанного для "специальных типов членов".
Если использовать опцию Активировать деления элемента для прямых членов, которые не интегрированы в поверхности, на всех свободных элементах будут созданы узлы КЭ и учтены в расчете. Длина КЭ либо берется из глобального размера сетки (LFE) из вкладки General, либо может быть определена вручную.
С опцией Активировать деления для элементов с узлами, находящимися на них, узлы КЭ генерируются в местах элемента, где заканчиваются другие элементы, но не имеют связи с ним.
Surfaces

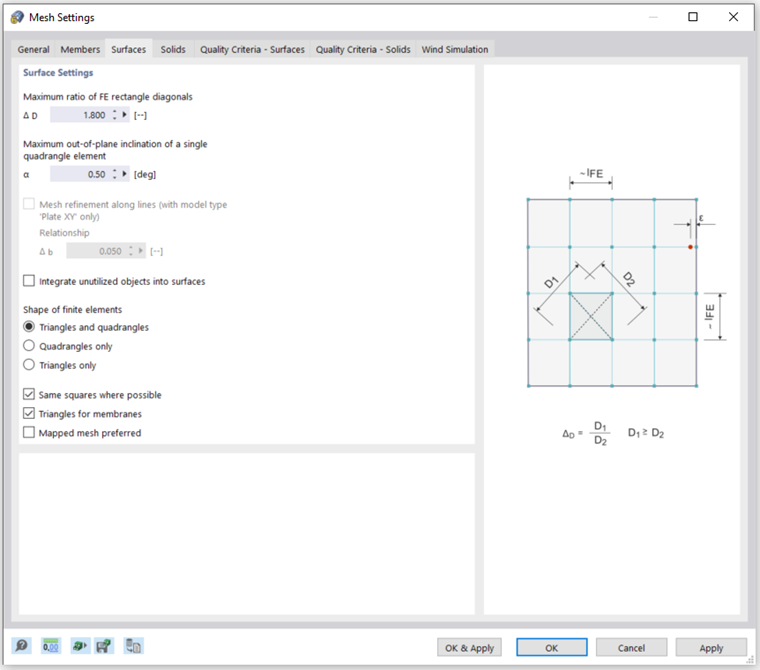

Наиболее точные результаты получаются для элементов, которые как можно ближе к квадрату. Для квадрата отношение диагоналей D1/D2 = 1. Это визуализировано на правой стороне вкладки. Максимальное соотношение диагоналей FE-прямоугольника контролирует предельное значение ΔD отношения между двумя диагоналями. Тем не менее, заданное соотношение не является обязательным, когда значение не может быть сохранено для оптимального создания соседних элементов. Однако, если значение слишком велико, могут быть созданы элементы с очень острыми или тупыми углами, что может привести к числовым проблемам.
Кривая поверхность покрывается плоскими элементами при формировании сетки КЭ. Максимальный угол из плоскости α определяет предельный наклон отдельного четырехугольного элемента от плоскости. Он описывает наибольший допустимый угол между нормалями двух элементов (см. следующую иллюстрацию с нормалями двух треугольных элементов). Если значение превышено, элемент будет разделен на дополнительные треугольные элементы.
Форма конечных элементов по умолчанию состоит из как треугольных, так и четырехугольных элементов. Это основано на следующем рассмотрении: сетка, состоящая только из квадратов, часто невозможна, хотя она давала бы наиболее точные результаты. С другой стороны, треугольники могут заполнить любую поверхность, но склонны к "заклиниванию"; то есть, небольшой численный ошибке. Поэтому треугольники используются для сложных областей, но квадраты или прямоугольники в целом предпочтительнее. Принудительное использование одного из двух типов элементов исключительно обычно не имеет смысла.
Solids
Если узлы находятся очень близко друг к другу на теле, можно активировать автоматическое Уточнение сетки на телах. Это обеспечит правильное обнаружение всех узлов сеткой КЭ. Размер сетки тела определяется из наименьшего расстояния между узлами. Количество сгенерированных 3D элементов можно ограничить вручную для этой опции.
Кроме того, можно определить Целевую длину конечного элемента для тел типа 'Грунт'. Однако это значение не является обязательным для программы. Если настройка для элемента не может быть достигнута, будет сгенерирован наилучший возможный вариант.
Критерии качества - Поверхности / Критерии качества - Тела

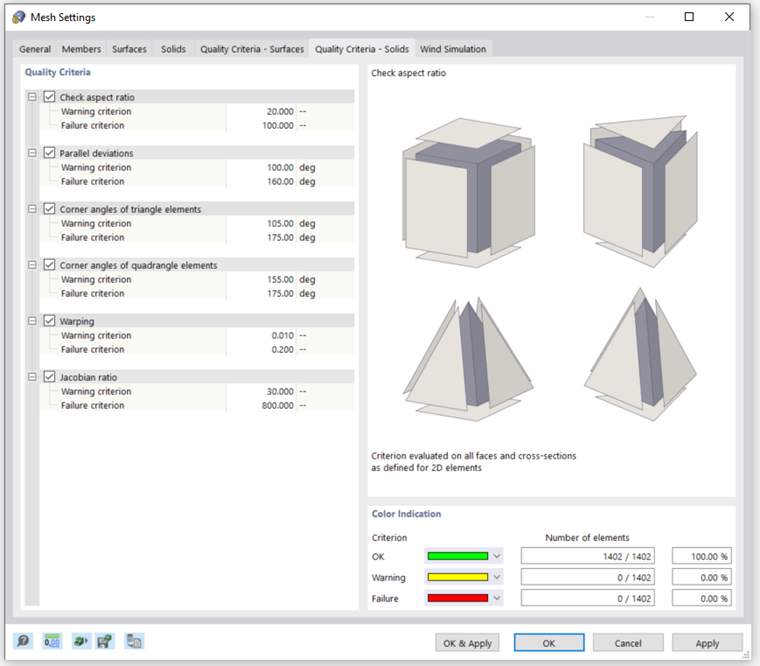

Параметры двух вкладок "Критерии качества" позволяют оценивать результаты автоматической генерации сетки КЭ для поверхностных и твёрдотельных элементов.
Доступно несколько критериев оценки, где пределы могут быть установлены для Предупреждения и Неудачи. Если нарушено любое (активированное) правило, соответствующий конечный элемент будет отмечен. Все элементы оцениваются индивидуально. Оценка сетки отображается в нижней правой области вкладки. Для графического отображения критических элементов на модели выберите "Навигатор - Отображение", где затем активируйте опцию Качество сетки в категории Сетка.
Для каждого критерия качества параметры выбранного критерия отображаются на правой стороне. На изображении выше иллюстрирована опция "соотношение сторон".
Пределы для маркировки элемента могут быть установлены индивидуально. Обычно рекомендуется активировать значения по умолчанию для всех критериев. В зависимости от применения может быть полезным сделать критерии более строгими или менее строгими.
Функция предлагает настраиваемую и четкую возможность проверки качества сетки КЭ и её корректировки, если это необходимо.
То же самое относится к критериям качества для твёрдых элементов.
Ветровая симуляция
Специфические настройки сетки также могут быть выполнены для специального дополнения "Симуляция ветра". Если программа RWIND была приобретена и использована для симуляций в аэродинамической трубе, в общем случае рекомендуется сделать все настройки непосредственно в этой программе. По сравнению с настройками, определенными в RFEM, эффекты на сетку можно оценить непосредственно там.
Детальное описание настроек сетки для симуляции ветра можно найти в главе FE Mesh руководства по RWIND.
