Nastavení sítě lze ovládat v konkrétním dialogu, kde jsou data uspořádána do několika záložek.
Obecné

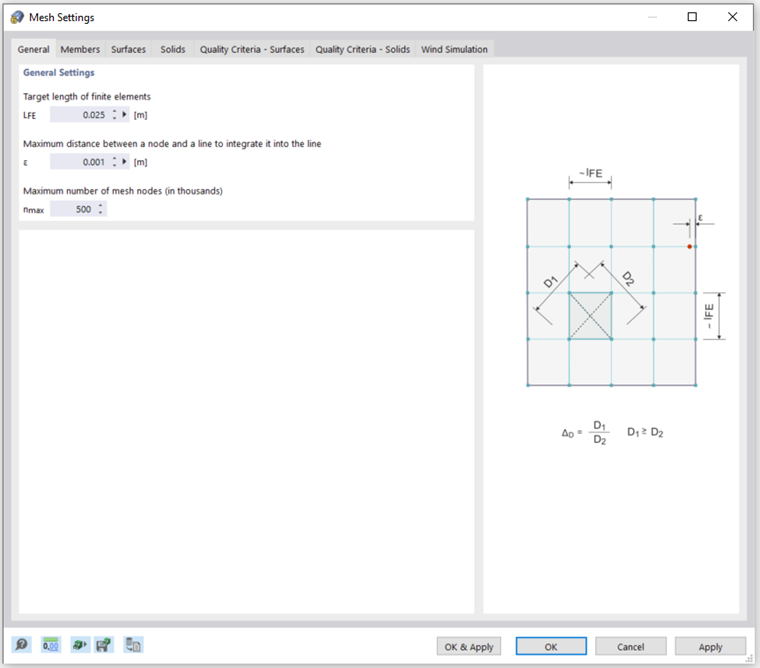

Požadovaná délka konečných prvků řídí celkovou velikost sítě. Čím jemnější je velikost sítě, tím přesnější budou výsledky. Zvyšuje se však také množství dat a výpočetní čas, protože pro každý další uzel sítě KP je třeba vyřešit více rovnic. Kromě toho jsou u jemné sítě výraznější singularitní efekty.
Diskretizace je klíčovým bodem pro následnou analýzu KP: Příliš jemná velikost sítě zpomalí výpočet, aniž by výrazně zvýšila kvalitu výsledků. Na druhou stranu, pokud je velikost sítě příliš hrubá, nejsou dostatečně zachyceny okrajové podmínky. Jako orientační hodnota pro požadovanou délku strany konečných prvků slouží následující doporučení: Mezi okrajovými liniemi plochy by mělo být generováno přibližně osm až deset prvků. Minimální počet čtyř prvků by měl být dodržen.
Maximální vzdálenost mezi uzlem a linií řídí přípustnou vzdálenost uzlu od linie, která má být integrována do jeho sítě KP. Pokud je vzdálenost od uzlu větší, bude pro něj vytvořen nový uzel sítě KP.
Maximální počet uzlů sítě KP řídí limit generovaných uzlů, aby byla zaručena efektivita programu a počítače.
Pruty
Počet dělení pro speciální typy prutů – jako jsou lana, náběhy nebo pruty s elastickými základy nebo nelineárními vlastnostmi – lze vhodně upravit tak, aby skutečné dělení prutů bylo provedeno pomocí vnitřních uzlů. Tato specifikace však nemá žádný vliv, pokud je prut umístěn na hranici plochy nebo pokud je na jeho definici použito zahuštění sítě.
Pomocí možnosti Aktivovat dělení prutů pro analýzu velkých deformací lze nosníky rozdělit pomocí vnitřních uzlů pro typ výpočtu, který vyžaduje vyšší přesnost. Počet dělení prutů se přebírá z počtu definovaného pro „speciální typy prutů“.
Pokud použijete možnost Aktivovat dělení pro přímé pruty, které nejsou integrovány do ploch, budou vytvořeny uzly sítě KP na všech volných prutech a budou odpovídajícím způsobem zohledněny ve výpočtu. Délka uzlu sítě KP je převzata z globální velikosti sítě (LFE) na záložce Obecné nebo může být definována ručně.
Pomocí možnosti Aktivovat dělení pro pruty, na kterých leží uzly jsou uzly sítě KP generovány v místech prutu, kde je konec prutu, ale nemají k nim žádné spojení.
Plochy
Nejpřesnější výsledky se získávají u prvků, které se co nejvíce blíží čtverci. U čtverce je poměr úhlopříček D1/D2 = 1. To je znázorněno na pravé straně záložky. Parametr „Maximální poměr diagonál obdélníku prvků sítě“ řídí mezní hodnotu ΔD poměru mezi oběma úhlopříčkami. Zadaný poměr však není povinný, pokud nelze hodnotu dodržet, aby se optimálně vytvořily sousední prvky. Pokud je však hodnota příliš velká, mohou se vytvořit prvky s velmi ostrými nebo tupými úhly, což může vést k numerickým problémům.
Při vytváření sítě KP je zakřivená plocha pokrytá rovinnými prvky. Úhel α „Maximálního přípustného odklonu prvků od roviny“ definuje mezní sklon jednoho čtyřúhelníkového prvku od roviny. Popisuje největší přípustný úhel mezi normálami dvou prvků (viz následující obrázek s normálami dvou trojúhelníkových prvků). Pokud je hodnota překročena, prvek se rozdělí na další trojúhelníkové prvky.
Tvar konečných prvků se standardně skládá z trojúhelníkových i čtyřúhelníkových prvků. To vychází z následující úvahy: Síť složená pouze z čtverců často není možná, i když by poskytovala nejpřesnější výsledky. Trojúhelníky naopak mohou pokrýt jakýkoli povrch, ale mají tendenci k „zamykání“, tj. k malým numerickým chybám. Proto se trojúhelníky používají pro obtížné oblasti, ale obecně se upřednostňují čtverce nebo obdélníky. Vynucení výhradního použití jednoho z těchto dvou typů prvků obvykle není užitečné.
Tělesa

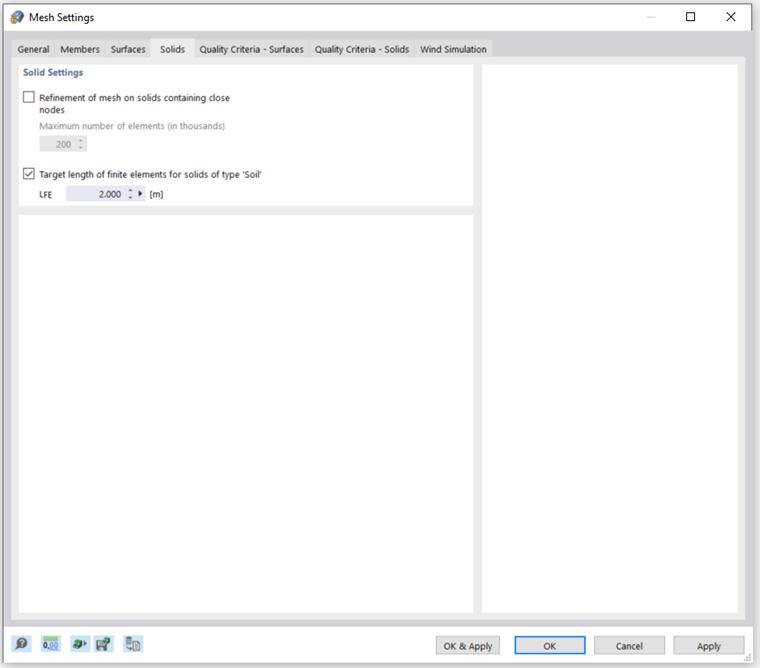

Pokud jsou uzly na tělese velmi blízko u sebe, lze aktivovat automatické „Zahuštění sítě na tělesech“. Tím se zajistí, že všechny uzly budou správně detekovány sítí KP. Velikost sítě tělesa je dána nejmenší vzdáleností mezi uzly. Počet generovaných 3D prvků lze pro tuto možnost ručně omezit.
Dále je možné definovat Požadovanou délku konečných prvků pro pevné těleso typu ‚Půda‘. Tato hodnota však není pro program povinná. Pokud nelze nastavení pro prvek dosáhnout, bude vygenerována nejbližší nejlepší varianta.
Kritéria kvality – plochy / Kritéria kvality – Tělesa

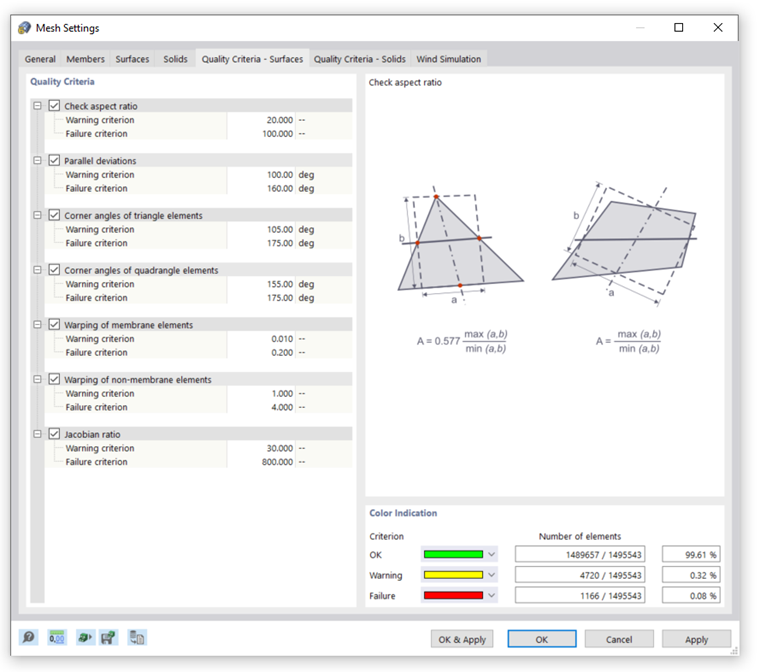

Parametry dvou záložek „Kritéria kvality“ umožňují vyhodnotit výsledky automatického generování sítě KP pro plošné a tělesové prvky.
K dispozici je několik hodnotících kritérií, u nichž lze nastavit limity pro „Varování“ a „Neúčinnost“. Pokud dojde k porušení některého (aktivovaného) kritéria, bude příslušný konečný prvek označen. Všechny prvky jsou hodnoceny individuálně. Hodnocení vytvoření sítě se zobrazuje v pravé dolní části záložky. Chcete-li kritické prvky graficky zobrazit na modelu, vyberte „Navigator – Zobrazit“, kde poté aktivujte možnost „Kvalita sítě“ v položce kategorie „Síť“.
Pro každé kritérium kvality jsou na pravé straně zobrazeny parametry vybraného kritéria. Na obrázku výše je znázorněna možnost „poměr stran“.
Limity pro označení prvku lze nastavit individuálně. Obvykle je vhodné ponechat pro všechna kritéria aktivované výchozí hodnoty. V závislosti na aplikaci může být užitečné kritéria zpřísnit nebo zmírnit.
Tato funkce nabízí přizpůsobitelnou a přehlednou možnost zkontrolovat kvalitu sítě KP a v případě potřeby ji upravit.

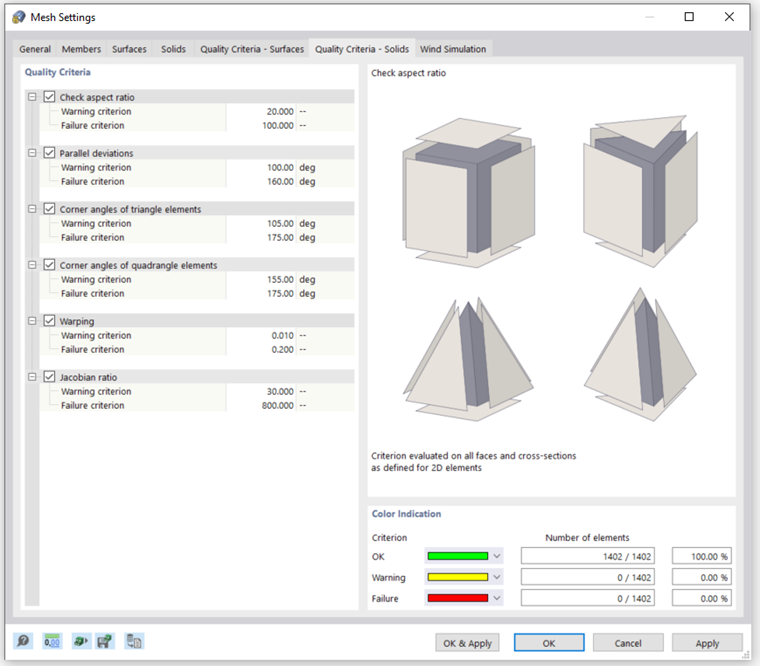

Totéž platí pro kritéria kvality pro tělesa.
Simulace větru

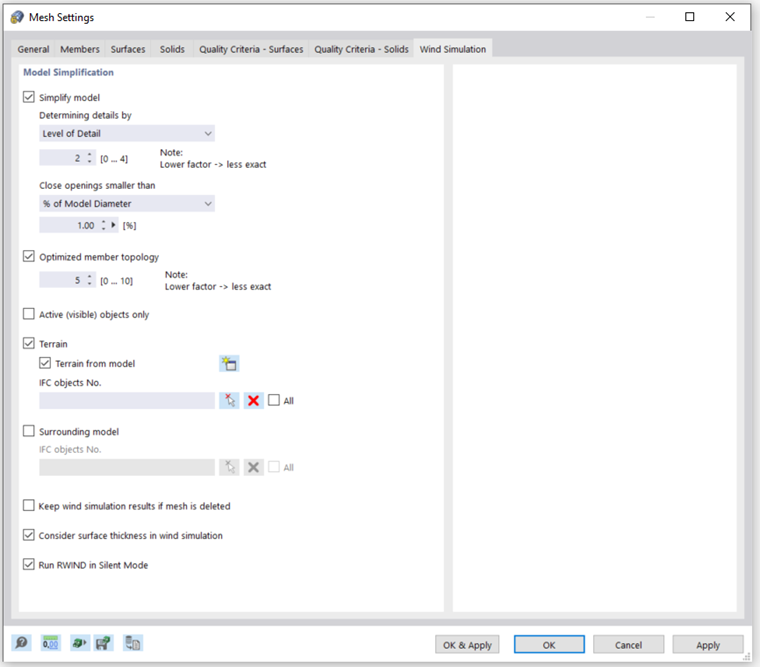

Specifická nastavení sítě lze také provést pro speciální addon „Simulace větru“. Pokud jste zakoupili program RWIND a používáte jej pro simulace ve větrném tunelu, obecně se doporučuje provést všechna nastavení přímo v tomto programu. Na rozdíl od nastavení definovaných v programu RFEM lze zde přímo vyhodnotit účinky na síť.
Podrobný popis nastavení sítě pro simulaci větru naleznete v kapitole Nastavení sítě prvků manuálu RWIND.
