Les paramètres de maillage peuvent être contrôlés dans une boîte de dialogue spécifique où les données sont organisées en plusieurs onglets.

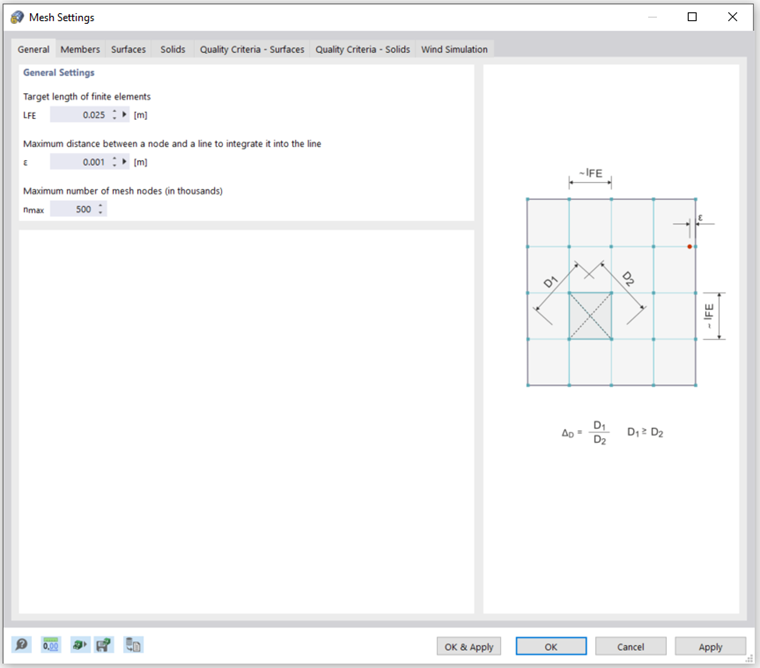

Général
La longueur visée des éléments finis permet de contrôler la taille globale du maillage. Plus la taille du maillage est fine, plus les résultats seront précis. Cependant, cela augmente également la quantité de données et le temps de calcul, car pour chaque nœud EF supplémentaire, plus d’équations doivent être résolues. De plus, les effets de singularité sont plus perceptibles avec un maillage fin.
La discrétisation est un point crucial pour l’analyse EF qui suit : un maillage trop fin retarde le calcul sans augmenter significativement la qualité des résultats. Inversement, si la taille du maillage est trop grossière, les conditions aux limites sont insuffisamment capturées. La recommandation suivante est un repère pour la longueur souhaitée des côtés des éléments finis : environ huit à dix éléments devraient être générés entre les lignes de contour d’une surface. Un nombre minimum de quatre éléments devrait être observé.
La Distance max entre un nœud et une ligne permet de contrôler la distance admissible pour qu’un nœud d’une soit intégré à son maillage EF. Si la distance depuis le nœud est plus grande, un nouveau nœud de maillage EF est créé.
Le Nombre maximal de nœuds de maillage permet de contrôler la limite de nœuds générés afin d’assurer l’efficacité du programme et de l’ordinateur.

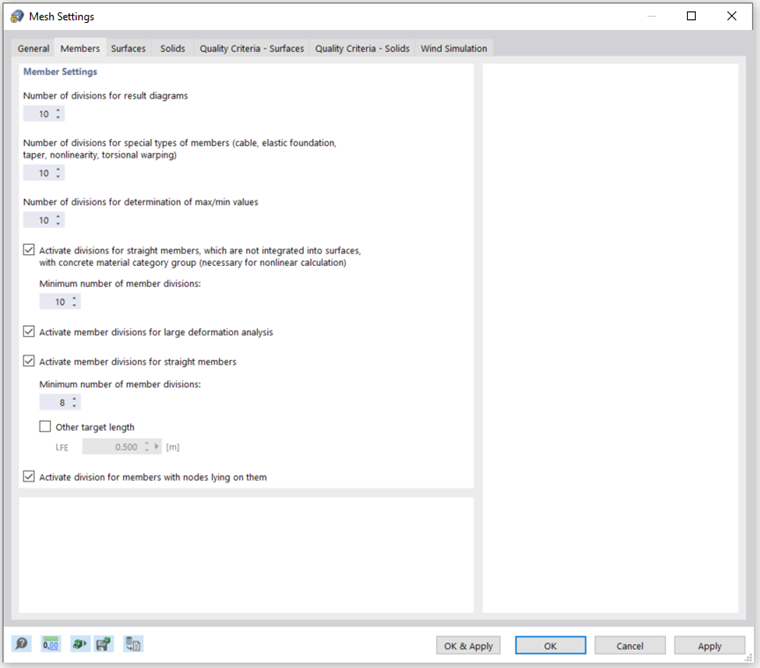

Barres
Le Nombre de divisions pour les types spéciaux de barres (par exemple : câbles, jarrets ou les barres avec des fondations élastiques ou des caractéristiques non linéaires) est ajustable de manière appropriée pour que les divisions réelles des barres soient effectuées par des nœuds intermédiaires. Cependant, cette spécification n’a aucun effet si une barre est disposée sur la ligne de contour d’une surface ou si un raffinement de maillage est appliqué à sa ligne de définition.
Avec l’option Activer les divisions de barre pour l’analyse des grandes déformations, les poutres peuvent être divisées par des nœuds intermédiaires pour ce type de calcul nécessitant une plus grande précision. Le nombre de divisions de barre est pris à partir de celui défini pour les « types spéciaux de barres ».
Si vous utilisez l’option Activer les divisions de barre pour les barres droites qui ne sont pas intégrées dans les surfaces, des nœuds EF sont créés sur toutes les barres libres et pris en compte en conséquence dans le calcul. La longueur EF est, soit reprise à partir de la taille globale du maillage (LEF) de l’onglet Général, soit définissable manuellement.
L’option Activer la division pour les barres avec des nœuds situés dessus, des nœuds EF sont générés aux emplacements de la barre où d’autres barres se terminent, sans y être connectées.

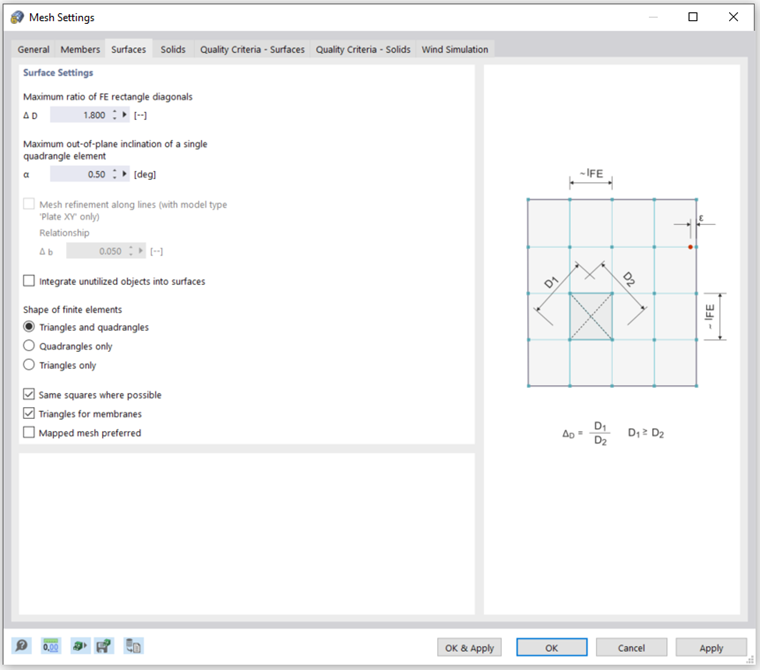

Surfaces
Les résultats les plus précis sont obtenus pour des éléments aussi proches que possible d’un carré. Pour un carré, le rapport des diagonales D1/D2 = 1. Le côté droit de l’onglet le montre. Le Rapport maximal des diagonales du rectangle EF contrôle la valeur limite ΔD du rapport entre les deux diagonales. Cependant, le rapport spécifié n’est pas obligatoire lorsque la valeur ne peut pas être maintenue pour créer de manière optimale des éléments adjacents. Si la valeur est trop grande, des éléments avec des angles très aigus ou obtus peuvent être créés, ce qui peut entraîner des problèmes numériques.
Une surface courbe est couverte par des éléments plans lors de la formation du maillage EF. L’angle d’inclinaison hors plan maximale α définit l’inclinaison limite d’un seul élément quadrangulaire par rapport au plan. Il décrit le plus grand angle admissible entre les normales de deux éléments (voir la figure suivante avec les normales de deux éléments triangulaires). Si la valeur est dépassée, l’élément sera divisé en d’autres éléments triangulaires.
La Forme des éléments finis est constituée par défaut d’éléments triangulaires et quadrangulaires. Cela se base sur la considération suivante : un maillage composé uniquement de carrés n’est souvent pas possible, bien qu’il produirait les résultats les plus précis. Les triangles, d’autre part, peuvent mailler toutes les surfaces, mais ont tendance à « se verrouiller » ; ce qui peut occasionner de petites erreurs numériques. Par conséquent, les triangles sont utilisés pour les zones difficiles, mais les carrés ou rectangles sont généralement préférés. Forcer l’utilisation d’un type d’élément unique est généralement inutile.

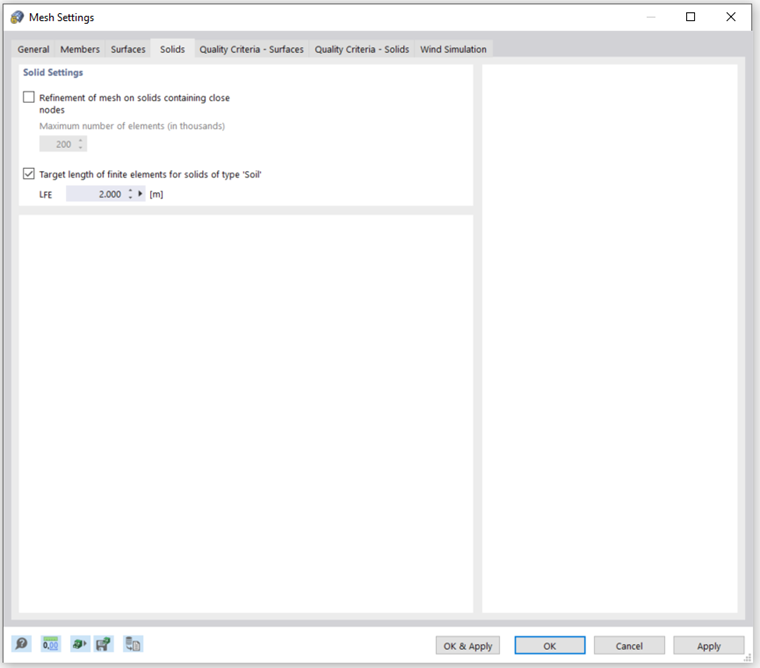

Solides
Si des nœuds sont très proches les uns des autres sur un solide, un raffinement automatique du maillage sur les solides peut être activé. Cela permet d’assurer que tous les nœuds sont correctement détectés par le maillage EF. La taille du maillage du solide résulte de la plus petite distance entre les nœuds. Le nombre d’éléments 3D générés peut être limité manuellement pour cette option.
Il est également possible de définir la Longueur visée de l’élément fini pour les solides de type « Sol ». Cette valeur n’est cependant pas obligatoire pour le logiciel. Si le paramètre pour un élément ne peut être atteint, la prochaine meilleure variante sera générée.

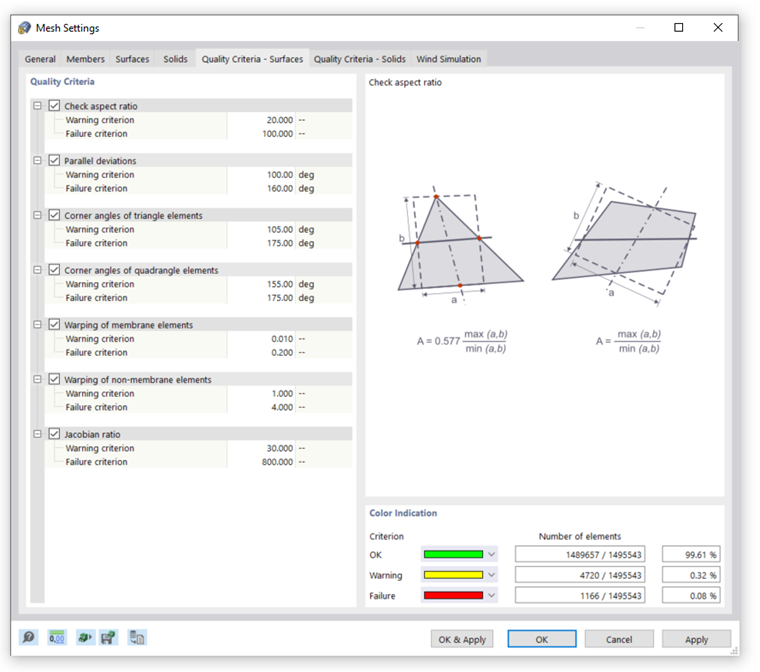

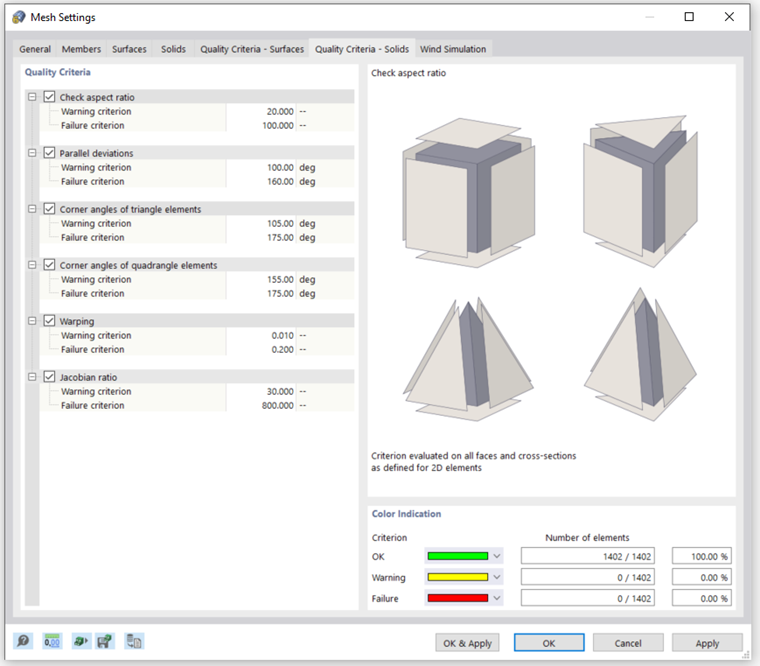

Critères de qualité - Surfaces / Critères de qualité - Solides
Les paramètres des deux onglets « Critères de qualité » permettent d’évaluer les résultats de la génération automatique du maillage EF pour les éléments de surface et solides.
Plusieurs critères dˆévaluation pour lesquels les limites peuvent être définies pour Avertissement et Échec sont disponibles. Si un critère (activé) est violé, l’élément fini correspondant est indiqué. Tous les éléments sont évalués individuellement. L’évaluation du maillage est affichée dans la zone inférieure droite de l’onglet. Pour afficher les éléments critiques graphiquement sur le modèle, sélectionnez le « Navigateur - Afficher » où vous activez ensuite l’option Qualité du maillage dans l’élément de catégorie Maillage. Pour chaque critère de qualité, les paramètres du critère sélectionné sont affichés sur le côté droit. Ci-dessus, l’option « rapport de forme » est illustrée. Les limites pour marquer l’élément peuvent être définies individuellement. En général, il est conseillé de laisser les valeurs par défaut activées pour tous les critères. Selon l’application, il peut être utile de rendre les critères plus stricts ou moins stricts. La fonction offre une option personnalisable et claire permettant de vérifier la qualité du maillage EF et de l’ajuster, si nécessaire. Il en va de même pour les critères de qualité des éléments solides. ==== Simulation des flux de vent ==== Des paramètres de maillage spécifiques peuvent également être tous définis pour le module complémentaire spécial « Simulation des flux de vent ». Si le logiciel RWIND a été acheté et utilisé pour des simulations de soufflerie, il est généralement recommandé de faire tous les réglages directement dans ce logiciel. Contrairement aux paramètres définis dans RFEM, les effets sur le maillage peuvent être évalués directement là-bas. Pour une description détaillée des paramètres de maillage de simulation des flux de vent, consultez le chapitre [https://www.dlubal.com/fr/telechargements-et-informations/documents/manuels-en-ligne/rwind-3/005658 Mailalge EF] du manuel de RWIND.
