Le impostazioni della mesh possono essere controllate in una finestra di dialogo specifica dove i dati sono organizzati in diverse schede.
Generale
La lunghezza target degli elementi finiti controlla la dimensione globale della mesh. Quanto più fine è la dimensione della mesh, tanto più precisi saranno i risultati. Tuttavia, ciò aumenta anche la quantità di dati e il tempo di calcolo, poiché per ogni nodo FE aggiuntivo, devono essere risolte più equazioni. Inoltre, gli effetti di singolarità sono più evidenti con una mesh fine.
La discretizzazione è un punto cruciale per l'analisi FE successiva: una dimensione della mesh troppo fine ritarderà il calcolo senza aumentare significativamente la qualità dei risultati. D'altra parte, se la dimensione della mesh è troppo grossolana, le condizioni al contorno sono catturate in modo insufficiente. Come orientamento per la lunghezza laterale desiderata degli elementi finiti si raccomanda quanto segue: Dovrebbero essere generati circa otto-dieci elementi tra le linee di confine di una superficie. Si dovrebbe rispettare un numero minimo di quattro elementi.
La distanza massima tra un nodo e una linea controlla la distanza consentita per un nodo da una linea da integrare nella sua mesh FE. Se la distanza dal nodo è maggiore, verrà creato un nuovo nodo della mesh FE.
Il numero massimo di nodi della mesh controlla il limite di nodi generati in modo che l'efficienza del programma e del computer sia garantita.
Travi

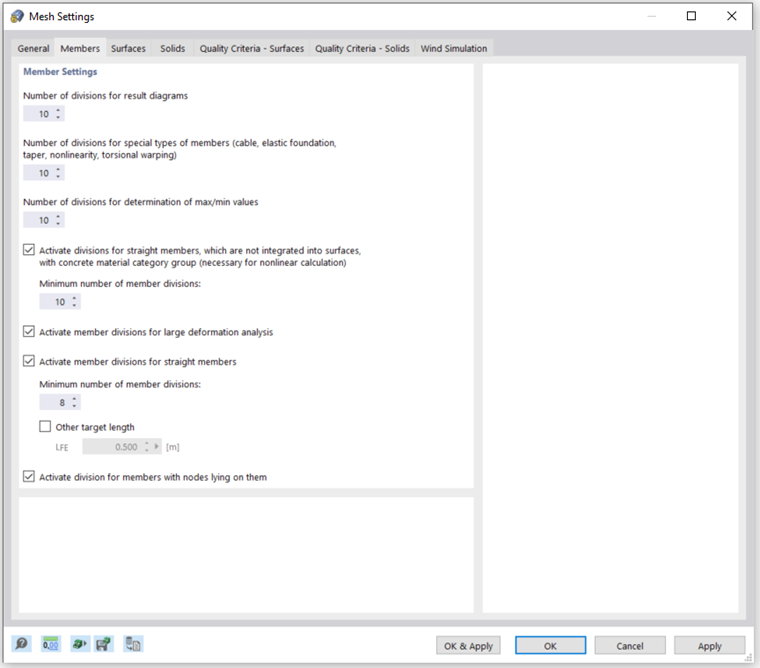

Il numero di divisioni per tipi speciali di travi - come cavi, rastremazioni o travi con fondazioni elastiche o caratteristiche non lineari - può essere regolato in modo appropriato in modo che le divisioni reali delle travi siano effettuate da nodi intermedi. Tuttavia, questa specifica non ha effetto se una trave è disposta sulla linea di confine di una superficie o se un perfezionamento della mesh è applicato alla sua linea di definizione.
Con l'opzione Attivare divisioni delle travi per l'analisi delle grandi deformazioni, le travi possono essere divise da nodi intermedi per quel tipo di calcolo che richiede una maggiore precisione. Il numero di divisioni delle travi è preso da quello definito per i "tipi speciali di travi".
Se utilizzi l'opzione Attivare divisioni delle travi per travi diritte non integrate in superfici, i nodi FE verranno creati su tutte le travi libere e presi in considerazione di conseguenza nel calcolo. La lunghezza della FE viene presa o dalla dimensione globale della mesh (LFE) della scheda Generale oppure può essere definita manualmente.
Con l'opzione Attivare divisioni per travi con nodi posizionati su di esse, i nodi FE sono generati nelle posizioni delle travi dove altre travi terminano, ma non hanno connessioni con loro.
Superfici

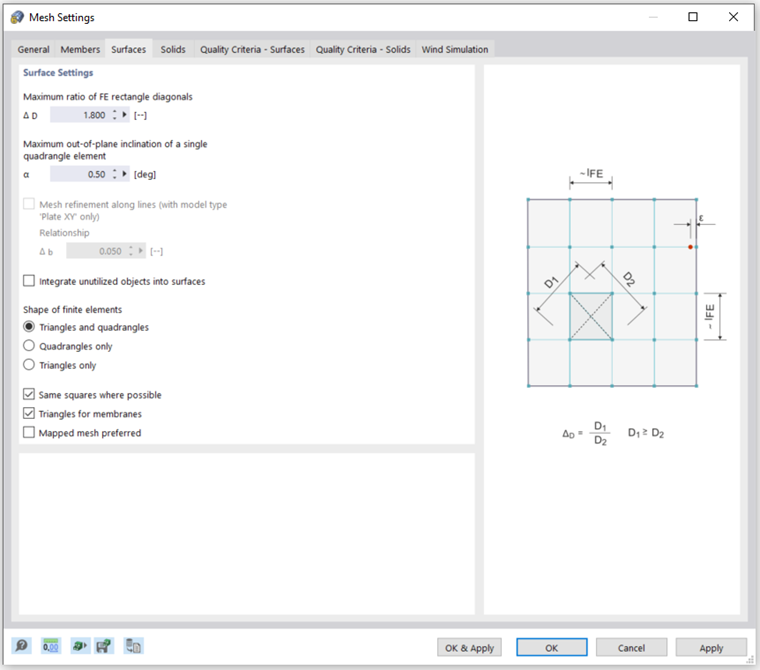

I risultati più accurati si ottengono per elementi il più vicino possibile a un quadrato. Per un quadrato, il rapporto delle diagonali D1/D2 &uguale; 1. Ciò è visualizzato sul lato destro della scheda. Il Rapporto massimo delle diagonali del rettangolo FE controlla il valore limite ΔD del rapporto tra le due diagonali. Tuttavia, il rapporto specificato non è obbligatorio quando il valore non può essere rispettato per creare ottimamente gli elementi adiacenti. Se il valore è troppo grande, tuttavia, potrebbe essere creato un numero eccessivo di elementi con angoli molto acuti o ottusi, il che può causare problemi numerici.
Una superficie curva è coperta da elementi piani nella formazione della mesh FE. L'angolo di inclinazione massima fuori piano α definisce l'inclinazione limite di un singolo elemento quadrangolare dal piano. Descrive l'angolo massimo consentito tra le normali di due elementi (vedi la figura seguente con le normali di due elementi triangolari). Se il valore viene superato, l'elemento verrà diviso in ulteriori elementi triangolari.
La forma degli elementi finiti è composta per impostazione predefinita sia da elementi triangolari sia quadrangolari. Ciò si basa sulla seguente considerazione: Una mesh composta esclusivamente da quadrati è spesso impossibile, anche se produrrebbe i risultati più accurati. I triangoli, d'altra parte, possono adattarsi a qualsiasi superficie, ma tendono al "bloccaggio", cioè un piccolo errore numerico. Pertanto, i triangoli vengono utilizzati per aree difficili, ma in generale vengono preferiti quadrati o rettangoli. Forzare uno dei due tipi di elementi esclusivamente di solito non è utile.
Solidi

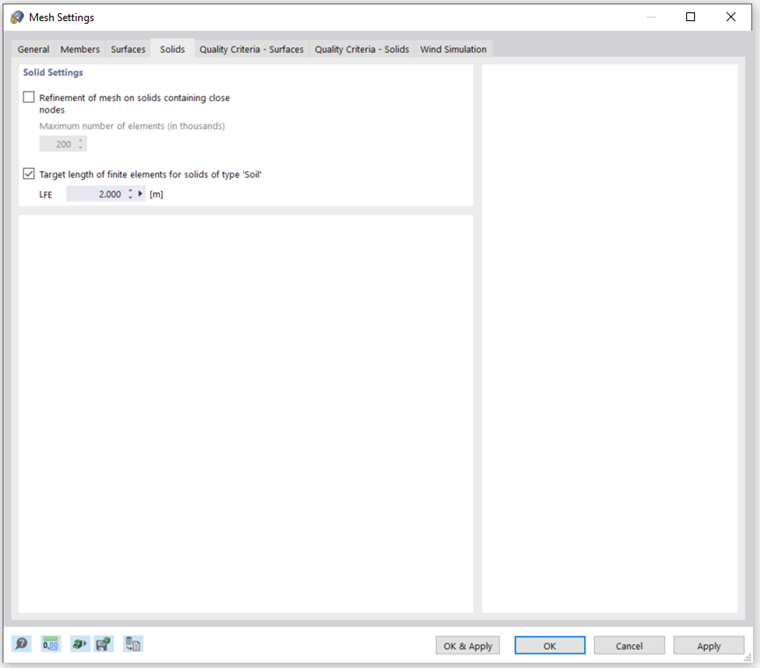

Se i nodi sono molto vicini l'uno all'altro su un solido, può essere attivato un automatico Raffinamento della mesh su solidi. Ciò garantirà che tutti i nodi siano riconosciuti correttamente dalla mesh FE. La dimensione della mesh del solido deriva dalla distanza più piccola tra i nodi. Il numero di elementi 3D generati può essere limitato manualmente per tale opzione.
Inoltre, è possibile definire la Lunghezza target dell'elemento finito per solidi di tipo 'Suolo'. Tuttavia, questo valore non è obbligatorio per il programma. Se l'impostazione per un elemento non può essere raggiunta, verrà generata la prossima variante migliore.
Criteri di Qualità - Superfici / Criteri di Qualità - Solidi

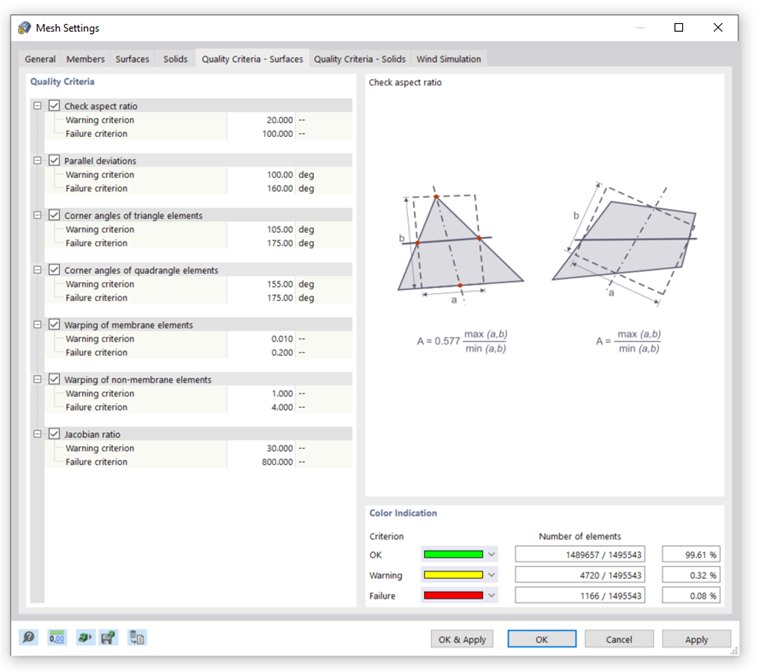

I parametri delle due schede "Criteri di Qualità" consentono di valutare i risultati della generazione automatica della mesh FE per elementi di superficie e solidi.
Sono disponibili diversi criteri di valutazione dove i limiti possono essere impostati per Avviso e Errore. Se un qualsiasi criterio (attivato) viene violato, l'elemento finito rispettivo sarà contrassegnato. Tutti gli elementi sono valutati individualmente. La valutazione della mesh è visualizzata nell'area in basso a destra della scheda. Per visualizzare gli elementi critici graficamente sul modello, seleziona il "Navigator - Display" dove poi attivi l'opzione Qualità della Mesh nell'elemento della categoria Mesh.
Per ogni criterio di qualità, i parametri del criterio selezionato sono mostrati sul lato destro. Nell'immagine sopra, l'opzione "rapporto di aspetto" è illustrata.
I limiti per contrassegnare l'elemento possono essere impostati individualmente. Di solito, è consigliabile lasciare i valori predefiniti attivati per tutti i criteri. A seconda dell'applicazione, può essere utile rendere i criteri più rigorosi o meno rigidi.
La funzione offre una possibilità personalizzabile e chiara per controllare la qualità della mesh FE e per regolarla, se necessario.

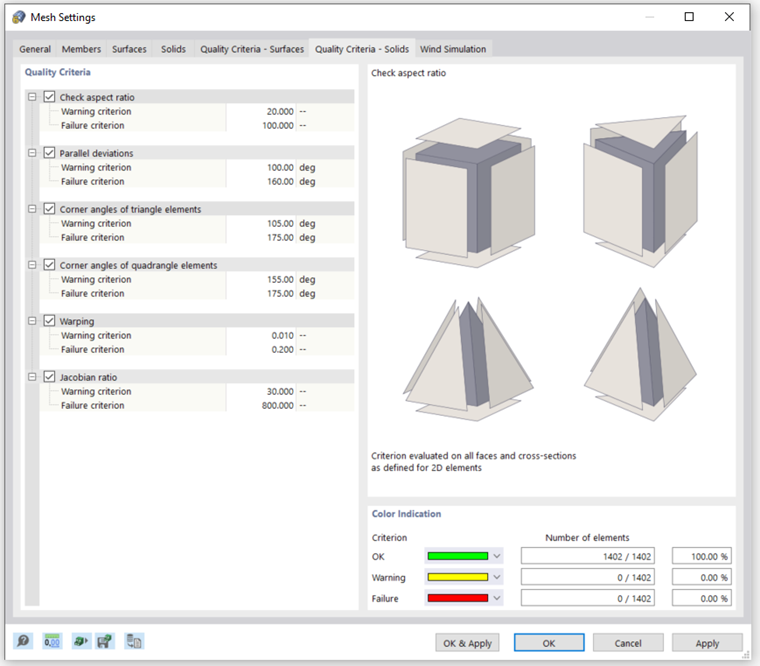

Lo stesso vale per i criteri di qualità per gli elementi solidi.
Simulazione del Vento

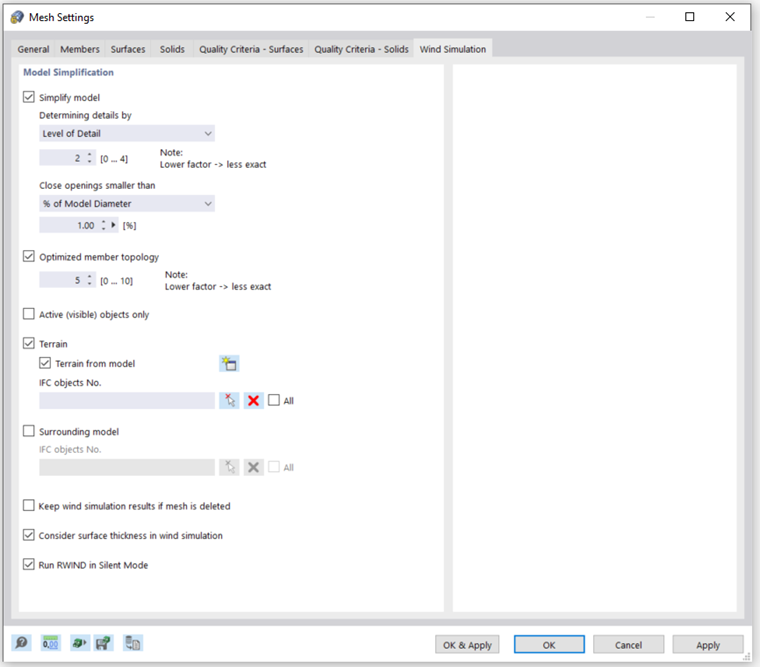

Impostazioni specifiche della mesh possono anche tutte essere fatte per il componente aggiuntivo "Simulazione del Vento" in soluzione speciale. Se il programma RWIND è stato acquistato e utilizzato per simulazioni in galleria del vento, è generalmente consigliato fare tutte le impostazioni direttamente in quel programma. A differenza delle impostazioni definite in RFEM, gli effetti sulla mesh possono essere valutati direttamente lì.
Una descrizione dettagliata delle impostazioni della mesh per la simulazione del vento può essere trovata nel capitolo FE Mesh del manuale RWIND.
