Los ajustes de la malla se pueden controlar en un cuadro de diálogo específico donde los datos están organizados en varias pestañas.
General

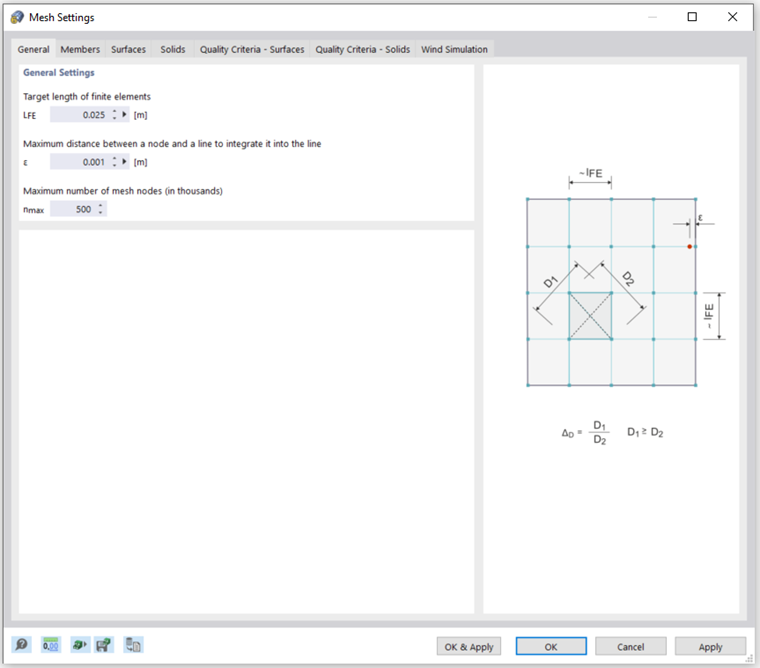

La Longitud objetivo de los elementos finitos controla el tamaño global de la malla. Cuanto más fina es la malla, más precisos son los resultados. Sin embargo, también aumenta la cantidad de datos y el tiempo de cálculo, ya que por cada nodo FE adicional se deben resolver más ecuaciones. Además, los efectos de singularidad son más notables con una malla fina.
La discretización es un punto crucial para el análisis FE subsiguiente: Un tamaño de malla demasiado fino retrasará el cálculo sin aumentar significativamente la calidad de los resultados. Por otro lado, si el tamaño de malla es demasiado grueso, las condiciones límite no se capturan adecuadamente. Como orientación para la longitud lateral deseada de los elementos finitos, se recomienda lo siguiente: Se deben generar entre ocho y diez elementos entre las líneas de borde de una superficie. Se debe cumplir un número mínimo de cuatro elementos.
La Distancia máxima entre un nodo y una línea controla la distancia permisible de un nodo desde una línea para ser integrado en su malla FE. Si la distancia desde el nodo es mayor, se creará un nuevo nodo de malla FE para él.
El Número máximo de nodos de malla controla el límite de nodos generados para garantizar la eficiencia del programa y la computadora.
Miembros
El Número de divisiones para tipos especiales de miembros – como cables, transiciones o miembros con cimientos elásticos o características no lineales – puede ajustarse adecuadamente para que las divisiones reales de los miembros se realicen mediante nodos intermedios. Sin embargo, esta especificación no tiene efecto si un miembro se dispone en la línea límite de una superficie o si se aplica un refinamiento de malla a su línea de definición.
Con la opción Activar divisiones de miembros para análisis de grandes deformaciones, las vigas pueden dividirse mediante nodos intermedios para ese tipo de cálculo que requiere una mayor precisión. El número de divisiones de miembros se toma del definido para los "tipos especiales de miembros".
Si utiliza la opción Activar divisiones de miembros para miembros rectos que no están integrados en superficies, se crearán nodos FE en todos los miembros libres y se tendrán en cuenta adecuadamente en el cálculo. La longitud FE se toma ya sea del tamaño de malla global (LFE) de la pestaña General o se puede definir manualmente.
Con la opción Activar división para miembros con nodos situados sobre ellos, se generan nodos FE en las ubicaciones del miembro donde terminan otros miembros, pero no tienen conexión con él.
Superficies
Se obtienen los resultados más precisos para elementos que están lo más cerca posible de un cuadrado. Para un cuadrado, la proporción de las diagonales D1/D2 = 1. Esto se visualiza en el lado derecho de la pestaña. La Proporción máxima de las diagonales de los rectángulos FE controla el valor límite ΔD de la proporción entre las dos diagonales. Sin embargo, la proporción especificada no es obligatoria cuando no se puede mantener el valor para crear óptimamente elementos adyacentes. Sin embargo, si el valor es demasiado grande, se pueden crear elementos con ángulos muy agudos u obtusos, lo que puede llevar a problemas numéricos.
Una superficie curva está cubierta por elementos planos al formar la malla FE. El ángulo Inclinación máxima fuera del plano α define la inclinación límite de un elemento cuadrangular del plano. Describe el ángulo permisible más grande entre las normales de dos elementos (ver la siguiente figura con las normales de dos elementos triangulares). Si se excede el valor, el elemento se dividirá en más elementos triangulares.
La Forma de elementos finitos consiste en elementos tanto triangulares como cuadrangulares de forma predeterminada. Esto se basa en la siguiente consideración: Una malla compuesta sólo por cuadrados a menudo no es posible, aunque produciría los resultados más precisos. Los triángulos, por otro lado, pueden mallas cualquier superficie, pero tienden a "bloquearse"; es decir, un pequeño error numérico. Por lo tanto, los triángulos se utilizan para áreas difíciles, pero en general se prefieren los cuadrados o rectángulos. Forzar uno de los dos tipos de elementos exclusivamente generalmente no es útil.
Sólidos

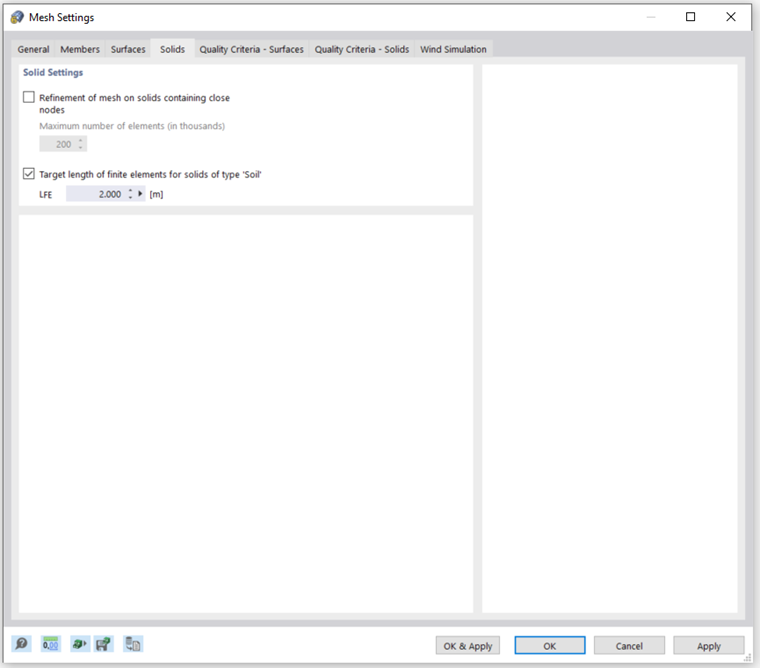

Si los nodos están muy cerca entre sí en un sólido, se puede activar un Refinamiento automático de malla en sólidos. Esto garantizará que todos los nodos se detecten correctamente por la malla FE. El tamaño de malla del sólido resulta de la distancia más pequeña entre los nodos. El número de elementos 3D generados se puede limitar manualmente para esa opción.
Además, es posible definir la Longitud objetivo de elemento finito para sólidos de tipo 'Suelo'. Sin embargo, este valor no es obligatorio para el programa. Si no se puede alcanzar la configuración de un elemento, se generará la mejor variante siguiente.
Criterios de calidad - Superficies / Criterios de calidad - Sólidos
Los parámetros de las dos pestañas "Criterios de Calidad" permiten evaluar los resultados de la generación automática de la malla FE para elementos de superficie y sólidos.

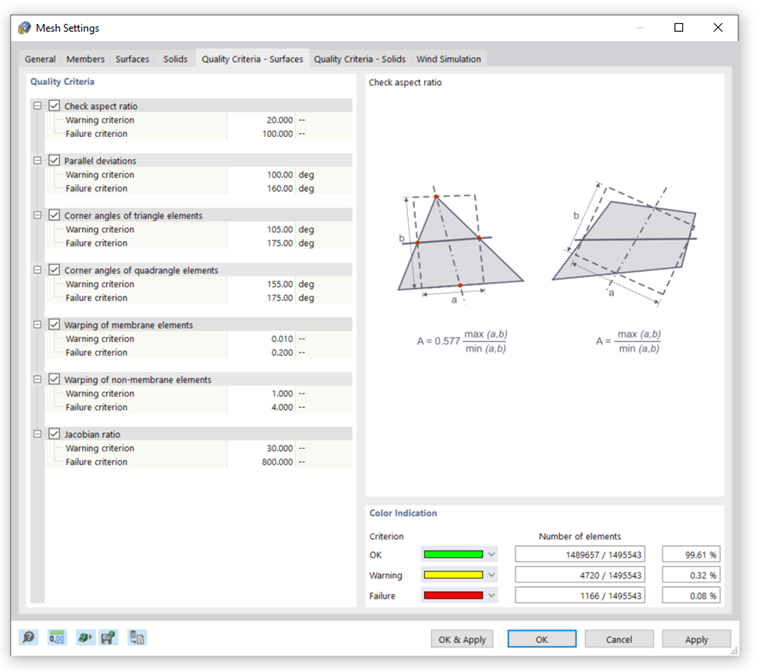

Varios criterios de evaluación están disponibles donde los límites se pueden establecer para Advertencia y Fallo. Si se viola cualquier criterio (activado), se marcará el respectivo elemento finito. Todos los elementos se evalúan individualmente. La evaluación de la mallado se muestra en el área inferior derecha de la pestaña. Para mostrar gráficamente los elementos críticos en el modelo, seleccione el "Navegador - Mostrar" donde luego activa la opción Calidad de Malla en el elemento de categoría Malla.

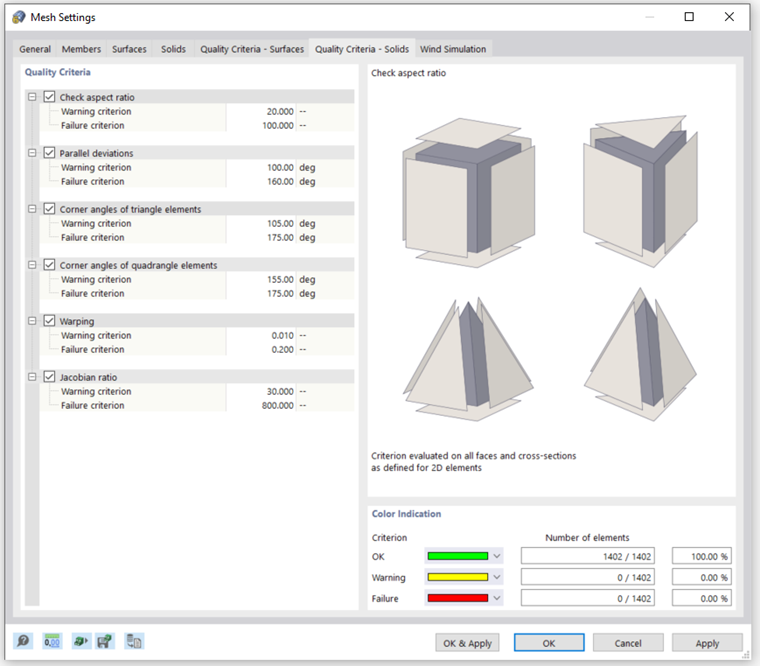

Para cada criterio de calidad, los parámetros del criterio seleccionado se muestran en el lado derecho. En la imagen anterior, se ilustra la opción "relación de aspecto".
Los límites para marcar el elemento se pueden establecer individualmente. Generalmente, se aconseja dejar los valores predeterminados activados para todos los criterios. Dependiendo de la aplicación, puede ser útil hacer los criterios más estrictos o menos estrictos.
La función ofrece una posibilidad personalizable y clara para verificar la calidad de la malla FE y ajustarla, si es necesario.
Lo mismo se aplica a los criterios de calidad para elementos sólidos.
Simulación de Viento

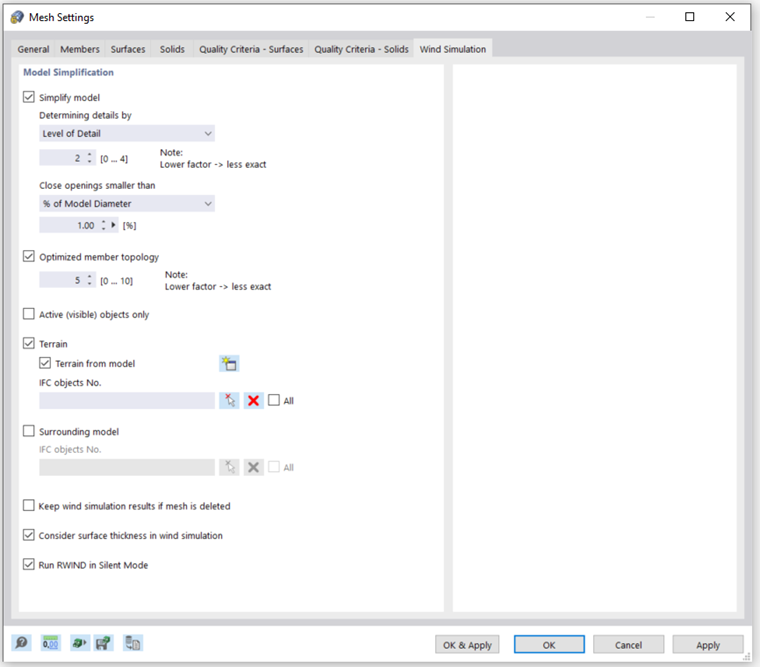

También se pueden hacer todos los ajustes específicos de malla para el complemento de solución especial "Simulación de Viento". Si se adquirió y utilizó el programa RWIND para simulaciones de túnel de viento, en general se recomienda hacer todos los ajustes directamente en ese programa. A diferencia de los ajustes definidos en RFEM, los efectos en la malla se pueden evaluar directamente allí.
Se puede encontrar una descripción detallada de los ajustes de malla de simulación de viento en el capítulo FE Mesh del manual de RWIND.
