Definition von Knicklängen

Für Stabilitätsnachweise nach dem Ersatzstabverfahren ist die Definition von Knicklängen notwendig, um die kritische Last für das Stabilitätsversagen zu ermitteln. Dabei haben Sie die Wahl, ob Sie die Knicklängenbeiwerte und Knotenlager selber definieren oder die in der Stabilitätsanalyse bereits berechneten Knicklängen importieren wollen.

Import der Knicklängen aus der Stabilitätsanalyse

Im Navigator können unter 'Typen für die Stahlbemessung' - 'Knicklängen' neue Knicklängen erstellt werden. Legen Sie einen Namen für die Knicklänge fest und aktivieren Sie die Option 'Aus Stabilitätsanalyse importieren'.

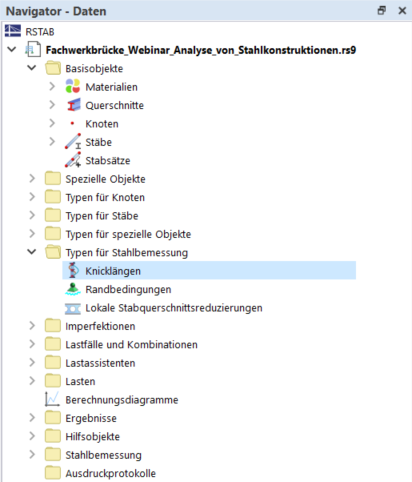

01 Neue Knicklänge

02 Knicklänge der Obergurte erstellen

Um die Knicklängen aus der Stabilitätsanalyse zu importieren, gehen Sie auf den entsprechenden Reiter. Für jede Hauptachse kann dort die Eigenform eines spezifischen Lastfalls festgelegt werden. Für das Beispiel der Fachwerkbrücke wird nur der Bereich 'Um Achse z/v' betrachtet. Dort wählen Sie die für den Verzweigungslastfaktor maßgebende Lastkombination, in diesem Fall Lastkombination 9, und selektieren mit einen der beiden mittleren Stäbe des rechten Obergurts (2). Da diese Stäbe die höchste Belastung erfahren, kann deren Knicklänge vereinfachend für alle Stäbe der Obergurte angenommen werden. Weisen Sie die Knicklänge den Stäben zu (3), indem Sie die Sichtbarkeit auf die Gurte beschränken und ein Fenster über die beiden Obergurte ziehen.

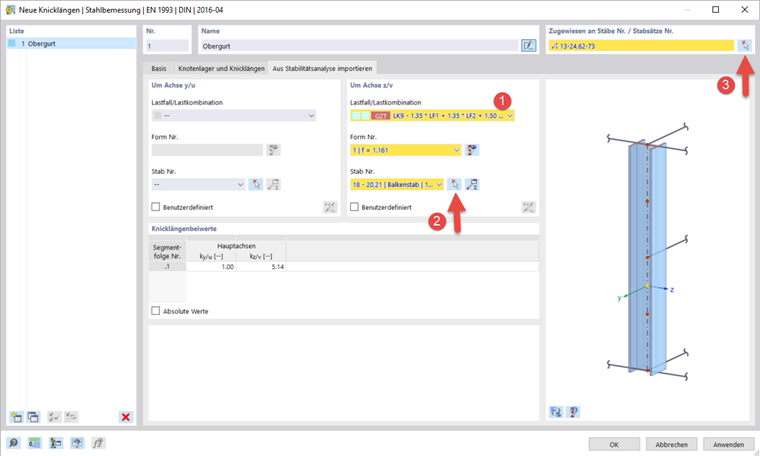

04 Knicklänge aus Stabilitätsanalyse importieren

05 Obergurte auswählen

Knicklängen selber festlegen

Im Register 'Knotenlager und Knicklängen' können Sie eigene Knicklängenbeiwerte und Lager festlegen. Erstellen Sie beispielhaft eine neue Knicklänge für die Diagonalen und Pfosten und geben Sie den Knicklängenbeiwert k_y/u = 0.9 manuell ein. Weisen Sie die Knicklänge anschließend den entsprechenden Stäben zu.

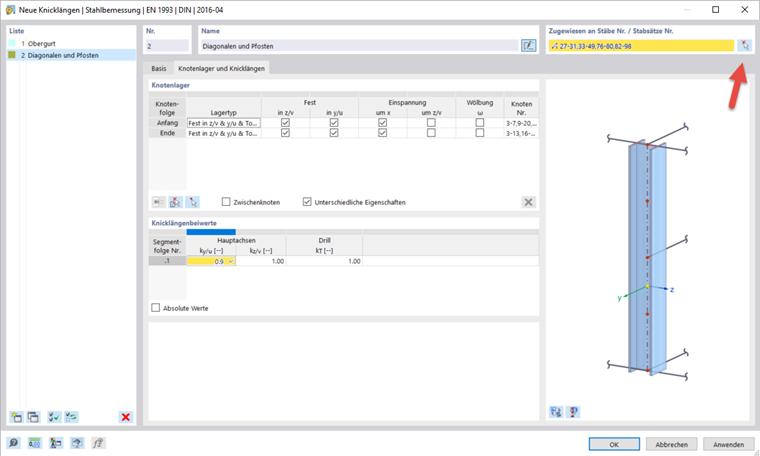

06 Knicklängen der Diagonalen und Pfosten

07 Zuweisung der Knicklänge an die Pfosten und Diagonalen

Zu überprüfende Formen des Stabilitätsversagens

Sie können im Register 'Basis' festlegen, welche Formen des Stabilitätsversagens überprüft werden sollen. Legen Sie eine neue Knicklänge für die Querrahmen an und deaktivieren Sie beispielsweise das Biegeknicken um die starke Achse. Für diese Verformungsrichtung wird somit kein Stabilitätsnachweis geführt. Deaktivieren Sie außerdem die Einspannung am oberen Ende der Stäbe, da die Querrahmen die stabilisierenden Elemente der Stahlbrücke darstellen und nicht selber in der Ebene gehalten werden.

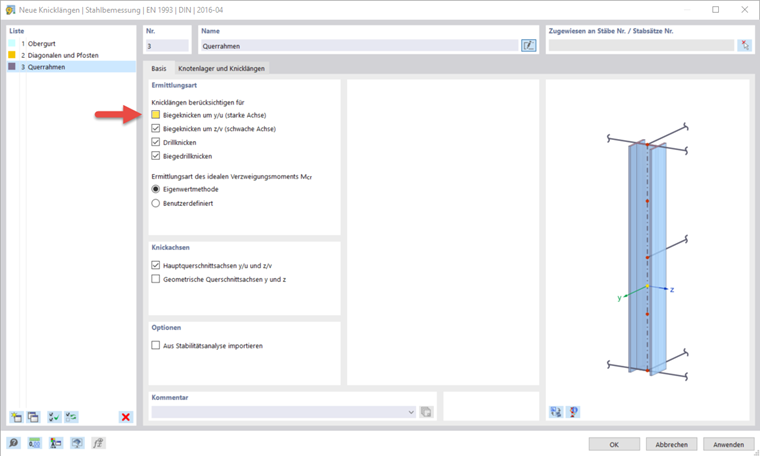

08 Knicklänge der Querrahmen

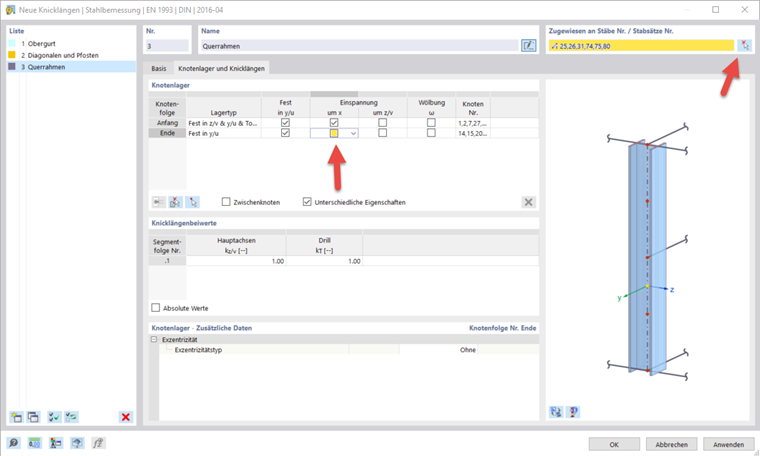

09 Knotenlager der Knicklänge manuell bearbeiten

Weisen Sie diese Knicklänge den äußeren Pfosten sowie den beiden Pfosten in der Mitte der Brücke zu.
