Definicja długości efektywnych

W przypadku kontroli stateczności zgodnie z metodą pręta zastępczego konieczne jest zdefiniowanie długości efektywnych w celu określenia obciążenia krytycznego dla zniszczenia stateczności. Można samodzielnie zdefiniować współczynniki długości efektywnej i podpory węzłowe lub zaimportować długości efektywne już obliczone w analizie stateczności.

Import długości efektywnych z analizy stateczności

W nawigatorze w sekcji ' Typy dla wymiarowania stali '-' Długości wyboczeniowe ' można utworzyć nowe długości wyboczeniowe. Należy zdefiniować nazwę dla długości efektywnej i aktywować opcję 'Import z analizy stateczności '.

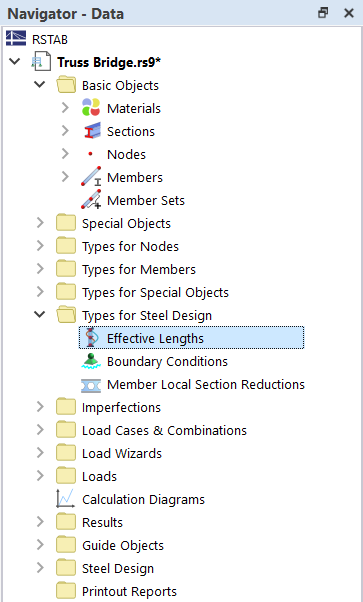

01 Nowa długość efektywna

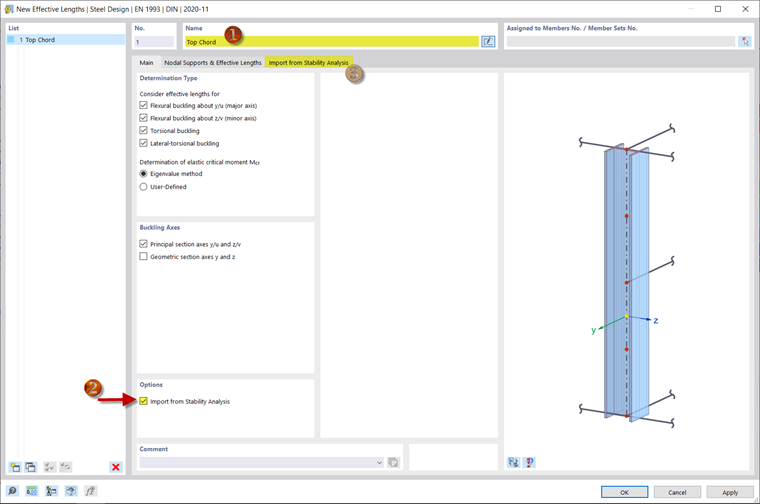

02 Utwórz długość wyboczeniową górnych pasów

Aby zaimportować długości efektywne z analizy stateczności, przejdź do odpowiedniej zakładki. Dla każdej osi głównej można zdefiniować kształt postaci konkretnego przypadku obciążenia. Dla przykładu mostu kratownicowego brane jest pod uwagę tylko pole 'wokół osi z/v'. Tutaj należy wybrać decydującą kombinację obciążeń dla współczynnika obciążenia krytycznego, w tym przypadku kombinacji obciążeń 9, i za pomocą przycisku wybrać jeden z dwóch środkowych prętów prawego górnego pasa (2). Ponieważ pręty te podlegają największemu obciążeniu, ich długość wyboczeniową można założyć dla wszystkich prętów górnych pasów. Przypisać długość wyboczeniową do prętów (3), ograniczając widoczność do pasów i rysując okno nad dwoma górnymi pasami.

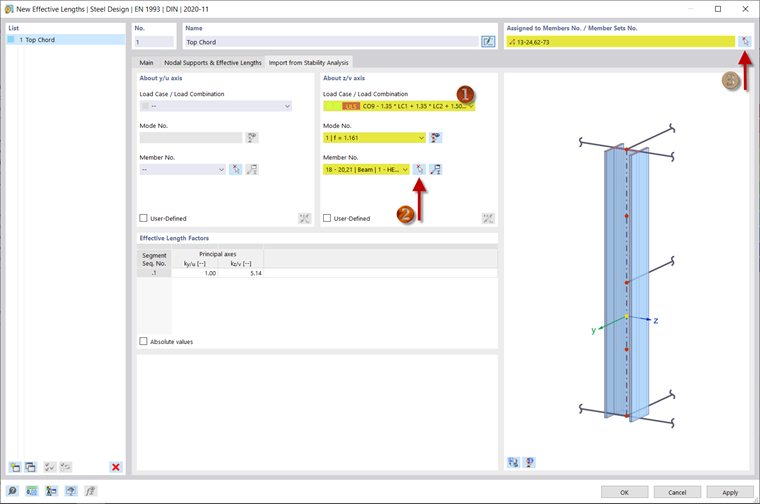

04 Importowanie długości efektywnej z analizy stateczności

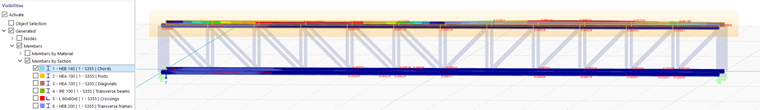

05 Wybierz górne pasy

Samodzielnie zdefiniuj długości efektywne

W zakładce 'Podpory węzłowe i długości efektywne' można zdefiniować własne współczynniki długości efektywnej i podpory. Przykładowo, utwórz nową długość efektywną dla krzyżulców i słupków oraz wprowadź ręcznie współczynnik długości efektywnej k_y/u = 0,9. Następnie przypisz długość efektywną do odpowiednich prętów.

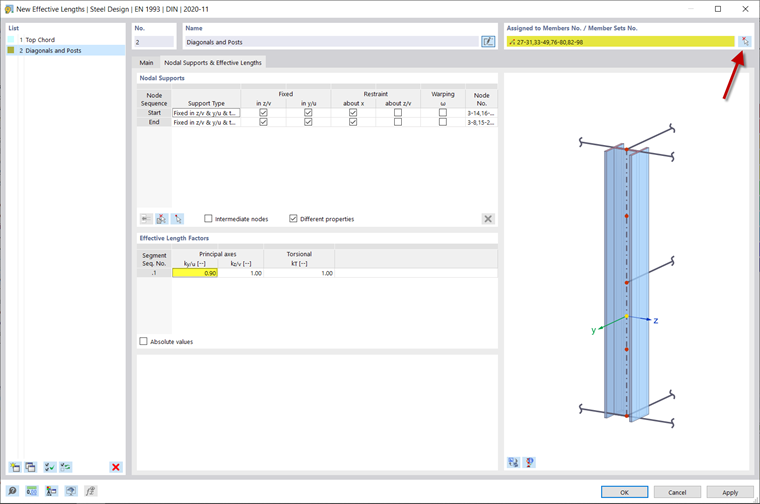

06 Długości efektywne krzyżulców i słupków

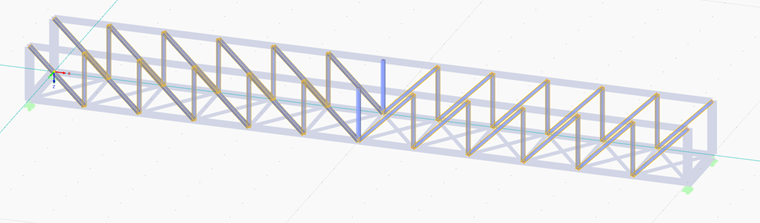

07 Przypisanie długości efektywnej do słupów i przekątnych

Formy uszkodzenia stateczności do sprawdzenia

W zakładce 'Podstawa' można określić, które postacie uszkodzenia stateczności mają być sprawdzane. Utworzyć nową długość wyboczeniową dla wręg poprzecznych i wyłączyć na przykład wyboczenie giętne względem osi mocnej. Dla tego kierunku odkształcenia nie jest przeprowadzana analiza stateczności. Należy również dezaktywować utwierdzenie w górnej części prętów, ponieważ ramy poprzeczne są elementami stabilizującymi stalowego pomostu i nie są utrzymywane w płaszczyźnie.

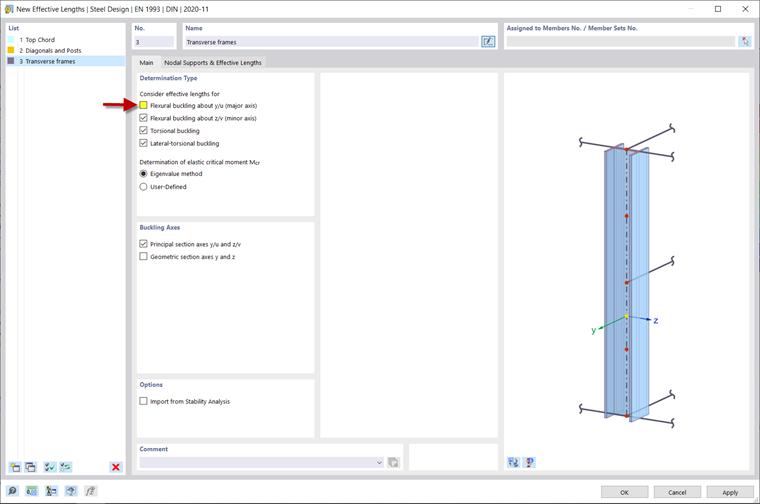

08 Długość wyboczeniowa ramy poprzecznej

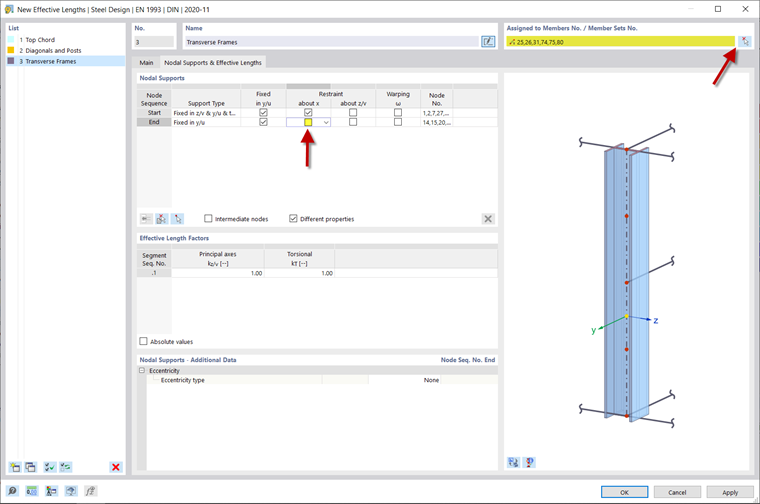

09 Ręczna edycja podpór węzłowych o długości efektywnej

Przypisz tę długość wyboczeniową do zewnętrznych słupków oraz do dwóch słupków pośrodku mostu.
