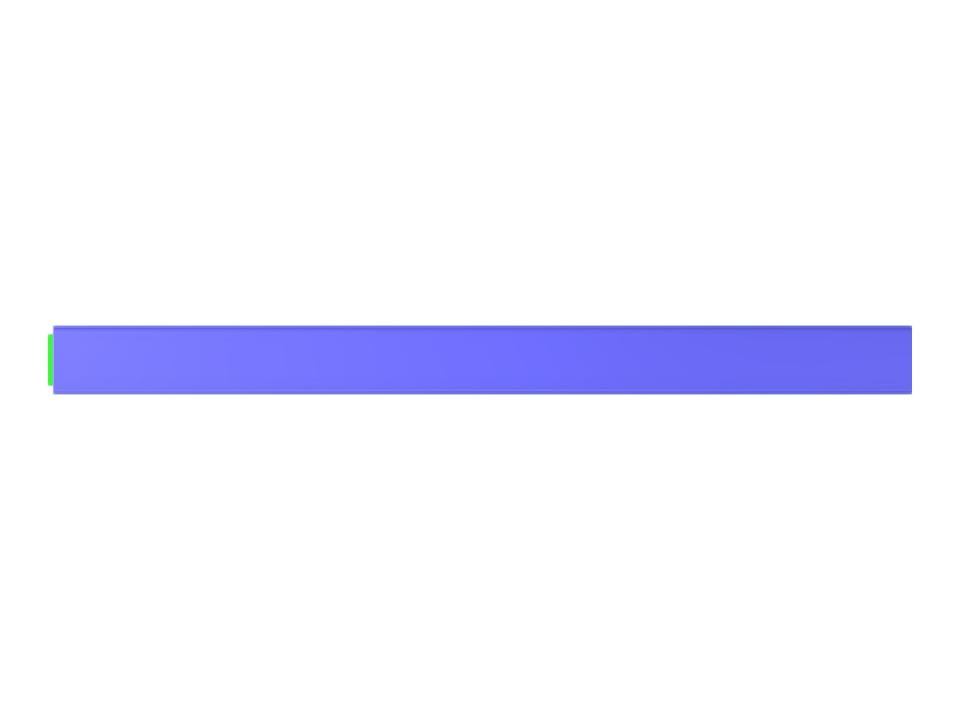

Модель показывает консольную балку с двутавром, защемлённую с одной стороны, депланация которой в месте защемления заблокирована. На свободном конце действует крутящий момент 10 кНм. Расчёт выполняется с помощью аддона «Депланация при кручении» (7-я степень свободы).
В месте защемления закручивание заблокировано. Первичный крутящий момент Mt,pri там равен нулю, и весь крутящий момент передаётся как вторичный крутящий момент Mt,sec за счёт депланации при кручении. Бимомент Mω достигает здесь своего максимума, равного 15,70 кНм². К свободному концу бо́льшую часть воспринимает кручение Сен-Венана (Mt,pri = 9,16 кНм, Mt,sec = 0,84 кНм). В каждой точке сумма Mt,pri и Mt,sec даёт приложенный крутящий момент 10 кНм.
Депланация при кручении консольной балки – Разделение Mt,pri и Mt,sec
| Количество узлов | 2 |
| Количество линий | 1 |
| Количество стержней | 1 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,332 t |
| Размеры (метрические) | 5,000 x 0,000 x 0,000 m |
| Размеры (имперские) | 16.4 x 0 x 0 feet |
