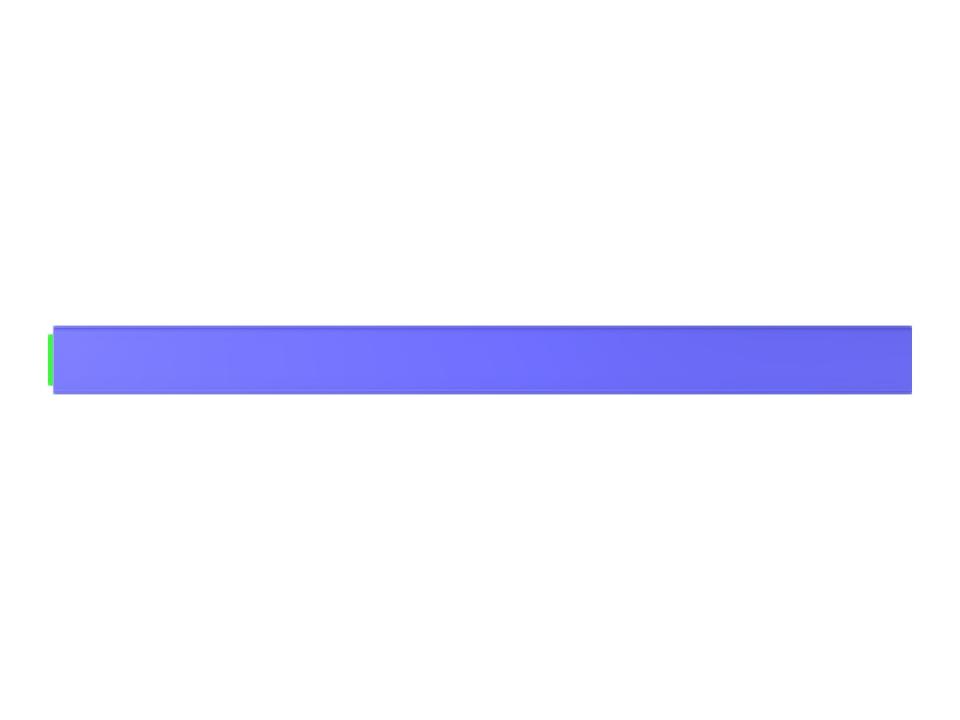

Le modèle montre une poutre en porte-à-faux encastrée d'un seul côté avec une section en I, dont le gauchissement est empêché au niveau de l'encastrement. À l'extrémité libre agit un moment de torsion de 10 kNm. Le calcul est effectué avec l'Add-On Torsion avec contrainte de gauchissement (7e degré de liberté).

Au niveau de l'encastrement, la rotation est empêchée. Le moment de torsion primaire Mt,pri y est nul, et l'ensemble du moment de torsion est repris comme moment de torsion secondaire Mt,sec par la torsion avec contrainte de gauchissement. Le bimoment de gauchissement Mω atteint ici sa valeur maximale de 15,70 kNm². Vers l'extrémité libre, la torsion de Saint-Venant reprend la plus grande part (Mt,pri = 9,16 kNm, Mt,sec = 0,84 kNm). À chaque point, la somme de Mt,pri et Mt,sec donne le moment de torsion appliqué de 10 kNm.
