Model znázorňuje na jedné straně vetknutý konzolový nosník s I-profilem, jehož deplanace je v místě vetknutí bráněna. Na volném konci působí krouticí moment 10 kNm. Výpočet probíhá s Addonem Vázané kroucení (7. stupeň volnosti).
V místě vetknutí je zkroucení bráněno. Primární krouticí moment Mt,pri je tam nulový a celkový krouticí moment je přenášen jako sekundární krouticí moment Mt,sec prostřednictvím vázaného kroucení. Vlňový moment Mω zde dosahuje své maximální hodnoty 15,70 kNm². Směrem k volnému konci přebírá většinu kroucení podle sv. VéDanta (Mt,pri = 9,16 kNm, Mt,sec = 0,84 kNm). Na každém místě dává součet Mt,pri a Mt,sec aplikovaný krouticí moment 10 kNm.

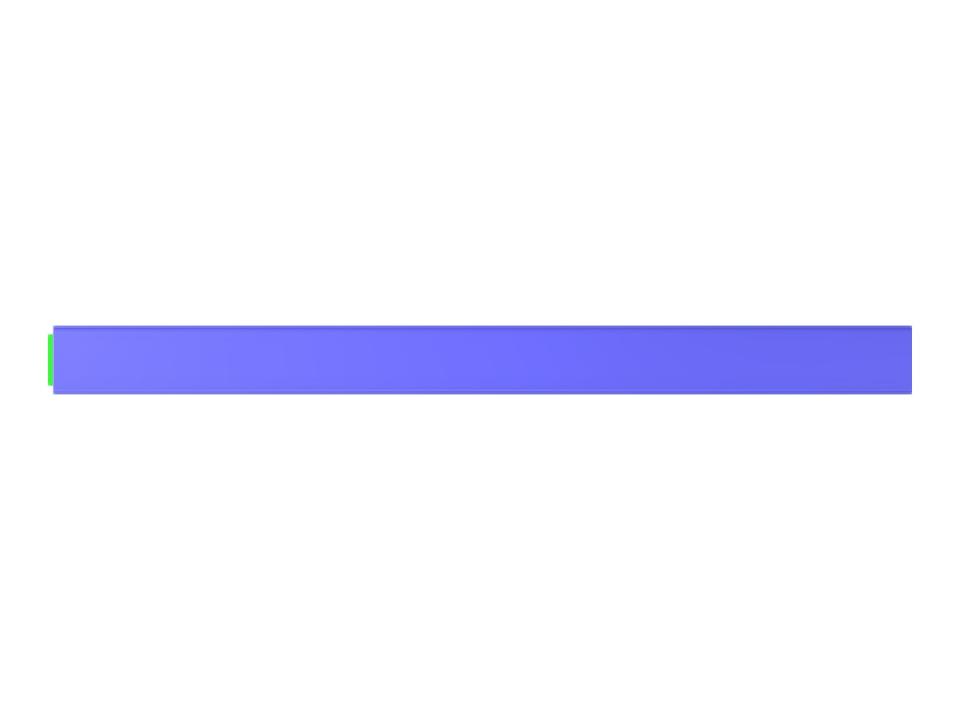

Vázané kroucení na konzolovém nosníku – rozdělení na Mt,pri a Mt,sec
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,332 t |
| Rozměry (metrické) | 5,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 16.4 x 0 x 0 feet |
