Model przedstawia belkę wspornikową z dwuteownikiem utwierdzoną jednostronnie, której deplanacja na utwierdzeniu jest uniemożliwiona. Na wolnym końcu działa moment skręcający o wartości 10 kNm. Obliczenie przeprowadzono z użyciem modułu skręcania restrained (7. stopień swobody).
Na utwierdzeniu skręcenie jest uniemożliwione. Pierwotny moment skręcający Mt,pri jest tam równy zeru, a cały moment skręcający jest przenoszony jako wtórny moment skręcający Mt,sec za pomocą skręcania restrained. Dwumoment deplanacji Mω osiąga tutaj swoją wartość maksymalną wynoszącą 15,70 kNm². W kierunku wolnego końca większość przejmuje skręcanie św. Venanta (Mt,pri = 9,16 kNm, Mt,sec = 0,84 kNm). W każdym miejscu suma Mt,pri i Mt,sec daje przyłożony moment skręcający wynoszący 10 kNm.

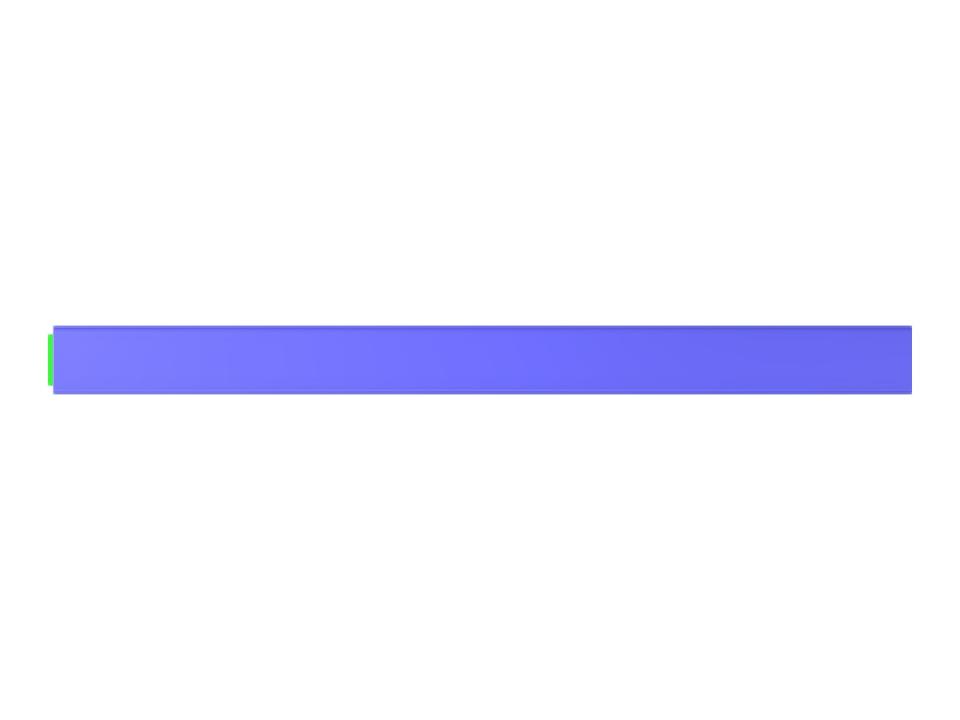

Skręcanie skrępowane belki wspornikowej – podział na Mt,pri i Mt,sec
| Liczba węzłów | 2 |
| Liczba linii | 1 |
| Liczba prętów | 1 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,332 t |
| Wymiary (metryczne) | 5,000 x 0,000 x 0,000 m |
| Wymiary (imperialne) | 16.4 x 0 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
