El modelo muestra una viga en voladizo con perfil en I, empotrada en un extremo, cuyo alabeo está impedido en la coacción. En el extremo libre actúa un momento de torsión de 10 kNm. El cálculo se realiza con el add-on de torsión con alabeo (7.º grado de libertad).
En la coacción está impedido el giro. El momento de torsión primario Mt,pri es allí nulo, y todo el momento de torsión se transmite como momento de torsión secundario Mt,sec mediante la torsión con alabeo. El bimomento de alabeo Mω alcanza aquí su máximo de 15,70 kNm². Hacia el extremo libre, la torsión de San Venant asume la mayor parte (Mt,pri = 9,16 kNm, Mt,sec = 0,84 kNm). En cada posición, la suma de Mt,pri y Mt,sec da el momento de torsión aplicado de 10 kNm.

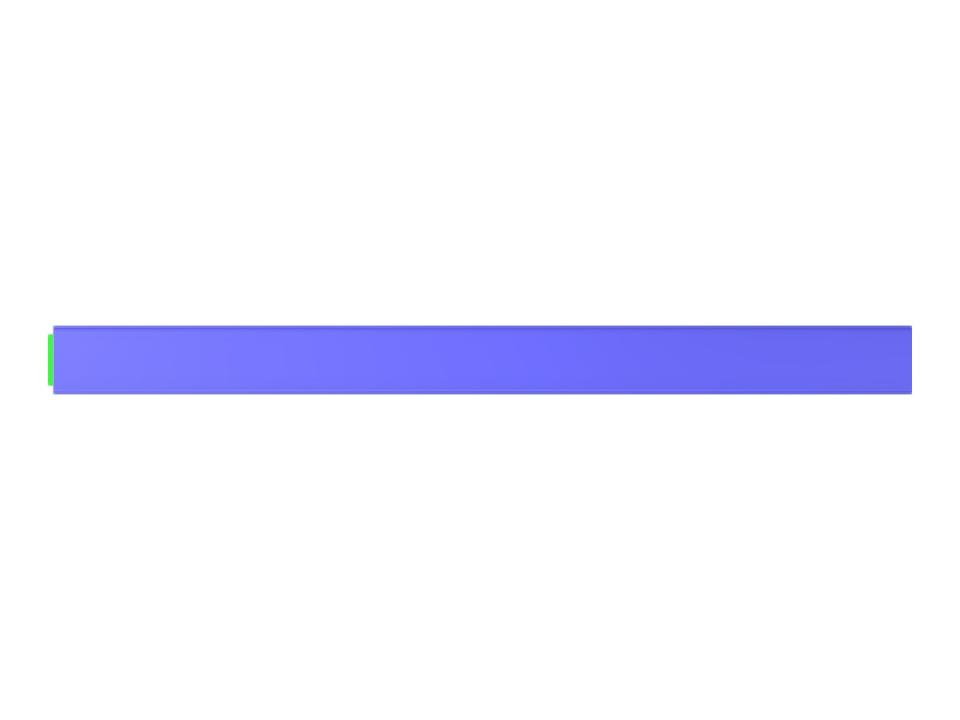

Alabeo por torsión en viga en voladizo – división en Mt,pri y Mt,sec
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.332 t |
| Dimensiones (métricas) | 5,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 16.4 x 0 x 0 feet |
