该模型显示一根单侧夹紧的工字钢悬臂梁，其在夹紧处的翘曲受到约束。在自由端作用有 10 kNm 的扭矩。计算采用翘曲扭转附加模块（第7自由度）进行。
在夹紧处，扭转受到约束。主扭矩 Mt,pri 在此处为零，整个扭矩以次扭矩 Mt,sec 的形式通过翘曲扭转传递。双力矩 Mω 在此处达到其最大值 15.70 kNm²。向自由端方向，圣维南扭转承担大部分（Mt,pri = 9.16 kNm，Mt,sec = 0.84 kNm）。在任意位置，Mt,pri 与 Mt,sec 之和均等于所施加的 10 kNm 扭矩。

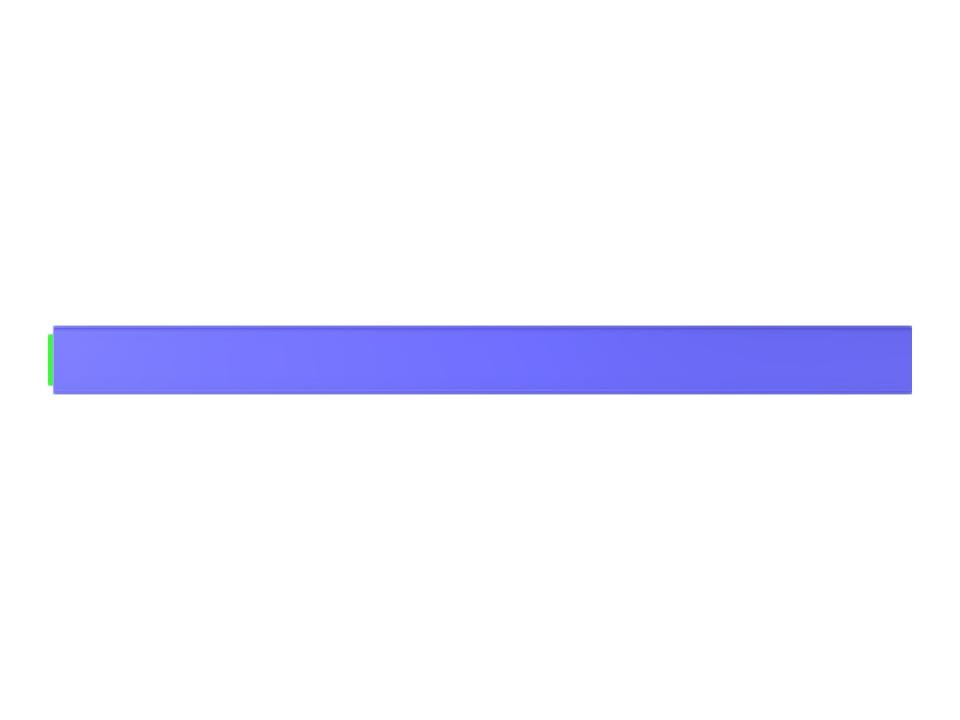

悬臂梁的扭转翘曲 – Mt,pri 与 Mt,sec 的分解
| 节点数目： | 2 |
| 线的数目 | 1 |
| 杆件数目： | 1 |
| 面的数目： | 0 |
| 实体数目 | 0 |
| 荷载工况数目 | 3 |
| 荷载组合数目 | 1 |
| 结果组合数目 | 0 |
| 总重量 | 0,332 t |
| 翘曲区域尺寸 | 5.000 x 0.000 x 0.000 m |
