O modelo mostra uma viga em consola com encastramento num só lado e perfil em I, cujo empeno no encastramento é impedido. Na extremidade livre atua um momento de torção de 10 kNm. O cálculo é realizado com o módulo Torção com empenamento (7.º grau de liberdade).
No encastramento, a rotação é impedida. O momento de torção primário Mt,pri é aí nulo, e todo o momento de torção é transferido como momento de torção secundário Mt,sec através da torção com empenamento. O bimomento de empenamento Mω atinge aqui o seu máximo de 15,70 kNm². Em direção à extremidade livre, a torção de St. Venant assume a maior parte (Mt,pri = 9,16 kNm, Mt,sec = 0,84 kNm). Em cada ponto, a soma de Mt,pri e Mt,sec resulta no momento de torção aplicado de 10 kNm.

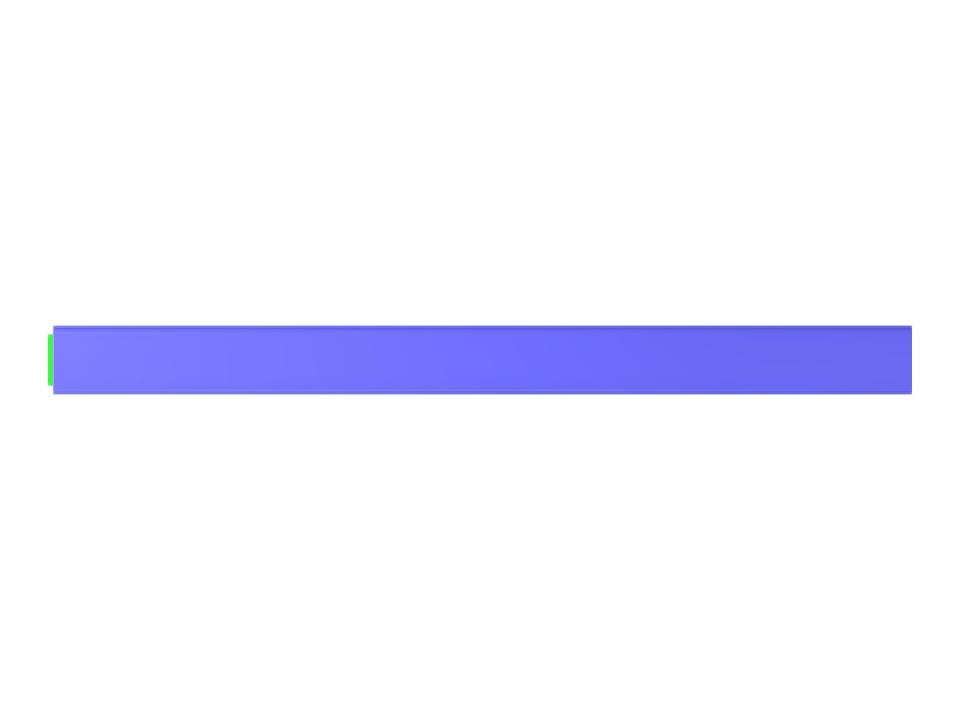

Torção com empenamento em viga em consola – divisão em Mt,pri e Mt,sec
| Número de nós | 2 |
| Número de linhas | 1 |
| Número de barras | 1 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 0,332 t |
| Dimensões (métricas) | 5,000 x 0,000 x 0,000 m |
| Dimensões (imperiais) | 16.4 x 0 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
