Пламенные башни в Баку, Азербайджан

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

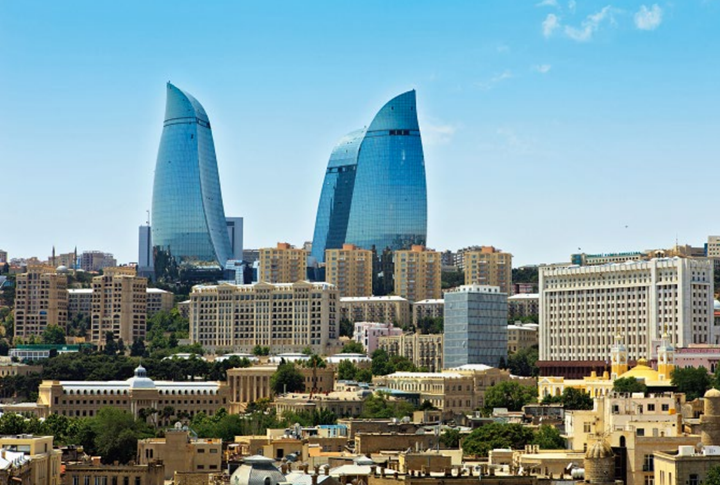

С 2012 года стоит в столице Азербайджана Баку впечатляющий комплекс высотных зданий, т. наз. «Пламенные башни». Весь комплекс состоит из трех башен, достигающих высоты почти 190 м, которые напоминают своей формой язык пламени. Форму пламени выбрали архитекторы компании HOK, которая занималась проектированием башен потому, что огонь имеет для Баку важное значение, так как в его окрестностях находится множество нефтяных скважин.

Расчет конструкций Расчет фасада и конструкции шпилей башен
Werner Sobek Stuttgart GmbH & Co. KG, Штутгарт, Германия
www.wernersobek.de
Архитектура и дизайн HOK Architects
Лондон, Великобритания
www.hok.com

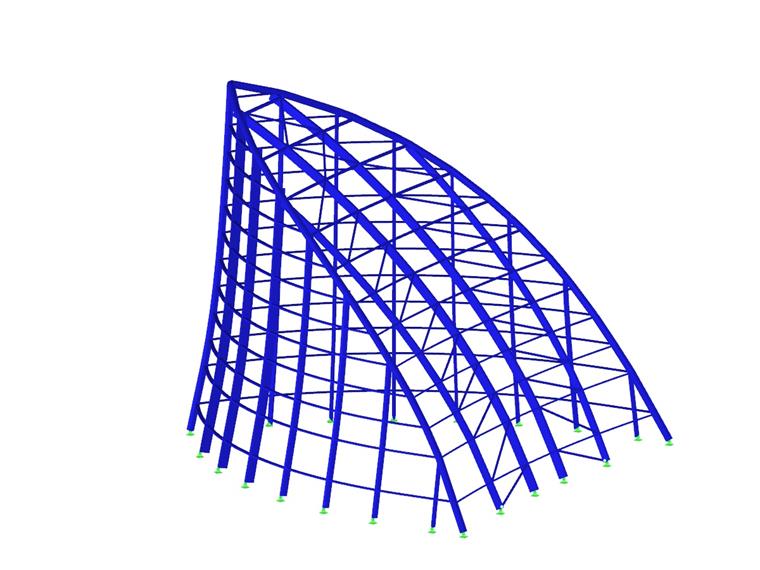

Модель

Все нижеприведенные размеры, относятся к одному из трех шпилей.

Длина: ~ 35 м | Ширина: ~ 34 м | Высота: ~ 30 м
Количество узлов: 772 | Стержни: 981 | Конечные элементы: 981 | Материалы: 2 | Сечения: 9

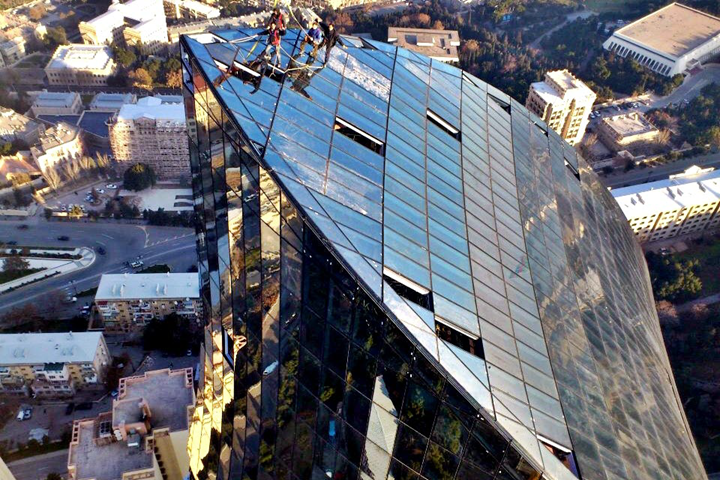

За проектирование фасада башен и их шпилей отвечала немецкая фирма Werner Sobek Stuttgart, заказчик компании Dlubal Software.

Несущая конструкция шпилей

Все основные конструктивные системы башен сделаны из монолитного железобетона. Напротив тому, их верхние этажи состоят из филигранных стальных каркасов, которые предоставляют просторное место для особого использования.

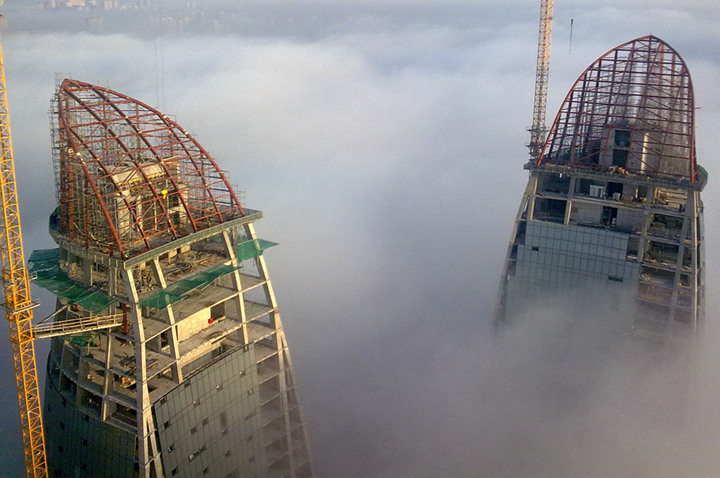

Основной каркас шпилей затем сделан из пространственной трехшарнирной рамы из круглых труб диаметром 610 мм. Следуя заданной геометрии, были в конструкции использованы двухосные криволинейные трубы, которые были соединены друг с другом прямо на строительной площадке с помощью стыковых швов.

Для уменьшения деформаций в конструкции, высота которой достигает 30 м, были вертикальные боковые колонны из стали прикреплены к раме посредством устойчивых к изгибу соединений. Чтобы обеспечить чем более широкий вид из здания, были для данных колонн использованы особые треугольные сечения из типовых металлических листов и круглых стальных стержней. Эти специальные сечения были смоделированы в программе SHAPE-THIN от компании Dlubal, а затем импортированы в RFEM.

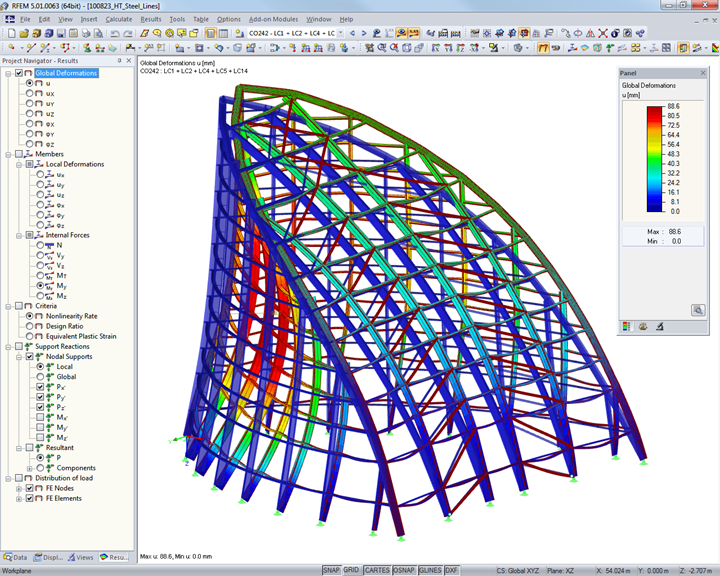

Определяющие ветровые нагрузки, были определены на основе измерений ветрового давления, которое достигло довольно высокого значения 7 кН/м2. Именно потому, понадобилось установить на изогнутой задней стороне стальных конструкций дополнительные диагонали, благодаря которым были общие деформации на верхушке башни уменьшены до допустимых 90 мм.

Поскольку все заинтересованные специалисты работали в тесном сотрудничестве уже с ранней стадии проектирования, был весь проект успешно завершен в определенные сроки.

Ключевые слова

Сталь
