Baku Flame Towers, à Bakou, en Azerbaïjan

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Bureau d'Etudes Conception de façade et analyse structurale
Werner Sobek Stuttgart GmbH & Co.KG, Stuttgart, Allemagne
www.wernersobek.de
Conception architecturale HOK Architects
London, Royaume-Uni
www.hok.com

Les dimensions données ci-dessous se rapportent à l'une des trois flèches.

Longueur: env. 35 m | Largeur: env. 34 m | Hauteur: env. 30 m
Nombre de nœuds: 772 | Membres: 981 | Éléments finis: 981 | Matériaux: 2 | Sections: 9

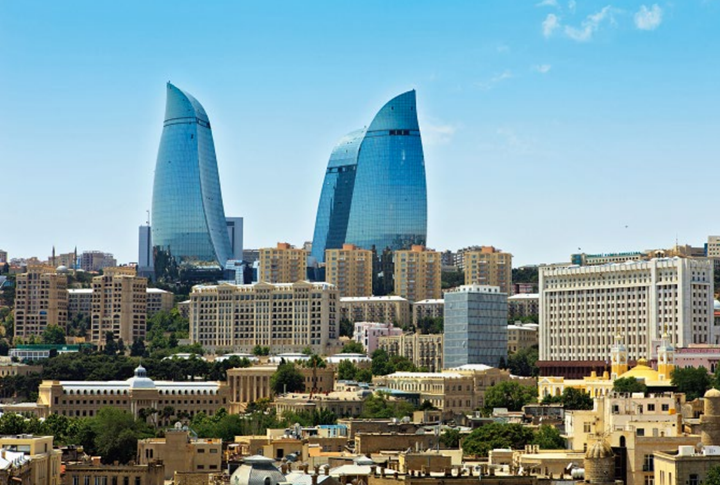

Depuis 2012, l'imposant complexe des tours «Baku Flame Towers» est exposé dans la capitale azerbaïdjanaise, Bakou. La structure est composée de trois tours en forme de flamme Hauteur de 190 mètres. La forme de la flamme a été reprise par les architectes HOK car le feu est d'une grande importance pour la ville en raison du nombre élevé de puits de pétrole dans la région.

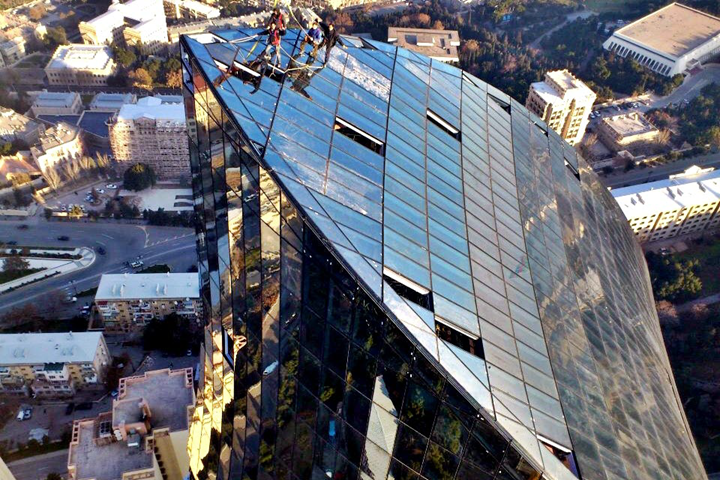

Werner Sobek Stuttgart, client de Dlubal, était responsable de la réalisation de la flèche en acier ainsi que de la façade spectaculaire de ce projet.

Structure d'appui des flèches

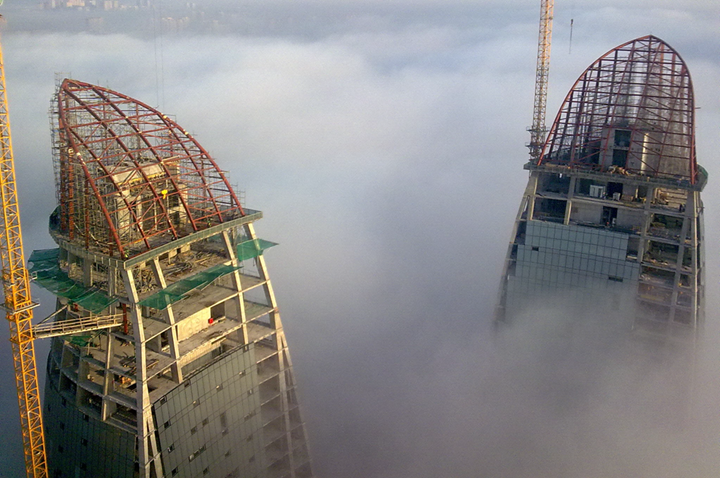

Les structures principales des trois tours sont en béton armé. Les étages supérieurs des tours sont construits en acier filigrane en raison d'utilisations spéciales à grande échelle.

La structure primaire des flèches est composée d'un cadre à trois articulations en tube rond d = 610 mm. Selon la géométrie indiquée, ils ont été livrés courbes sur le chantier selon une courbe 2 - axiale et soudés bout à bout sur le chantier.

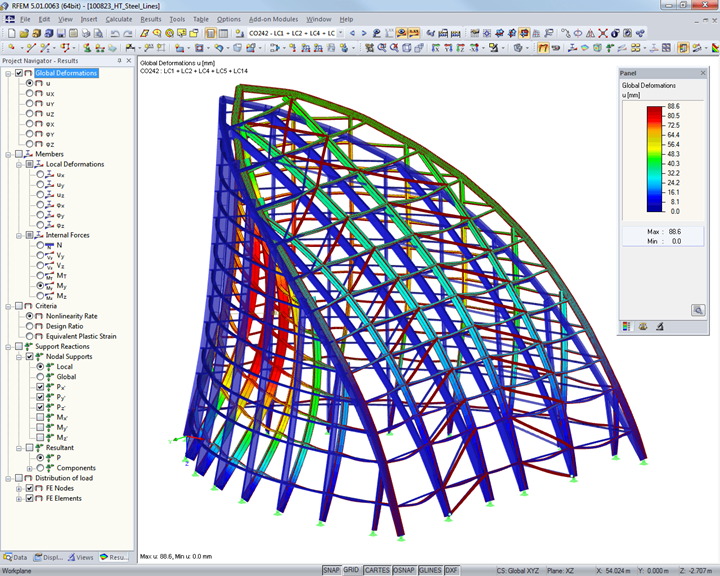

Afin de réduire les déformations de la structure de 30 m de haut, les poteaux verticaux latéraux en acier ont été connectés rigidement au cadre. Une section triangulaire spéciale composée de plaques de contrôle et de barres rondes a été sélectionnée pour ces poteaux afin d'obtenir la vue la plus généreuse possible. Cette section a été modélisée dans SHAPE-THIN puis importée dans RFEM.

Les charges de vent pour la vérification, qui ont été déterminées par un rapport de vent, se situaient à des valeurs très élevées de 7 kN/m². Par conséquent, des diagonales supplémentaires ont été requises du côté arrière courbé des structures en acier afin de réduire la déformation totale au sommet de la tour à 90 mm.

Grâce à la collaboration étroite des planificateurs techniques et à ses débuts, la planification a pu être effectuée avec succès et en temps voulu.
