Las Torres Flame de Bakú, Azerbaiyán
Proyecto de cliente
![[DE] CP 000682 | Torres Flame de Bakú, Azerbaiyán](/-/media/Images/netgenium/thumbnails/2/9/8/4/9/2984962/2984962.png?la=es&mw=280&mlid=94E39A87372242718E451AAA8FA7D015&hash=23A302934FBE5E356E3B236B917793BD9ED0C36B)

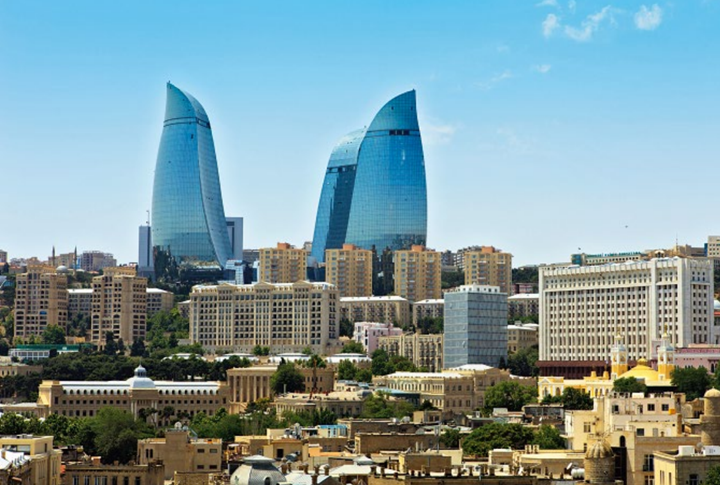

Desde 2012, la ciudad de Bakú, capital de Azerbaiyán, tiene un imponente complejo de torres de pisos: las Torres Flame de Bakú. La construcción se compone de 3 torres que tienen la forma de una llama con una altura máxima de 190 metros. La forma de llama diseñada por HOK Architects estuvo inspirada en la importancia del fuego de la ciudad, ya que hay un gran número de pozos de petróleo en la región.
| Ingeniería estructural |
Diseño de fachada y análisis estructural de las puntas de las torres Werner Sobek Stuttgart GmbH & Co.KG, Stuttgart, Alemania www.wernersobek.de |
| Diseño arquitectónico |
HOK Architects Londres, Reino Unido www.hok.com |

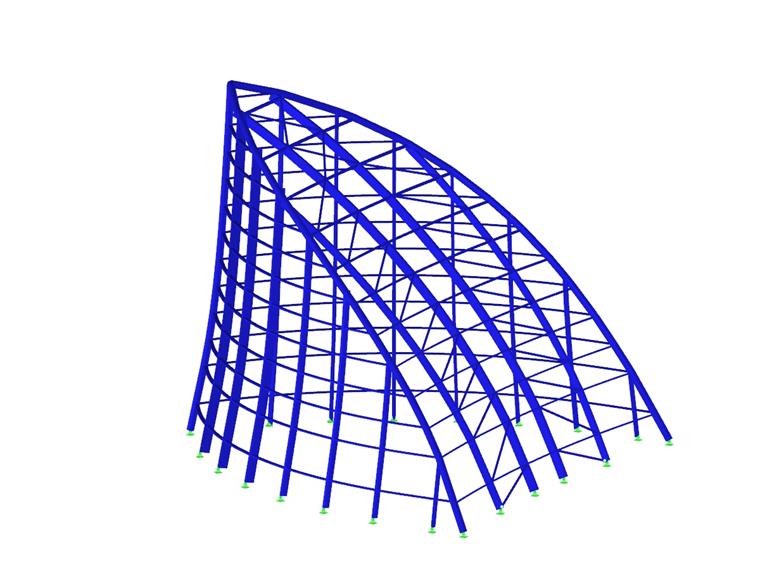

Modelo
Las dimensiones indicadas a continuación se refieren a una de las tres puntas de las torres.
Longitud: ~ 35 m | Ancho: ~ 34 m | Altura: ~ 30 m
Número de nudos: 772 | Barras: 981 | Elementos finitos: 981 | Materiales: 2 | Secciones: 9

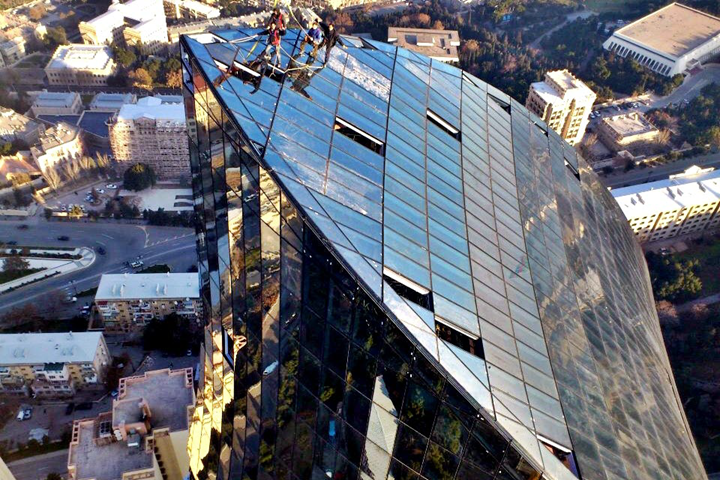

Werner Sobek Stuttgart, cliente Dlubal, fue el responsable de las puntas de acero insertadas en las torres así como la espectacular fachada.
La estructura de soporte de las puntas de las torres

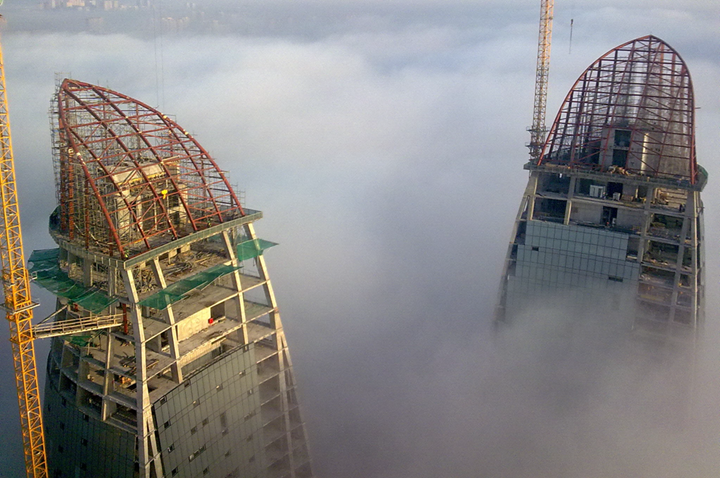

El sistema estructural principal de las tres torres está compuesto por hormigón armado. Por el contrario, los pisos superiores de las torres están compuestos de entramados de filigrana de acero que proporcionan un amplio espacio para usos especiales.
La estructura principal de las puntas se compone de un pórtico espacial triarticulado construido con tubos de un diámetro de 610 mm. Siguiendo la geometría proporcionada, los tubos fueron tomados como secciones curvadas biaxialmente en la obra de construcción donde se conectaron unas con otras mediante soldaduras a tope.
Para reducir las deformaciones de la construcción, la cual tiene 30 metros de alto, los pilares verticales laterales se insertaron al armazón mediante uniones resistentes a flexión. Una sección especial triangular compuesta de las típicas chapas metálicas y barras de acero se utilizó para que estos pilares permitan que la vista exterior sea lo más amplia posible. Esta sección se modeló en el programa especial de Dlubal SHAPE-THIN y luego se importó a RFEM.

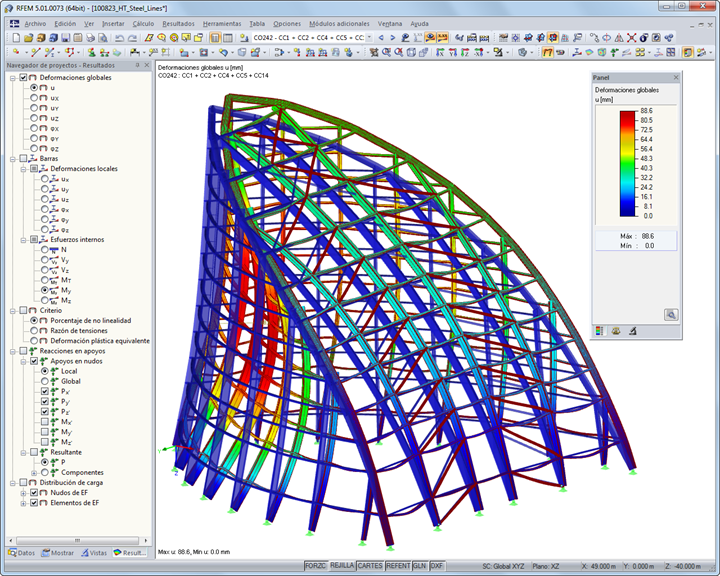

Las cargas de viento determinantes para el cálculo se determinaron mediante un informe de viento, alcanzando valores muy elevados de 7 kN/m². Por ello, se insertaron diagonales adicionales necesitadas en la parte trasera curvada de las construcciones de acero a fin de reducir las deformaciones totales en la punta de la torre hasta los 90 mm requeridos.
Gracias a que los planificadores técnicos estuvieron trabajando conjuntamente en una fase prematura del proyecto, la planificación se realizó con éxito y a tiempo.
