Komplex věží Baku Flame Towers, Ázerbájdžán

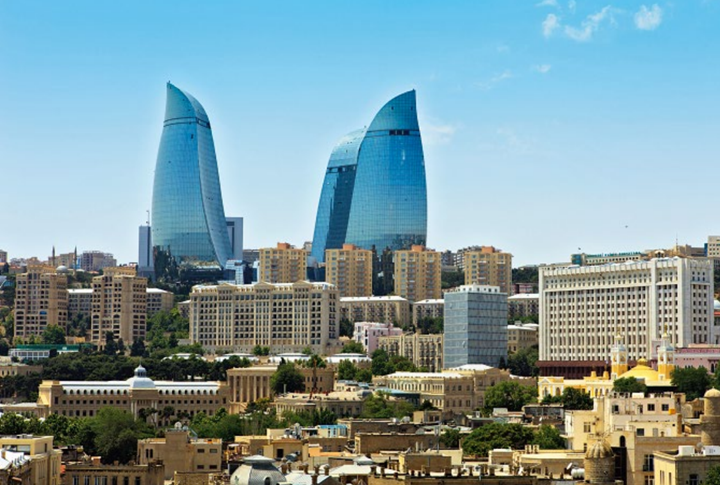

Baku Flame Towers je pozoruhodný komplex tří výškových budov v Baku, hlavním městě Ázerbájdžánu.

Komplex sestává ze tří věží, které mají tvar plamene s maximální výškou 190 m.

Následující údaje se vztahují k jedné špičce věže:

Délka: ca 35 m | Šířka: ca 34 m | Výška: ca 30 m
Uzly: 772 | Pruty: 981 | Materiály: 2 | Průřezy: 9 | Konečné prvky: 981

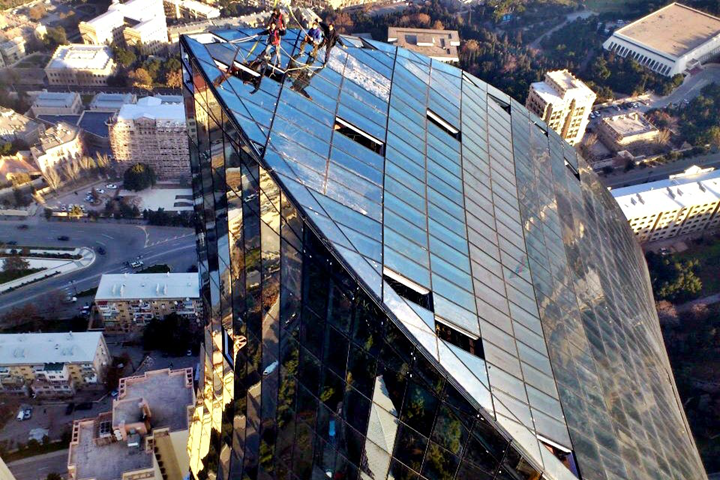

Společnost Werner Sobek Stuttgart, která patří k zákazníkům společnosti Dlubal Software, se postarala o návrh ocelové konstrukce na vrcholu věže i návrh velkolepé fasády.

Nosná konstrukce špičky věže

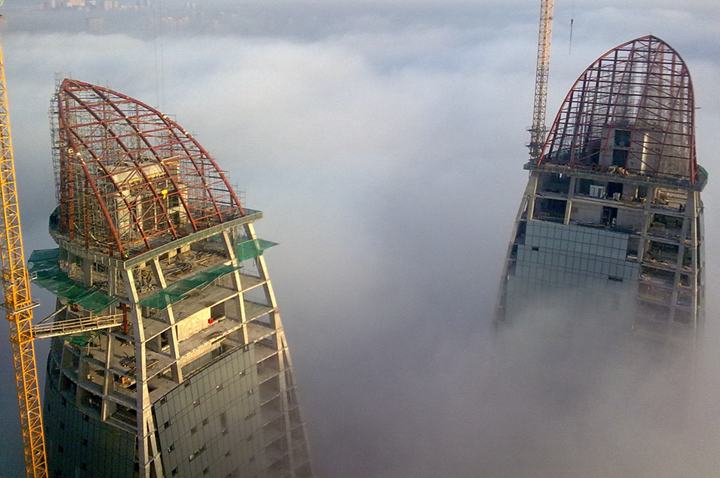

Hlavní konstrukční systém tří věží je proveden ze železobetonu. Oproti tomu jsou špičky věží z lehké ocelové rámové konstrukce, která poskytuje velký prostor pro speciální použití.

Hlavní rámová konstrukce špiček se skládá z trojkloubových rámů postavených z kruhových trubek o průměru 610 mm. V návaznosti na danou geometrii byly použity dvouose zakřivené trubky, které byly na staveništi vzájemně spojeny tupými svary.

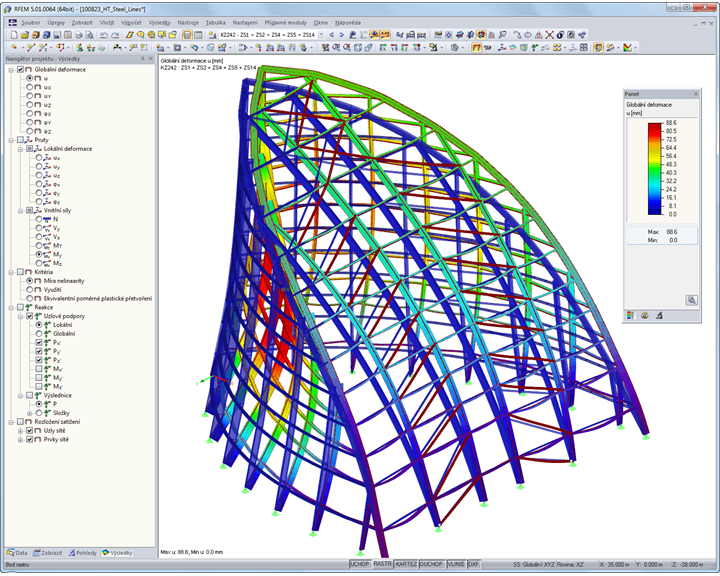

Pro snížení deformací konstrukce, která je 30 metrů vysoká, byly ocelové sloupy na svislé stěně přikotveny ohybově tuhými přípoji. Pro co nejlepší výhled z budovy byl použit pro tyto sloupy speciální trojúhelníkový průřez vyrobený z ocelových plechů a kruhových ocelových prutů. Tento průřez byl vymodelován v programu SHAPE‑THIN a poté importován do programu RFEM.

Rozhodující zatížení větrem bylo stanoveno na základě měření tlaku větru, který dosahoval velmi vysokých hodnot 7 kN/m2. Proto byly zapotřebí další diagonály na zakřivené straně ocelové konstrukce pro redukci celkové deformace konstrukce špičky na požadovanou hodnotu 90 mm.

Vzhledem k tomu, že inženýři úzce spolupracovali již v rané fázi projektu, byla konstrukce navržena a vytvořena úspěšně podle plánu.

Statika a konstrukce
Návrh fasády a statika špiček věží
Werner Sobek Stuttgart GmbH & Co.KG, Stuttgart
www.wernersobek.com
Architektonický návrh HOK Architects
Londýn, Velká Británie
www.hok.com


Specifikace projektu

Údaje o modelu

Počet uzlů 772
Počet linií 1008
Počet prutů 981
Počet zatěžovacích stavů 15
Počet kombinací zatížení 68
Počet kombinací výsledků 10
Celková hmotnost 376,615 t
Rozměry (metrické) 34,782 x 32,992 x 29,255 m
Rozměry (imperiální) 114.11 x 108.24 x 95.98 feet
Verze programu 5.01.00
