Baku Flame Towers, Azerbaigian

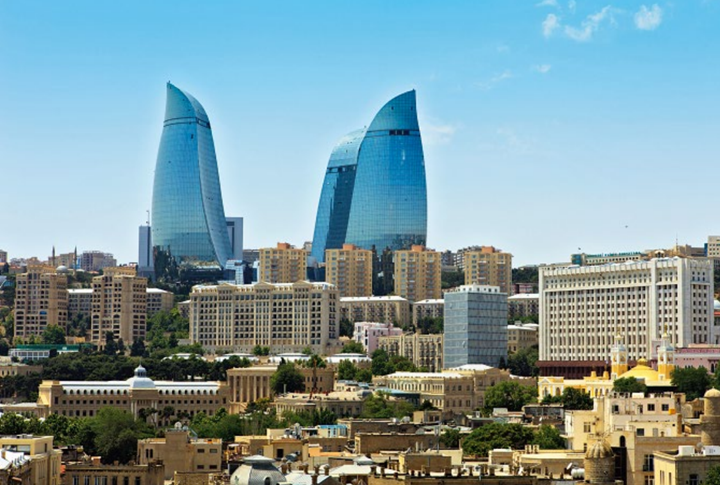

Baku Flame Towers è un spettacolare complesso di grattacieli a Baku, la capitale dell'Azerbaigian.

La costruzione consiste in tre torri alte 190 m a forma di fiamma come simbolo di diversi pozzi di petrolio nella regione.

Le dimensioni indicate di seguito si riferiscono ad una delle tre guglie.

Lunghezza: ~ 35 m | Larghezza: ~ 34 m | Altezza: ~ 30 m

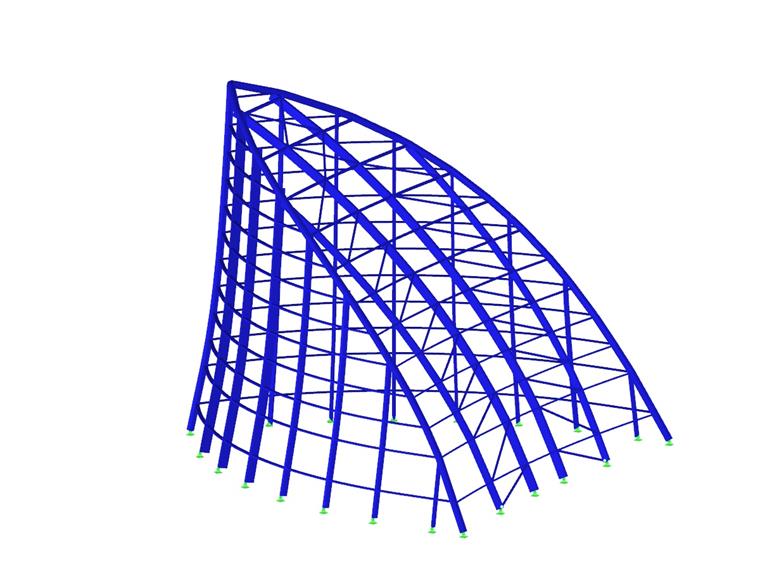

Nodi: 772 | Aste: 981 | Elementi Finiti: 981 | Materiali: 2 | Sezioni trasversali: 9

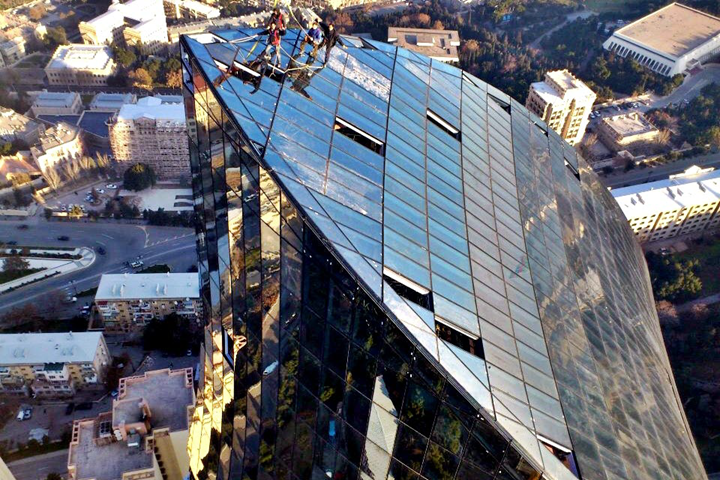

Il cliente di Dlubal Software, Werner Sobek Stuttgart, era responsabile delle guglie di acciaio posizionate sulle torri e della spettacolare facciata.

Struttura portante delle guglie delle torri

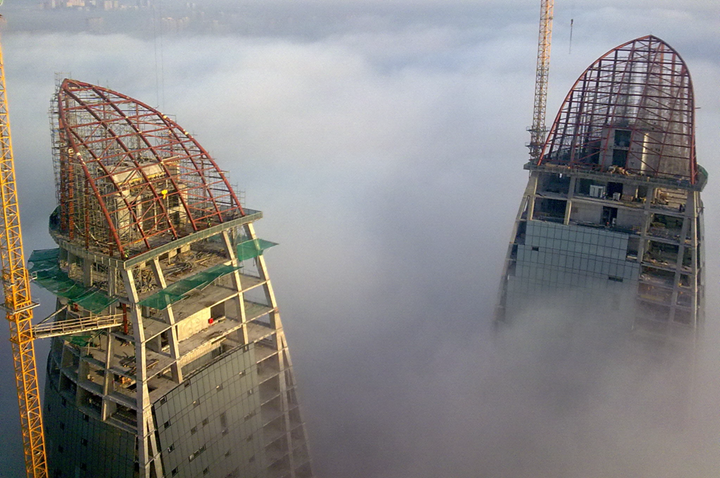

I principali sistemi strutturali delle tre torri sono costituiti da cemento armato. Al contrario, le punte delle torri sono realizzate con una struttura leggera di acciaio, che offre un ampio spazio per usi speciali.

La struttura primaria delle guglie è costituita da un telaio spaziale a tre cerniere costituito da tubi rotondi con un diametro di 610 mm. Seguendo la geometria, i tubi sono stati portati come sezioni curve biassiali al cantiere dove sono stati collegati tra loro mediante saldature di testa.

Per ridurre le spostamenti generalizzati della costruzione che è alta 30 m, le colonne verticali in acciaio sono state fissate al telaio mediante collegamenti resistenti alla flessione. Per queste colonne è stata utilizzata una speciale sezione trasversale triangolare realizzata con le tipiche lamiere e barre tonde di acciaio per consentire una vista dall'esterno più ampia possibile. Questa sezione trasversale è stata modellata nel programma Dlubal SHAPE ‑ THIN e quindi importata in RFEM.

I carichi del vento che determinano per la progettazione sono stati determinati da un rapporto del vento, raggiungendo valori molto elevati di 7 kN/m². Pertanto, erano necessarie ulteriori diagonali sul lato posteriore curvo delle strutture in acciaio per ridurre la deformazione totale sulla guglia della torre ai 90 mm richiesti.

Poiché i pianificatori tecnici stavano lavorando a stretto contatto nelle prime fasi del progetto, la pianificazione è stata eseguita con successo nei tempi previsti.

Verifiche strutturali MARX KRONTAL PARTNER
www.marxkrontal.com
Membrana MDT-tex
www.mdt-tex.com


Specifiche del progetto

Dati del modello

Numero di nodi 772
Numero di linee 1008
Numero di aste 981
Numero di casi di carico 15
Nr. di combinazioni di carico 68
Nr. di combinazioni di risultati 10
Peso totale 376,615 t
Dimensioni 34.782 x 32.992 x 29.255 m
Versione del programma 5.01.00
