自2012年以来,阿塞拜疆首都巴库(Baku)拥有众多引人注目的高层建筑:巴库火焰塔(Baku Flame Towers)。 该建筑由三座塔架组成,塔架呈火焰状,最大高度为190 m。 HOK Architects设计的火焰形状的灵感来自于消防对城镇的重要性,因为该地区有大量的油井。

结构设计 立面设计和结构分析
Werner Sobek斯图加特GmbH&Co.KG,斯图加特,德国
www.wernersobek.de
建筑师 HOK Architects
London, UK
www.hok.com

模型

下面的尺寸是三个尖塔之一。

长度:〜35 m |宽度:〜34 m |高度:〜30 m

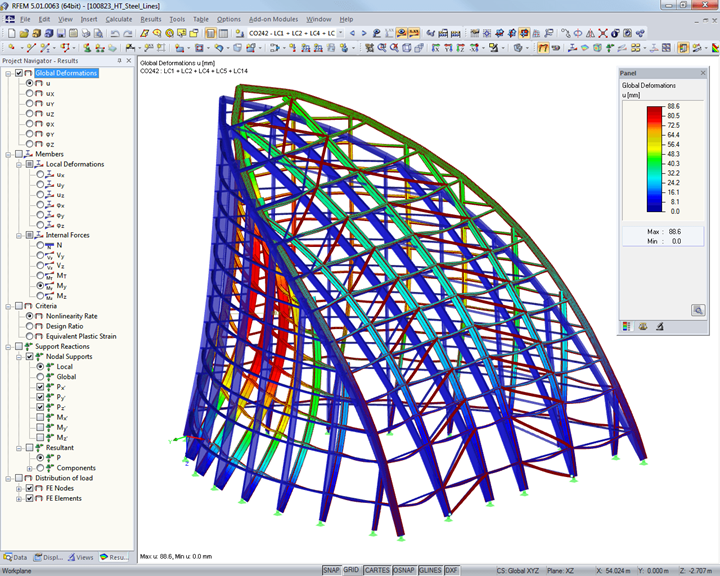

节点数:772 | 杆件:981 |有限元:981 |材料:2 |截面:9

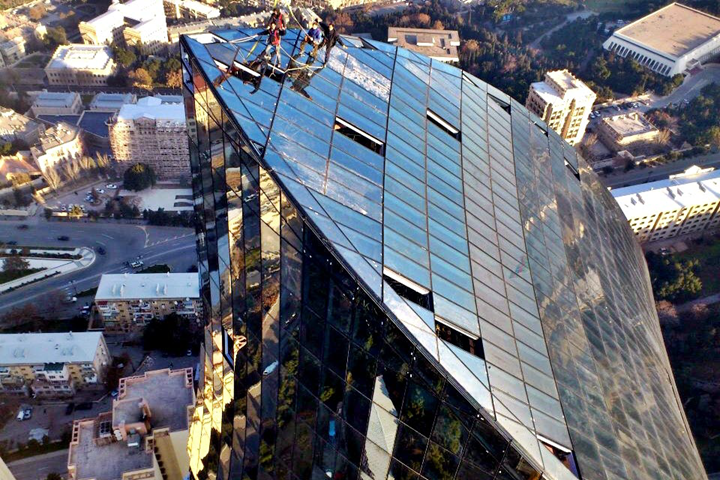

Dlubal Software的客户Werner Sobek Stuttgart负责塔架上的钢尖以及壮观的外墙。

塔尖支撑结构

三塔的主要结构体系为钢筋混凝土。 相比之下,塔架的顶层由花丝钢框架组成,为特殊用途提供了宽敞的空间。

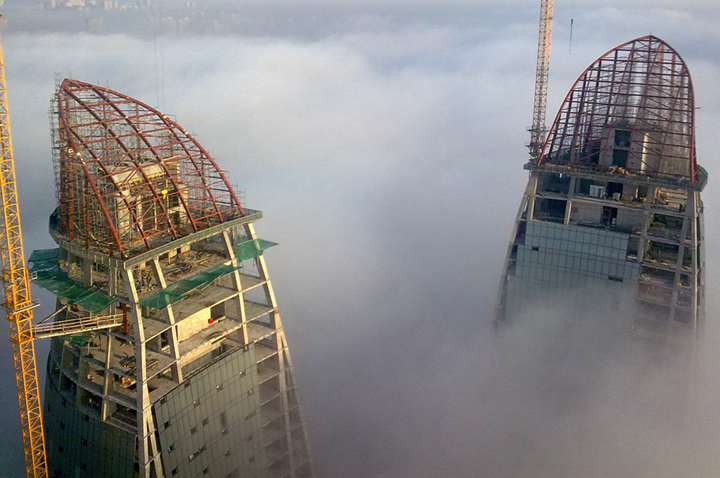

尖顶的主要框架是一个空间三铰框架,由直径610 mm的圆管组成。 按照给定的几何形状,将管材作为双轴弯曲截面连接到施工现场,并通过对接焊缝将它们连接起来。

为了减少30 m高的结构变形,通过抗弯连接将竖向钢柱连接到框架上。 这些柱子使用由典型的金属板和圆钢制成的特殊的三角形截面,以允许尽可能宽的外观。 该截面在Dlubal的SHAPE-THIN中建模,然后导入到RFEM中。

该设计的主要风荷载由风荷载报告确定,最高值为7 kN/m²。 因此,在钢结构的弯曲后侧需要增加对角线,以将塔架塔架上的总变形减小到所需的90 mm。

由于技术规划人员在项目的早期阶段紧密合作,因此规划工作能够按计划顺利进行。
