Baku Flame Towers, Azerbaijão

Projeto de cliente da Dlubal

Planeamento estrutural Dimensionamento de fachada e estática dos pináculos
Werner Sobek Stuttgart GmbH & Co. KG, Estugarda, Alemanha
www.wernersobek.de
Arquitetura HOK Architects
Londres, Reino Unido
www.hok.com

As dimensões indicadas abaixo referem-se a um dos três pináculos.

Comprimento: aprox. 35 m | Largura: aprox. 34 m | Altura: aprox. 30 m
Nós: 772 | Barras: 981 | Materiais: 2 | Secções: 9 | EF: 981

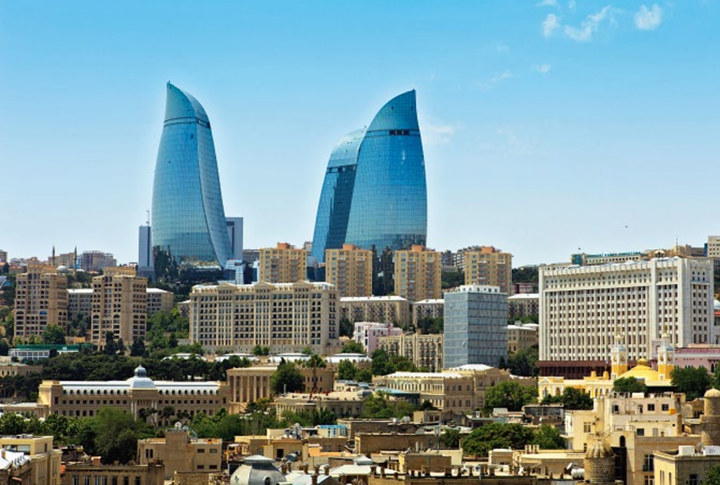

Desde 2012, predomina no panorama da capital do Azerbaijão, Baku, um impressionante complexo de edifícios: o "Baku Flame Towers". A construção é constituída por três torres em forma de chama com uma altura máxima de 190 m. A forma da chama foi dimensionada pela empresa HOK Architects, que se inspirou na importância do fogo para a cidade, uma vez que existe um elevado número de poços de petróleo na região.

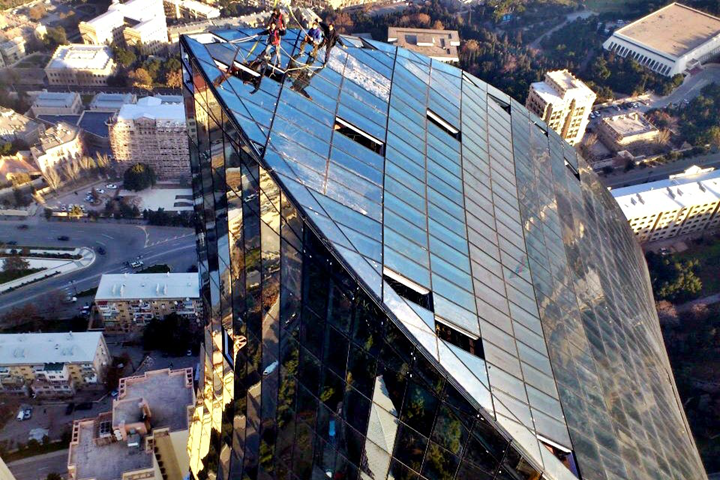

A empresa Werner Sobek Stuttgart, cliente da Dlubal Software, foi responsável pelos pináculos colocados nas torres, assim como pela deslumbrante fachada.

Estruturas de apoio dos pináculos das torres

As estruturas de apoio principais das três torres são constituídas por betão armado. A contrastar, os andares do topo das torres são formados por construções em aço ornamentadas, permitindo compartimentos espaçosos para usos especiais.

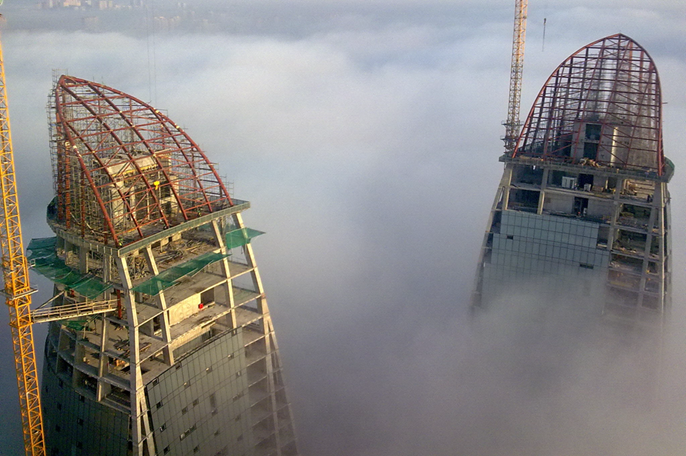

A estrutura portante primária dos pináculos é constituída por um pórtico espacial triarticulado de tubos redondos com um diâmetro de 610 mm. Seguindo a geometria, os tubos foram fornecidos curvados duas vezes axialmente e unidos localmente com soldaduras de topo.

Com o intuito de reduzir as deformações da construção de 30 m de altura, os pilares de aço laterais verticais foram unidos ao pórtico com resistência à flexão. Para esses pilares, optou-se por um perfil triangular especial de chapas padrão e barras de aço, com a finalidade de permitir uma vista generosa para o exterior. Esta secção foi modelada no programa SHAPE‑THIN da Dlubal e depois importada para o RFEM.

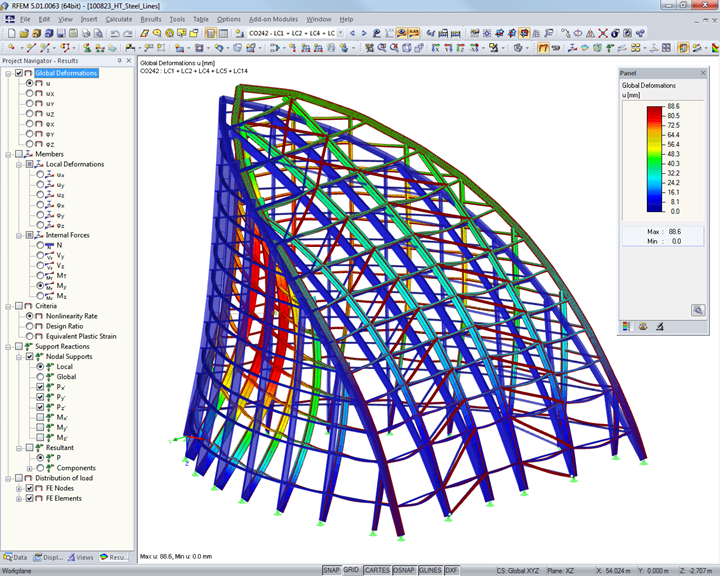

As cargas de vento para o dimensionamento, determinadas por um parecer técnico, atingiram valores bastante elevados de 7 kN/m². Por isso, foi necessário introduzir diagonais adicionais na parte de trás curvada da estrutura em aço, para reduzir a deformação total no pináculo da torre para os 90 mm exigidos.

A cooperação próxima dos técnicos numa fase prematura do projeto permitiu executar o plano com sucesso e dentro dos prazos definidos.
